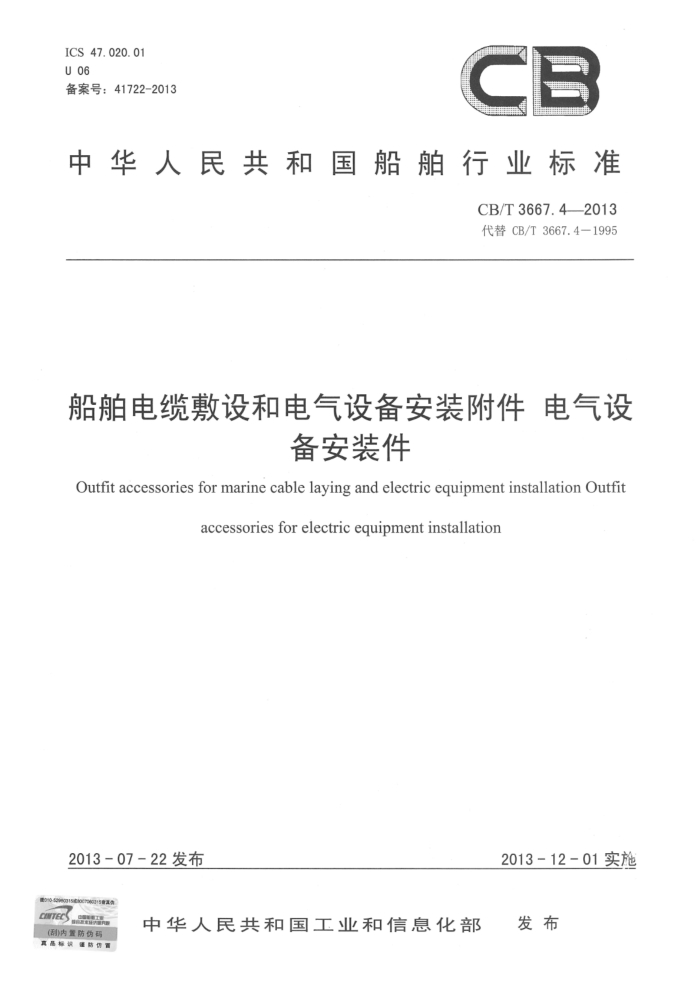

ICS 47.020.01 U 06 备案号：41722-2013
中 华 人 民 共 和 国 船 舶 行 业 标 准
CB/T 3667.4—2013 代替 CB/T 3667.4-1995
船舶电缆敷设和电气设备安装附件 电气设备安装件
Outfit accessories for marine cable laying and electric equipment installation Outfit
accessories for electric equipment installation
2013-12-01实施
2013-07-22发布
地方式：52980315850005589 发 布
CANTECS
中华人民共和国工业和信息化部
CB/T 3667.4—2013
船舶电缆敷设和电气设备安装附件电气设备安装件
1 范围
本标准规定了电气设备安装件的分类和标记、要求、试验方法、检验规则、标志、包装和贮存。本标准适用于船舶固定安装的电气设备用的桥形板、电气设备支柱（以下简称支柱）、电气设备支架（以下简称支架）以及单只壁挂式中型电气设备用的基座的设计、制造和验收。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 700—2006 碳素结构钢GB/T 4237—2007 不锈钢热轧钢板和钢带GB/T 6892—2000 工业用铝及铝合金热挤压型材
GB/T8923.1——2011 涂覆涂料前钢材表面处理 表面清洁度的目视评定 第1部分：未涂覆过的钢材
表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级
CB*/Z 92—1981 铝合金阳极氧化处理CB/T 352——1993 保护式隔振器
3 分类和标记3.1 桥形板3.1.1 型式
桥形板按其结构分为A型钢质桥形板、B型铝质桥形板、C型不锈钢桥形板三种。3.1.2 结构和尺寸
3.1.2.1 A型桥形板的结构和基本尺寸按图1和表1。
单位为毫米9
图1 A型桥形板
