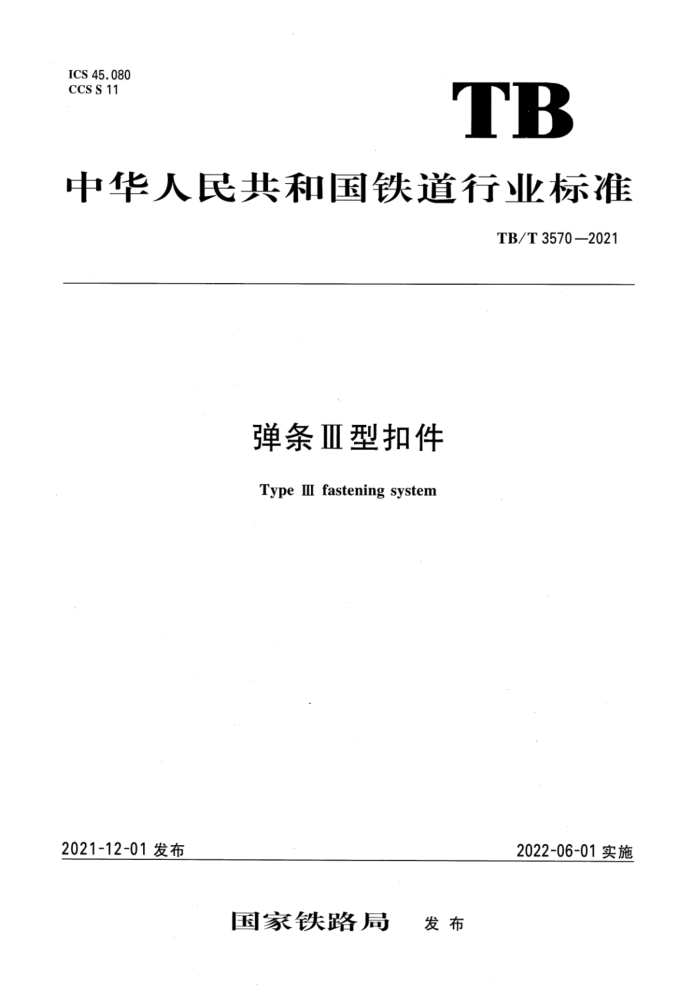

ICS 45.080
TB ccs s 11
中华人民共和国铁道行业标准
TB/T 3570-2021
弹条Ⅲ型扣件Type Ⅲ fastening system
2021-12-01发布2022-06-01实施
国家铁路局
发 布
TB/T 3570-2021
弹条Ⅲ型扣件1 范围
本文件规定了弹条Ⅲ型扣件的组成、组装性能、零部件技术要求、试验方法、检验规则、标志和包装以及储存和运输。
本文件适用于客货共线铁路直线及曲线半径不小于350m线路有砟轨道混凝土枕60kg/m钢轨用弹条Ⅲ型扣件。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 224 钢的脱碳层深度测定法
GB/T230.1 金属材料 洛氏硬度试验 第1部分：试验方法GB/T443 L-AN全损耗系统用油
GB/T528 硫化橡胶或热塑性橡胶 拉伸应力应变性能的测定
GB/T531.1 硫化橡胶或热塑性橡胶 压入硬度试验方法 第1部分：邵氏硬度计法（邵尔硬度）GB/T 1222 弹簧钢GB/T1348 球墨铸铁件GB/T1412 球墨铸铁用生铁
GB/T1689 硫化橡胶 耐磨性能的测定（用阿克隆磨耗试验机）GB/T1690 硫化橡胶或热塑性橡胶 耐液体试验方法
GB/T 2828.1 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划GB/T 3398.2 塑料 硬度测定 第2部分：洛氏硬度
GB/T3512 硫化橡胶或热塑性橡胶 热空气加速老化和耐热试验
GB/T6461 金属基体上金属和其他无机覆盖层 经腐蚀试验后的试样和试件的评级GB/T9441 球墨铸铁金相检验
GB/T9789 金属和其他无机覆盖层 通常凝露条件下的二氧化硫腐蚀试验GB/T10125 人造气氛腐蚀试验 盐雾试验GB/T15822.1 无损检测 磁粉检测 第1部分：总则
GB/T19466.3 塑料 差示扫描量热法（DSC） 第3部分：熔融和结晶温度及热焓的测定TB/T1495 弹条I型扣件TB/T 2478 弹条金相组织评级图
TB/T 3395.1—2015 高速铁路扣件 第1部分：通用技术条件TB/T 3395.2 高速铁路扣件 第2部分：弹条Ⅳ型扣件
TB/T3396.1 高速铁路扣件系统试验方法 第1部分：钢轨纵向阻力的测定TB/T3396.3 高速铁路扣件系统试验方法 第3部分：组装静刚度的测定
