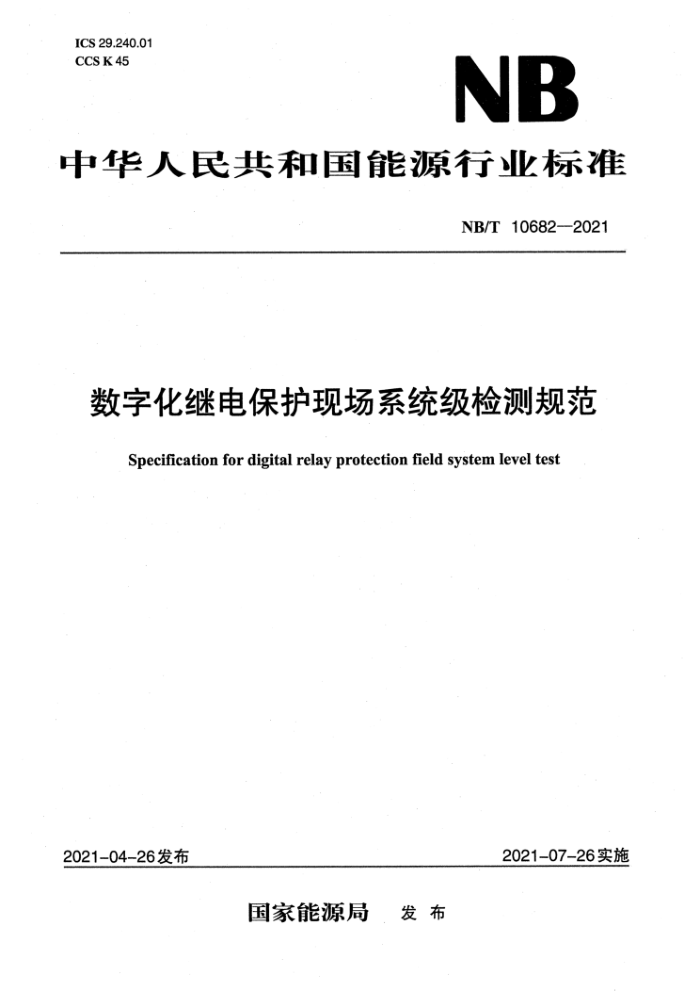

ICS 29.240.01
NB CCS K 45
中华人民共和国能源行业标准
NB/T 10682-2021
数字化继电保护现场系统级检测规范Specification for digital relay protection field system level test
2021-07-26实施2021-04-26发布
国家能源局 发 布
NB/T 10682-2021
数字化继电保护现场系统级检测规范
1 范围
本文件规定了变电站数字化继电保护现场系统级的检测条件、检测设备、检测项目、检测方法及检测要求。
本文件适用于变电站数字化继电保护单体调试结束后、系统投运前的现场系统级检测工作。在满足网络安全和现场系统安全情况下，检修、调试可参照执行。2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2900.77 电工术语 电工电子测量和仪器仪表 第1部分：测量的通用术语GB/T14285—2006 继电保护和安全自动装置技术规程GB/T14598.300 变压器保护装置通用技术要求
GB/T17215.303 交流电测量设备 特殊要求 第3部分：数字化电能表GB/T20840.7 互感器 第7部分：电子式电压互感器GB/T20840.8 互感器 第8部分：电子式电流互感器GB/T 32901—2016 智能变电站继电保护通用技术条件DL/T282—2018 合并单元技术条件DL/T624 继电保护微机型试验装置技术条件
DL/T860.81 电力自动化通信网络和系统 第8-1部分：特定通信服务一映射（SCSM）映射到 MMS （ISO 9506-1和ISO9506-2）及ISO/IEC8802-3
DLT 860.92 电力自动化通信网络和系统 第9-2部分：特定通信服务映射（SCSM）——通过ISO/IEC8802-3的采样值
DL/T1501 数字化继电保护试验装置技术条件3 术语、定义和缩略语
3.1 术语和定义
GB/T2900.77、GB/T14598.300、GB/T17215.303、GB/T 20840.7、GB/T 20840.8、DL/T 282—2018、DL/T 624、DL/T 860.81、DL/T1501界定的以及下列术语和定义适用于本文件。3.1.1
数字化继电保护系统 digital relay protection system
由数字化继电保护及其关联的智能装置组成的变电站继电保护系统，包括但不局限于合并单元、数字化继电保护、智能终端、网络交换机及信号传输光纤等。3.1.2
现场系统级检测 field system level test
在变电站现场通过对被测数字化继电保护系统外部接入测试信号，在不改变被测系统的内部架构
