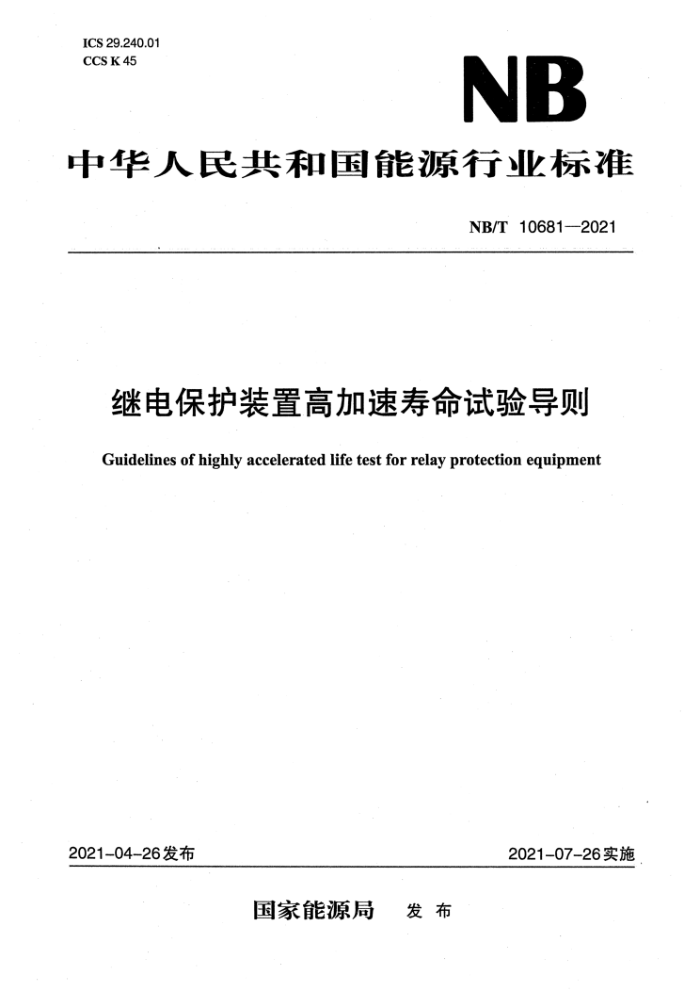

ICS 29.240.01
NB CCS K 45
中华人民共和国能源行业标准
NB/T 10681-2021
继电保护装置高加速寿命试验导则Guidelines of highly accelerated lifetest for relay protection equipment
2021-04-26发布2021-07-26实施
国家能源局 发 布
NB/T 10681—2021
继电保护装置高加速寿命试验导则
1 范围
本文件规定了继电保护装置高加速寿命试验的通用要求、性能测试、试验设计以及试验方法。本文件适用于继电保护装置研发、设计、试产和批量生产等阶段的可靠性试验及失效分析。继电保护装置组件的高加速寿命试验，可参考本文件执行。2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2421—2020 环境试验 概述和指南
GB/T2422 环境试验 试验方法编写导则 术语和定义
GB/T2423.1—2008 电工电子产品环境试验 第2部分：试验方法 试验A：低温GB/T2423.2—2008 电工电子产品环境试验 第2部分：试验方法 试验B：高温GB/T2423.22—2012 环境试验 第2部分：试验方法 试验N：温度变化
GB/T 2423.43——2008 电工电子产品环境试验 第2部分：试验方法 振动、冲击和类似动力学试验样品的安装
GB/T2423.56—2018 环境试验 第2部分：试验方法 试验Fh：宽带随机振动和导则GB/T7261—2016 继电保护和安全自动装置基本试验方法
GB/T 29309—2012 电工电子产品加速应力试验规程 高加速寿命试验导则GB/T 34986 产品加速试验方法
DL/T478—2013 继电保护和安全自动装置通用技术条件
DLT 860.81 电力自动化通信网络和系统 第 8-1 部分：特定通信服务映射（SCSM）-映射到MMS（ISO9506-1和ISO9506-2）及ISO/IEC 8802-3
DL/T860.92 电力自动化通信网络和系统 第9-2部分：特定通信服务映射（SCSM）-基于ISO/IEC 8802-3的采样值3 术语和定义
GB/T2422、GB/T 29309—2012、GB/T 34986、DL/T860.81和 DL/T 860.92界定的以及下列术语和定义适用于本文件。3.1
高加速寿命试验 highly accelerated life test；HALT
通过逐步增强施加在试验样品上的试验应力（如温度、振动、快速温变及振动综合应力等），确定产品的耐受应力极限的试验。3.2
工作极限 operating limit； OL
当试验样品的工作特性不再满足技术条件的要求，但试验应力强度降低后，试验样品仍能恢复正常
