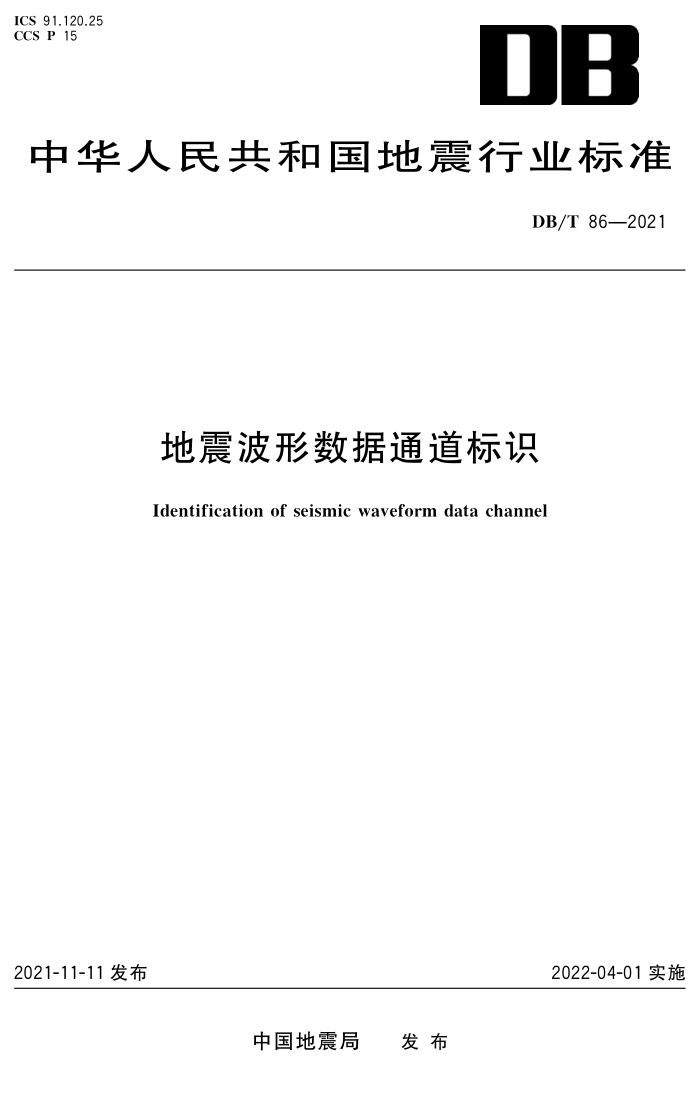

DB ICS 91.120.25 CCS P 15
中华人民共和国地震行业标准
DB/T 86—2021
地震波形数据通道标识
Identification of seismic waveform data channel
2022-04-01实施2021-11-11发布
中国地震局
发 布
DB/T 86—2021
地震波形数据通道标识
1 范围
本文件规定了地震波形数据通道代码和通道标识码。
本文件适用于测震台站、强震动台站、地震烈度速报与预警台站和全球导航卫星系统（GNSS）基准站的地震波形数据的汇集、管理、处理与共享。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
DB/T4 地震监测站编码规则DB/T 85 地震监测台网编码规则
3 术语和定义
下列术语和定义适用于本文件。3.1
通道 channel
地震信号经由现场监测站观测仪器和一组特定滤波器后得到的数字化记录输出。【来源：DB/T 2—2003，2.5.1，有修改】3.2
位置代码 location code
标识观测仪器所在位置，以区分同一个台站下多个传感器不同数据的代码。3.3
通道标识码 channel identifier code
标识产出地震波形数据的台网、监测站、仪器位置及通道的代码。
4 通道代码
4.1 观测数据通道代码4.1.1 代码结构
观测数据通道代码由3位大写拉丁字母或阿拉伯数字组成。从左至右，第1位为仪器频带代码，由1位大写拉丁字母表示；第2位为仪器类型代码，由1位大写拉丁字母表示；第3位为取向代码，由1位大写拉丁字母或阿拉伯数字表示。代码结构见图1。
