ICS 27.100
DL CCS F24

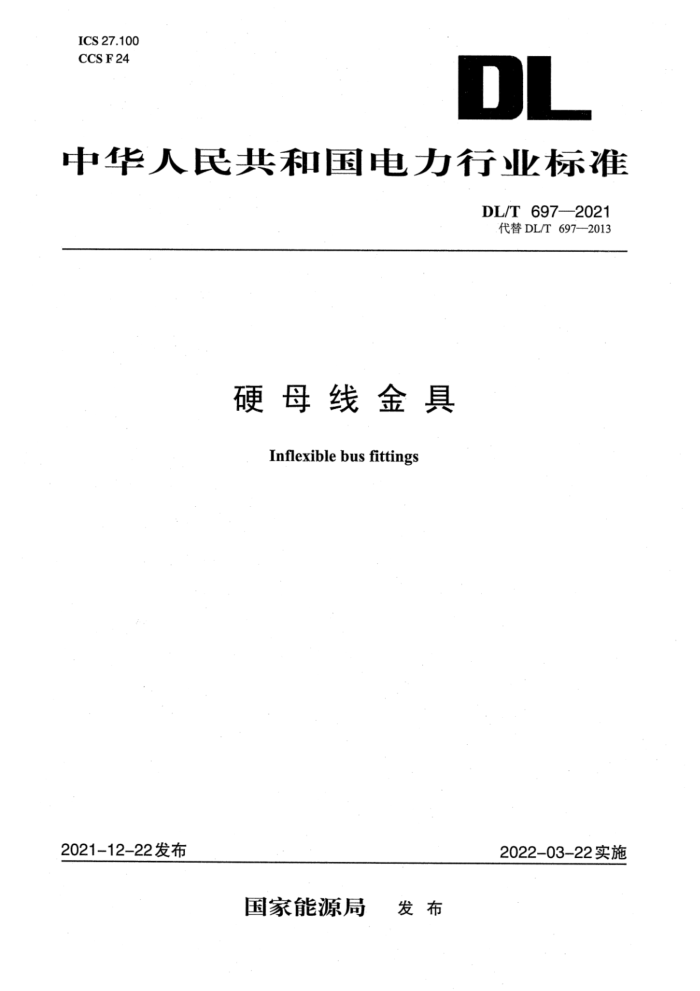

中华人民共和国电力行业标准
DL/T 697-2021 代替DLT 697—2013
硬 母 线 金 具Inflexible bus fittings
2021-12-22发布
2022-03-22实施
国家能源局
发 布
DL/T 697-2021
硬 母 线 金 具
1 范围
本文件规定了硬母线金具的型式及分类、型号命名方法、技术要求、试验方法、验收规则和标志、包装、运输与贮存等。
本文件适用于变电站、换流站及电厂配电装置中的硬母线金具。2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 68 开槽沉头螺钉GB/T 93 标准型弹簧垫圈GB/T 95 平垫圈 C级GB/T 700 碳素结构钢GB/T 1173 铸造铝合金GB/T1179 圆线同心绞架空导线GB/T1196 重熔用铝锭GB/T2314 电力金具通用技术条件
GB/T2317.1 电力金具试验方法 第1部分:机械试验
GB/T2317.2 电力金具试验方法 第2部分:电晕和无线电干扰试验GB/T2317.3 电力金具试验方法 第3部分:热循环试验GB/T2317.4 电力金具试验方法 第4部分:验收规则GB/T 3098.1 紧固件机械性能 螺栓、螺钉和螺柱GB/T 3098.2 紧固件机械性能 螺母GB/T 3190 变形铝及铝合金化学成分
GB/T4437.1 铝及铝合金热挤压管 第1部分:无缝圆管DL/T682 母线金具用沉头螺钉DL/T768(所有部分)电力金具制造质量DLT768.7 电力金具制造质量 钢铁件热镀锌层DL/T1343 电力金具用闭口销3 术语和定义
本文件没有需要界定的术语和定义。4 型式及分类4.1 型式
按适用的母线形状划分,硬母线金具分为槽形母线金具、矩形母线金具及管形母线金具三种型式。DL/T 697-2021 4.2 分类4.2.1 槽形母线金具
槽形母线金具分为槽形母线固定金具、槽形母线悬吊金具和槽形母线间隔垫等类型,其典型结构见附录A。4.2.2 矩形母线金具
矩形母线金具分为矩形母线固定金具、矩形母线间隔垫等类型,其典型结构见附录B。4.2.3 管形母线金具
管形母线金具分为管形母线固定金具、管形母线T接金具、管形母线终端球、管形母线封端盖、管形母线支架、管形母线接头金具、管形母线设备金具、管形母线伸缩金具、管形母线消振环和管形母线跨路金具、管形母线跳线金具等类型,其典型结构见附录C。5 型号命名方法5.1 槽形母线金具5.1.1 槽形母线固定金具
槽形母线固定金具的型号标记为:
Mc×-×
1 2
其中:
1——安装位置,N表示户内,W表示户外;2————适用槽形母线宽度,mm。
示例1:MCN-200表示宽度为200mm的户内槽形母线固定金具。5.1.2 槽形母线悬吊金具
槽形母线悬吊金具的型号标记为:
MCD-×
I-
其中:
1————适用槽形母线宽度,mm。
示例2:MCD-200表示宽度为200mm的槽形母线悬吊金具。5.1.3 槽形母线间隔垫
槽形母线间隔垫的型号标记为;
MCG-×
1-
其中:
1————适用槽形母线宽度,mm。
示例3:MCG-200表示宽度为200mm的槽形母线间隔垫。
