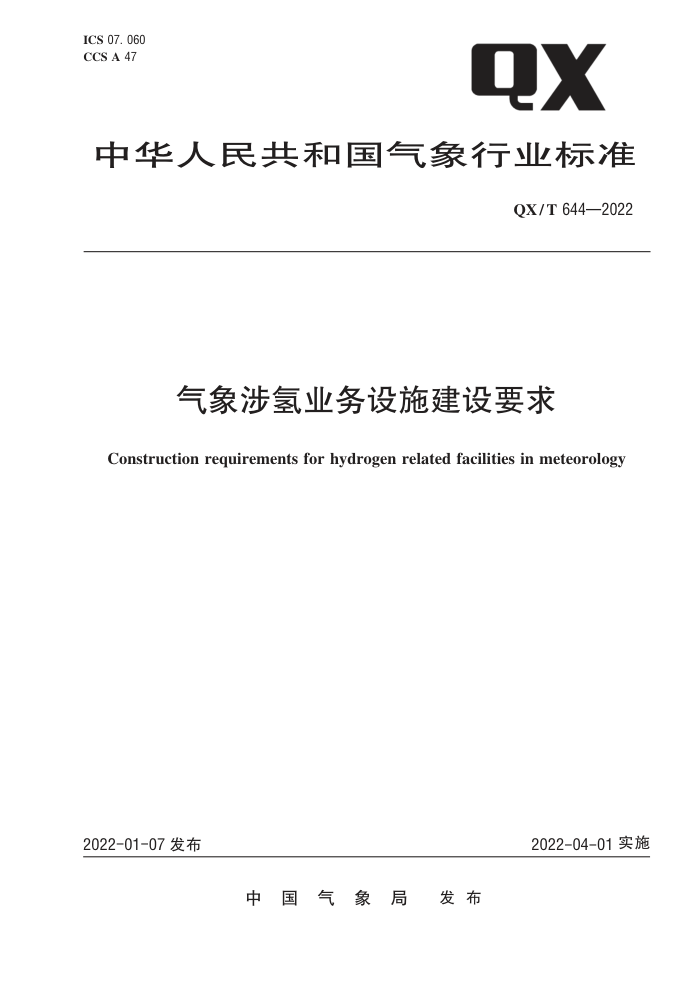

ICS 07.060 CCS A 47
中华人民共和国气象行业标准
QX/T 644—2022
气象涉氢业务设施建设要求
Construction requirements for hydrogen related facilities in meteorology
2022-01-07发布
2022-04-01实施
中 国 气 象 局
发 布
QX/T 644——2022
气象涉氢业务设施建设要求
1 范围
本文件规定了气象涉氢业务设施建设用房、装置和辅助设施的要求。本文件适用于高空气象观测涉氢业务设施的新建、改建和扩建。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 2894—2008 安全标志及其使用导则GB 4962—2008 氢气使用安全技术规程GB 12158——2006 防止静电事故通用导则GB/T 28054—2011 钢质无缝气瓶集束装置GB 50015—2019 建筑给水排水设计标准GB 50016—2014 建筑设计防火规范（2018年版）GB50029—2014 压缩空气站设计规范GB50052—2009 供配电系统设计规范GB50054—2011 低压配电设计规范GB50057—2010 建筑物防雷设计规范GB50058—2014 爆炸危险环境电力装置设计规范GB50140—2005 建筑灭火器配置设计规范
GB 50169—2016 电气装置安装工程 接地装置施工及验收规范GB 50177—2005 氢气站设计规范GB 50217—2018 电力工程电缆设计标准QX/T357——2016 气象业务氢气作业安全技术规范14J938 抗爆、泄爆门窗及屋盖、墙体建筑构造
3 术语和定义
下列术语和定义适用于本文件。3.1
涉氢业务设施 hydrogen related facilities 为高空气象观测涉氢业务需要而建立的一个系统。注：包括涉氢业务用房、制氢/用氢装置和配套装置。3.2
爆炸危险区域 hazardous area
爆炸性混合物出现的或预期可能出现的数量达到足以满足要求对电气设备的结构、安装和使用采取预防措施的区域。
注：制氢室、储氢室、充球室等焊炸危险房间为1区；按房间的门窗边沿计算，半径为4.5m的地面、空间区域为2
区；按氢气排放口计算，半径为4.5m的空间和顶部距离为7.5m的区域为2区。【来源：GB/T 37563——2019，3.2，有修改】3.3
制氢室 room for producing hydrogen
安装有水电解制氢主机（3.5）装置的建筑物、构筑物。【来源：QX/T357——2016，3.3】
3.4 水电解制氢装置 hydrogen-producing device by electrolysis of water
以蒸馏水为原料辅以电解质进行水电解制取氢气的组件。
注：包括制氢主机（3.5）、整流控制器、储氢罐、氢分析仪、压力管道、加水泵和水箱等组件。【来源：QX/T357——2016，3.4，有修改】3.5
制氢主机 hydrogen-producing main engine
在水电解制氢装置中完成水电解并进行氢、氧分离的设备。【来源：QX/T 357——2016，3.5】3.6
实瓶 full cylinder 充有气体的无缝钢制气瓶。
注：水容积为40L和50L，工作压力为12.0MPa～20.0MPa。【来源：GB 4962——2008，3.9】3.7
空瓶 empty cylinder
无内压或残余压力小于0.05 MPa的气瓶。【来源：GB 4962——2008，3.10】4 用房4.1 选址
涉氢业务用房选址应满足下列要求：——避开人员密集区；
——与相邻建筑物、构筑物的防火间距符合GB 50177——2005中3.0.2的规定；——与铁路中心线距离不小于30m；——与最近的公共道路距离不小于15m。4.2 设计
涉氢业务用房分为制氢方式的涉氢用房和购氢方式的涉氢用房，其设计应满足下列要求：——结构：单层、独立的地上建筑物；
————泄压：符合14J938的轻型泄压屋盖/墙、泄爆门/窗的要求；——给水排水设施：符合GB 50015——2019的要求；——电缆及导线敷设：符合GB50217——2018的要求；
——高低压配电：符合GB50052——2009和GB50054——2011的要求；——电气装置：符合GB 50058——2014和GB 50169——2016的设计的要求：
