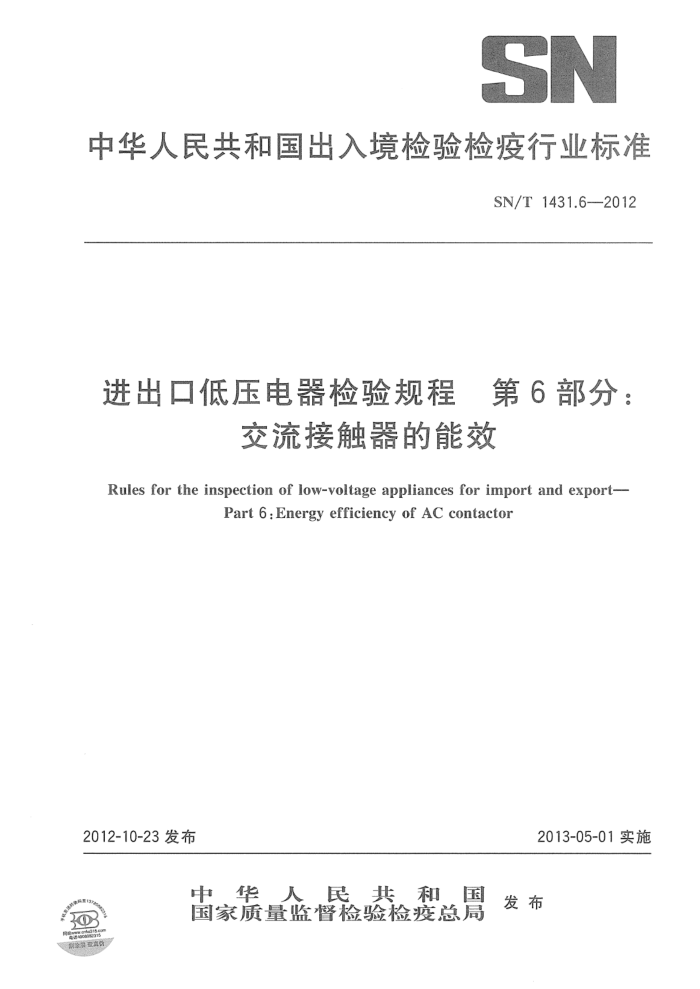

SN
中华人民共和国出入境检验疫行业标准
SN/T 1431.6—2012
进出口低压电器检验规程第6部分：交流接触器的能效
Rules for the inspection of low-voltage appliances for import and export—Part 6:Energy efficiency of AC contactor
2013-05-01实施2012-10-23发布
中华人民共和国
发 布
国家质量监督检验检疫总局
SN/T 1431.6—2012
进出口低压电器检验规程第6部分：交流接触器的能效
1 范围
SN/T1431的本部分规定了进出口交流接触器的能效要求、抽样、检验及结果判定。
本部分适用于额定频率50Hz、额定工作电压380V（400V），额定工作电流6A～630A的直动式，三极电动式，整体式交流接触器。
本部分不适用于外加节电装置、家用和类似用途的接触器及半导体接触器（固态接触器）。
2 规范性引用文件
GB 21518 交流接触器能效限定值及能效等级
中国能源效率标识基本样式（国家发展改革委公告2004第71号）
3 术语和定义
GB 21518界定的术语和定义适用于本部分。
4 能效要求4.1 接触器能效等级
接触器能效等级分为3级，1级吸持功率最低。各等级接触器的吸持功率均应不大于表1的规定。表 1 接触器（AC-3）能效等级
额定工作电流IE _
吸持功率(V·A)
1级
2级
3级
6≤1≤12
0.5
5.0
9.0
12<1k≤22
0.5
5.1
9.5
22<1z≤32
0.5
8.3
14.0
32<1z≤40
0.5
11.4
19.0
40<Iz≤63
0.5
31.2
57.0
63<IR≤100
1.0
36.6
61.0
100<I≤160
1.0
51.3
85.5
160<1z≤250
1.0
91.2
152.0
250<1E≤400
1.0
150.0
250.0
400<1z≤630
1.0
150.0
250.0
注：同一壳架等级取最大的I，例如：40 A～65 A为同一壳架等级的接触器，应按65 A的能效等级进行考核，即应符合本表中63<IE≤100一栏中的能效等级指标。SN/T 1431.6—2012
4.2 接触器能效限定值
接触器吸持功率应不大于表1中3级的规定。4.3 接触器节能评价值
接触器吸持功率应不大于表1中2级的规定。4.4 标识
4.4.1 进口交流接触器的标识应满足4.4.2～4.4.8的要求；出口交流接触器，适用时应考虑销售地所在国家/区域技术法规和其他标准的相关要求。
4.4.2 标识为蓝白背景的彩色标识，长度最小为40mm，宽度为27mm，标识的最小样式和规格应符合《中国能源效率标识基本样式》，如果交流接触器的产品铭牌上有产品型号规格、额定工作电流或同一壳架等级额定工作电流范围的相关信息，可选用交流接触器能源效率标识样式和规格简易样式，否则应选用标准样式。
4.4.3 标识名称为：中国能效标识（英文名称为CHINA ENERGYLABLE），包括以下内容：
a） 生产者名称（或简称）；b） 产品规格型号；c） 能源效率等级；d） 吸持功率（V·A）；
e） 额定工作电流或同一壳架等级额定工作电流范围；f）依据的能源效率国家标准编号。
4.4.4 每一台进口产品上均应加施标识，并在产品说明书中说明。4.4.5 标识应采用悬挂或不干胶方式粘贴。
4.4.6 标识可悬挂或粘贴在产品本体明显部位，也可粘贴或印刷在产品最小包装的明显部位，标识的图案、文字和颜色不得进行更改，标识规格可在4，4.2规定的基础上按比例放大。
4.4.7 如果在产品说明书、外包装以及宣传中使用标识，标识可按比例放大或缩小，可以单色印刷，但标识中的文字应清晰可辨。
4.4.8 标识上产品型号规格应与产品铭牌型号规格一致。
5 抽样
同一壳架等级、不同能效等级的接触器，抽取额定电流最大和额定电流最小的接触器各3个样品进行检测。
6 检验
6.1 在环境温度为20℃±5℃下，对接触器线圈加额定工作电压，达到热稳定状态时，测量接触器闭合状态下的吸持功率，接触器试验接线图见图1。
