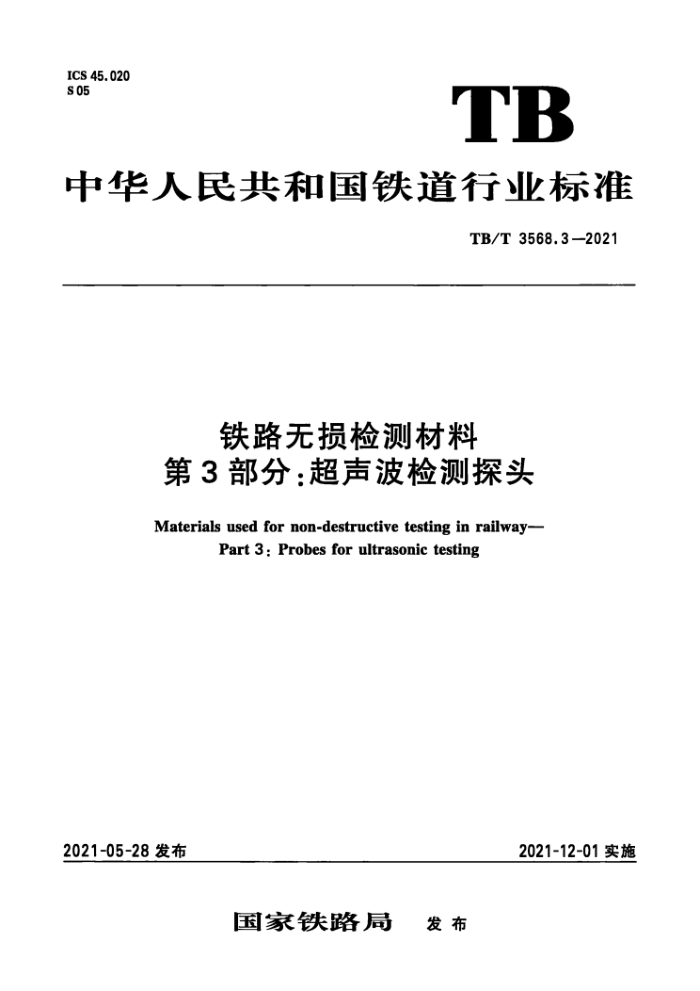

ICs45.020
S05
TB中华人民共和国铁道行业标准
TB/T3568.3-2021
铁路无损检测材料第3部分：超声波检测探头
Materials used for non-destructive testing in railway-
Part 3：Probes for ultrasonic testing
2021-05-28发布2021-12-01实施
国家铁路局发布
1范图本文件规定了铁路超声波检测用探头的术语和定义、技术要求、试验设备、检验方法、检验规则、标识及储存。
本文件适用于以下探头的检验与验收：
a）中心频率范围在（0.5~15）MHz压电材料的超声波检测直接接触法纵波直探头、横波斜探头、纵被小角度探头、双晶纵波直探头、双品横波斜探头等：
b）中心频率范围在（0.5~10）MHz接触法（带或不带楔块）或液浸法相控阵探头。
注：本文件所规定的与超声评价相关的材料是以粗声纵被速度（5920±50）m/s和横被速度（3255±30）m/s的制为基础的。
2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T699一2015优质碳素结构钢GB/T11259无损检测超声检测用钢参考试块的制作和控制方法GB/T12604.1无损检测术语超声检测GB/T27664.2一2011无损检测超声检测设备的性能与检验第2部分：探头3术语和定义GB/T12604.1界定的以及下列术语和定义适用于本文件。
3.1探头数据页probe data sheet随同每个探头提供探头性能信息的数据页，该数据页不必对单个探头性能提供测试证明。
【来源：GB/T27664.2-2011,3.6，有修改】
3.2中心频率centre frequency
回被颜谱中与最大振幅相比较上下截止-6dB所确定的高、低截止频率f和f之间的频率，并按公式（1）定义中心频率f0。
