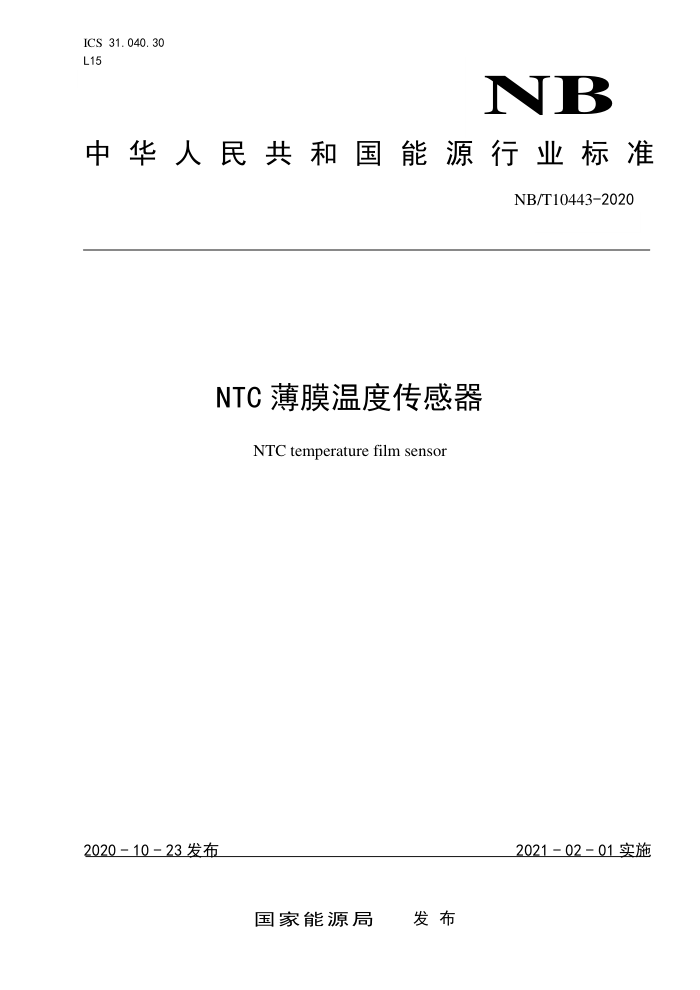

ICS 31.040.30 L15
NB
中华人民共和国能源行业标准
NB/T10443-2020
NTC薄膜温度传感器NTC temperature film sensor
2021-02-01实施
2020-10-23发布
国家能源局发布
NB/T 10443-2020
NTC薄膜温度传感器
范围
本标准规定了NTC薄膜温度传感器（以下简称传感器）的技术要求、试验方法、检验规则、包装、运输以及贮存要求。
本标准适用于所有以单层厚度不超过0.5mm的薄膜作为唯一绝缘材料覆盖住负温度系数热敏电阳器形成负温度系数的温度传感器。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 2423.5 电工电子产品环境试验 第2部分∶试验方法 试验Ea和导则∶冲击GB/T 2423.17 电工电子产品环境试验 第2部分∶试验方法 试验Ka∶盐雾
GB/T 2423.43 电工电子产品环境试验 第2部分∶试验方法 振动、冲击和类似动力学试验样品的安装GB/T 6663.1 直热式负温度系数热敏电阻器 第1部分∶总规范GB 31247-2014 电缆及光缆燃烧性能分级IEC 60068-1 环境试验 第1部分 总则和导则
3 术语和定义
下列术语和定义适用于本文件。3.1
负温度系数热敏电阻器∶下文简称NTC （negative temperature coefficient thermi stor）温度升高时，电阻值呈对数下降∶温度降低时，电阻值呈对数上升的热敏电阻器。3.2
NTC薄膜温度传感器 NTC temperature film sensor
用厚度低于0.5mm的薄膜来覆盖住NTC作为感温元件的传感器。
注1∶由于薄膜材料耐温的不同和热敏电阻与导线的连接方式不同，NTC薄膜温度传感器分为NTC高温薄膜温度传感
器和NTC低温薄膜温度传感器。
注2∶NTC高温薄膜温度传感器∶芯片采用玻璃封装，焊接方式采用电焊，使用温度范围在-40℃～280℃的薄膜温度
传感器。
注3∶NTC低温薄膜温度传感器∶芯片采用裸片，焊接方式采用锡焊，使用温度范围在-40℃～100℃的薄膜温度传感
器。3.3
薄膜 film
由原子，分子或离子沉积在基片表面形成的单面粘性材料。
NB/T 10443-2020
柔性扁平排线 flexible flat wire
一排任意选择相同间距、扁平导线数目，并用薄膜覆盖的扁平线。
注1∶本标准规定的柔性扁平排线为∶柔性扁平电缆（FFC）Flexible Flat Cable或柔性线路（FPC）Flexible Printed
Circuit。
注2∶本标准规定的FFC或FPC是双排导线的 FFC或FPC。3.5
薄膜温度传感器引线 film sensor lead
薄膜温度传感器中，连接NTC热敏电阳阻，带薄膜的2条导线。注∶导线指的是NTC热敏电阻引脚、金属支架、FFC或FP。3.6
覆盖膜 covering film
用于贴在NTC表面的起绝缘作用的保护膜。3.7
补强板 stiffeners
一种用于提高插接部位的强度，方便产品的整体组装的薄板。3.8
刺破式端子 pierce type terminal
一种用于FFC或FPC直接刺破薄膜导电连接的端子。3.9
零功率电阻值 zero-power resistance 习
在规定温度下测得的传感器的直流电阻值。
注1∶测量应在下述条件下进行∶由于自热导致的电阻值变化相对于总的测量误差可以忽略不计。注2∶改写GB/T 6663.1-2007，定义2.2.18。3.10
阻值变化率 resistance change r ate
试验前后在 25℃温度下零功率电阻值的变化率，用以下公式描述∶
△R=(R,-R)/RI 式中∶
R一—试验前25℃温度下的零功率电阻值;R一一试验后25℃温度下的零功率电阻值。
3.11
B值 B-value
表示传感器的阻值和温度之间关系的数值。【GB/T6663.1-2007，定义2.2.22】3.12
环境温度变化的热时间常数 thermal time constant by ambient temperature change T。
在规定的介质中，当环境温度发生突变时，传感器响应温度变化的63.2%所需要的时间。
