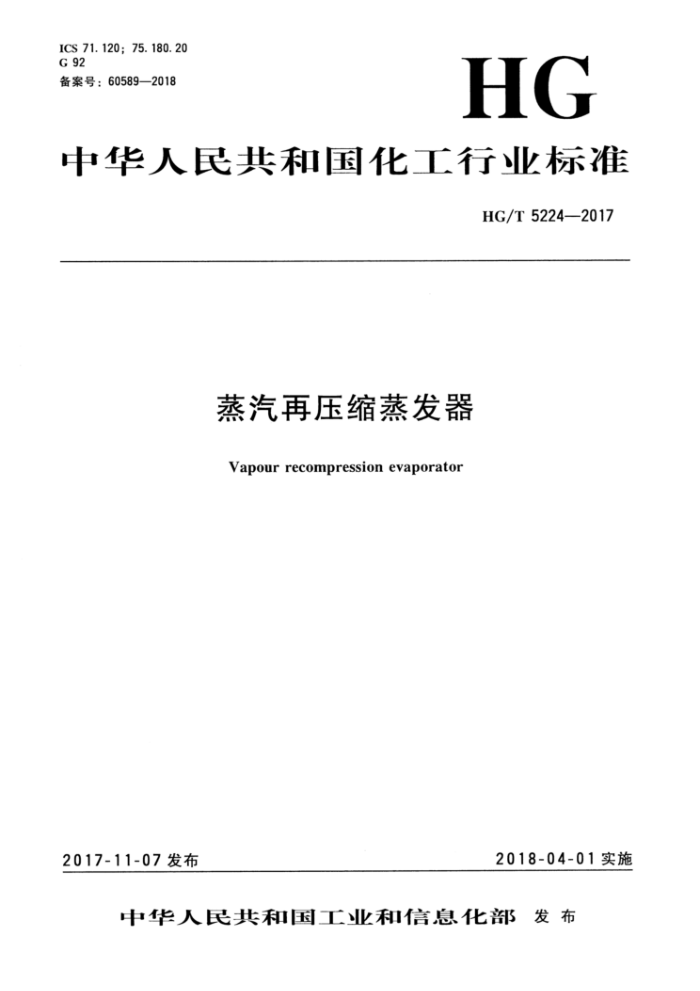

HG/T 5224-2017
蒸汽再压缩蒸发器
Vapour recompression evaporator
2018-04-01实施
2017-11-07发布
目 次
前言………………………………………………………………………………………………………1
1 范围……………………………………………………………………………………………… 1
2 规范性引用文件………………………………………………………………………………………… 1
3 术语、定义和缩略语…………………………………………………………………………………… 1
4 嫂格系列及主要工艺计算………………………………………………………………………………4
5 要象……………………………………………………………………………………………………… 18
6 检测与试毅方法………………………………………………………………………………………… 20
7 检验规则…………………………………………………………………………………………………22
8 包装、运输和贮存………………………………………………………………………………………22
附录A（资料性附录）基础工程数据…………………………………………………………………24
参考文献……………………………………………………………………………………………………26
图1 蒸汽再压缩蒸发器典型系统图（部分示例）……………………………………………………… 8
图2 单壳程单管程加热室加热蒸汽与原料液流向 ……………………………………………………- 13
图3 单壳程双管程加热室加热蒸汽与原料液流向 …………………………………………………… 13
表1 蒸发器的选型建议……………………………………………………………………………………6
表2蒸汽压缩机的选型建议………………………………………………………………………………-8
表3 菌汽再压缩蒸发器的主要部件及物料进出口接管 ………………………………………………11
表A.】 饱和水蒸气工程数据表（蒸汽再压缩系统常用的部分数据》 ………………………………24
表A.2 常用热交换器传热系数 K的经验估算值………………………………………………………25
表A.3 常见流体在管道中的推荐流速 ………………………………………………………………… 25
前 言
本标准按照 GB/T1.1—2009 给出的规则起草。
本标准由中国石油和化学工业联合会提出。
本标准由全国化工机械与设备标准化技术委员会（SAC/TC429）归口。
