内容简介

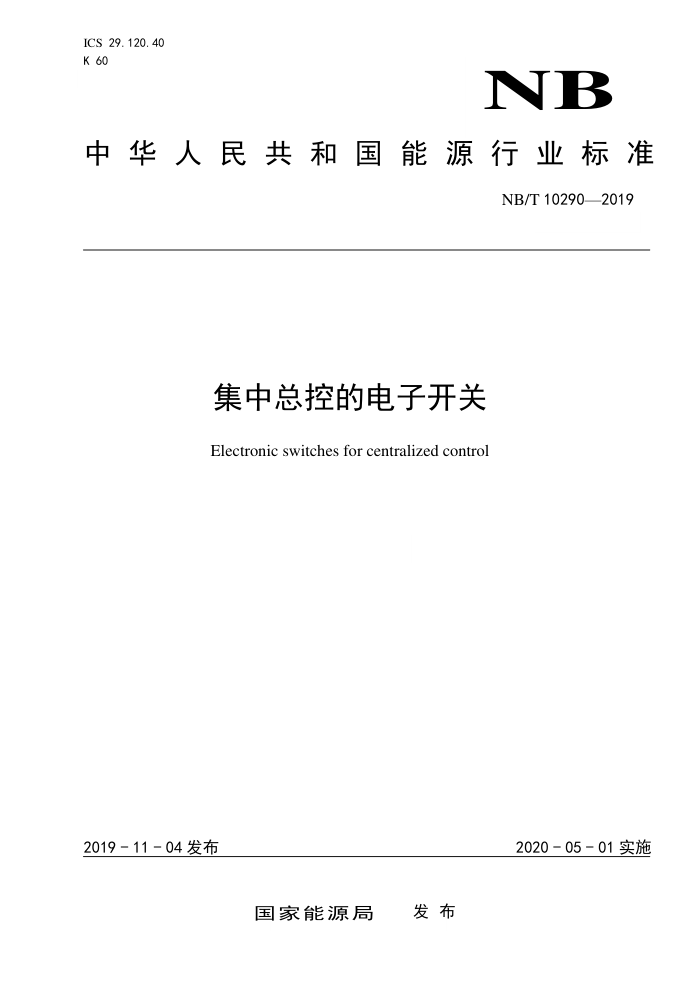

NB/T 10290-2019集中总控的电子开关
Elecetronic switches for centralized control
2020-05-01实施
2019-11-04发布
前 言 ..........................................................................1
1 范围 .............................................................................. 1
2 规范性引用文件 .................................................................... 1
3 术语和定义 ........................................................................ 1
4 分类 .............................................................................. 2
5 结构类型 .......................................................................... 2
6 技术要求 .......................................................................... 3
7 试验方法 .......................................................................... 4
8 检验规则 .......................................................................... 4
图 1 “方案一”可集中总控的电子开关连接示意图............................. 5
图 2 “方案二“可集中总控的电子开关连接示意图.......................... 5
图 3 “应急电源端子”兼容连接示意图.................................................. 5
图 4 集中总控规模连接示意图.......................................................... 6
图 5 接线容错试验连接示意图.......................................................... 6
前 言
本标准按照GB/T 1.1—2009给出的规则起草。
本标准由中国电器工业协会提出。
本标准由全国电器附件标准化技术委员会（SAC/TC 67）归口。
1 范围
本标准规定了可集中总控的电子开关的术语和定义、分类、结构、技术要求、试验方法、检验规则。
本标准适用于应急照明系统集中总控的电子开关。
这些电子开关的额定电流不超过16 A，额定电压不超过250 V。
注：相关电子开关的例子：人体感应开关、声光控开关、触摸延时开关等。
集中总控的电子开关，在下列使用条件下，应能正常工作：
——额定电压的：85％～110％。
——使用环境温度：-20 ℃～45 ℃。
——使用环境湿度：相对湿度不大于 95％。
