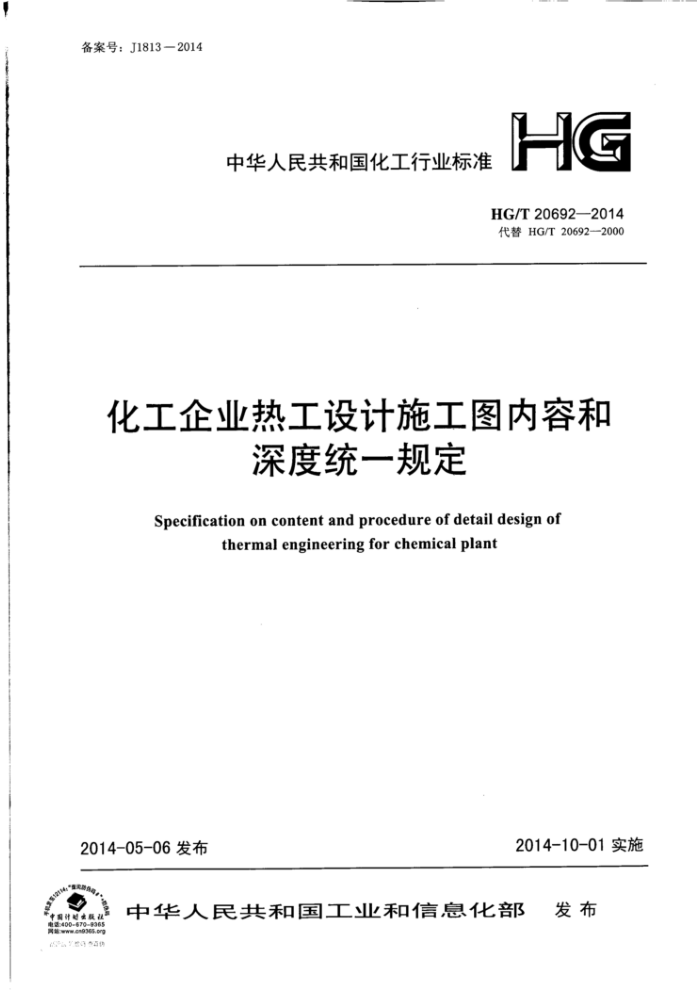

HG/T 20692—2014 代替 HGT 20692-2000
化工企业热工设计施工图内容和深度统一规定
Specification on content and procedure of detail design of thermal engineering for chemical plant
2014-10-01实施
2014-05-06发布
前 言
本规定根据工业和信息化部《关于印发 2010年第一批行业标准制修订计划的通知》（工信厅科【2010】74号文）和中国石油和化学工业联合会《关于转发工业和信息化部办公厅<关于印发 2010年第一批行业标准制修订计划的通知>的通知》（中石化联质发【2010】222 号文）的要求，由中国石油和化工勘察设计协会委托中国石油和化工勘察设计协会热工设计专业委员会组织修订。
本规定自实施之日起代替《化工企业热工设计施工图内容和深度统一规定》HG/T 20692-2000。
本规定主要内容包括;总则、施工图成品文件组成、设计文件/图纸目录、设计说明（书）、图纸的图线及文字规定、系统图或管道及仪表流程图、管道数据表与管道编码、设备位号与设备一览表、系统图或管道仪表及流程图设备图例、系统图或管道及仪表流程图管道/管件/阀门和管道附件图例、设备/管道布置图通用图例、设备布置图及辅助设备安装图、管道布置图管道/管件/阀门图例、管道布置图、管道轴测图、烟风煤粉管道图等。
本规定与HG/T 20692—2000相比，主要变化如下∶
——重新编排了章节，将原来部分条款中的内容独立成章，如施工图成品文件组成;
——补充了部分内容，如设备一览表、图纸目录;
——删除了常用材料的表示方法。
本规定由中国石油和化学工业联合会提出并归口，。
