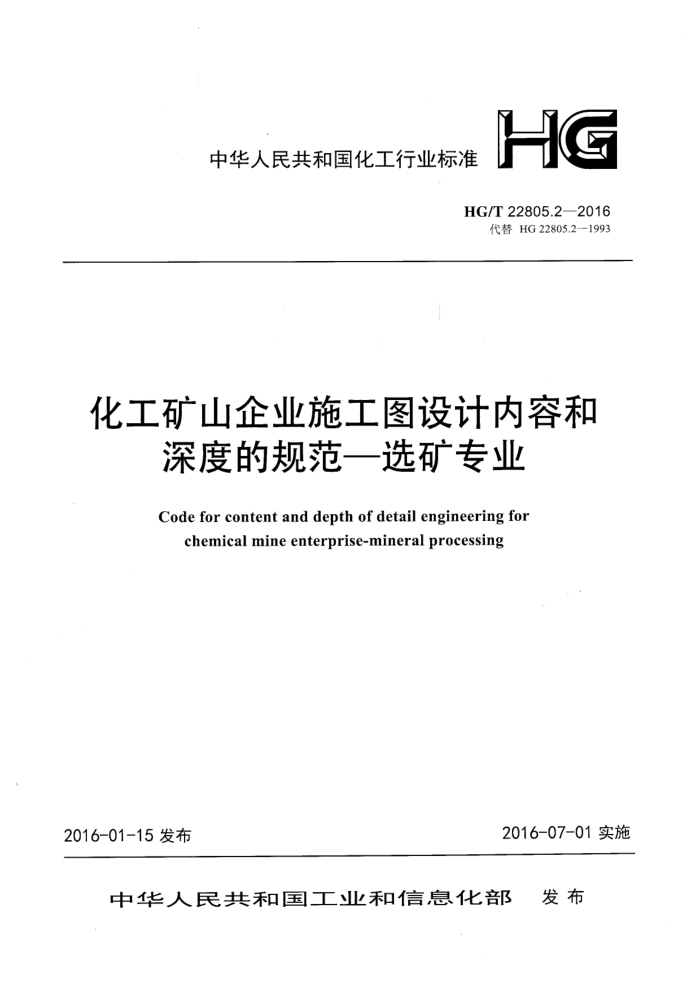

HG/T 22805.2-2016 代替 HG 22805.2—1993
化工矿山企业施工图设计内容和深度的规范—选矿专业
Code for content and depth of detail engineering for chemical mine enterprise-mineral processing
2016-07-01 实施
2016-01-15 发布
本标准根据工业和信息化部（工信厅科〔2011】134号文）和中国石油和化学工业联合会（中石化联质发〔2011300号文）的要求，由中国石油和化工勘察设计协会全国化工矿山设计技术中心储组枳修订。
本标准自颁布实施之日起，替代 HG22805.2-19《化工矿山企业盖工图设计内容和深度的规定——选矿专业》，
本标准编制组经广泛调查研究，认真总结和吸收了我国化工矿山选矿施工图设计的实践经验，参考了有关国外先进标准，并在广泛征求意见的基础上，修订本标准。本标准共分3章，主要技术内容为，总则、基本规定、设计规定、附录 A。本标准与 HG22805.2-193 相比，主要变化如下∶
①1）流一专业术语，（2）对章节条款项层次编号进行统一编排;（3）增加了"首页图"管道及仪表流程图"工艺《数质量及矿浆）流程图和取样及检查流程图"等施工图设计内容和深度的规定;（4）将"管路图"修改为"管道布置图"，并增加了管道布置的施工图设计内容和深度的规定;（5）增加了附录 A，图A.0.1首页图图例，图A.0.2管道及仪表流程图中所采用的设备图例，表A0.3管道及仪表流程图中所采用管道、管件，阀门及管道附件图例，图A.0，4管道及仪表流程图例图，图 A.0.5球磨机，分级机机组安装图例图，表A.0.6管道布置图和轴测困上管子、管件，阀门及管道特殊件图例，图 A.0.7 管道布置图例图
本标准由中国石油和化学工业联合会提出并归口管理。
