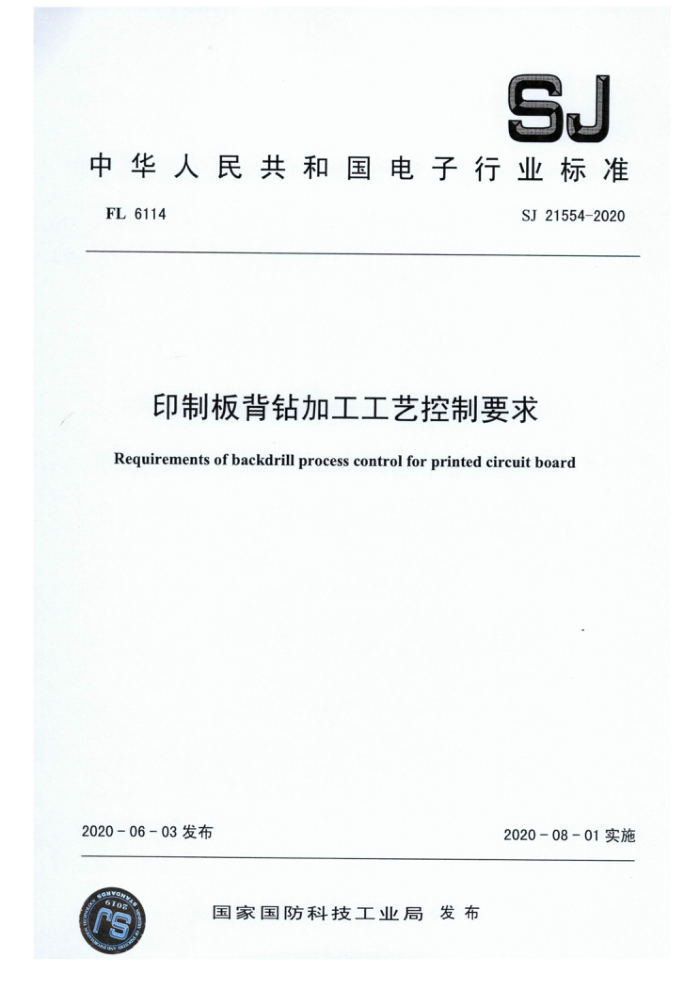

SJ 21554-2020
印制板背钻加工工艺控制要求
Requirements of backdrill process control for printed circuit board
2020-06-03发布
2020-08-01 实施
前 言
本标准由中国电子科技集团有限公司提出。
本标准由工业和信息化部电子第四研究院归口。
本标准起草单位;中国电子科技集团公司第十五研究所，广合科技（广州）有限公司。
1 范围
本标准规定了军用印制板背钻加工的工艺准备、首件制备、生产过程和检验等控制要求。
本标准适用于军用印制板背钻加工工艺。
2 规范性引用文件
4.4 材料
4.4.1 钻头
应根据待加工板特点选择合适的背钻钻头。钻头选择时需考虑钻头钻尖角、芯板厚、螺旋角、钻头槽型等。通常钻尖角度越小，排屑越容易，但是对应的背钻控深能力越差，越容易形成背钻孔残桩的大小边。钻尖角度越大，排屑越困难，但是事容易控制背钻孔残桩高度均匀一致。在背钻钻头的选择过程中需要综合考虑以上因素，通常选择背钻钻尖角度130°～165°。应综合考虑一次钻孔的直径选择钻头的直径。
