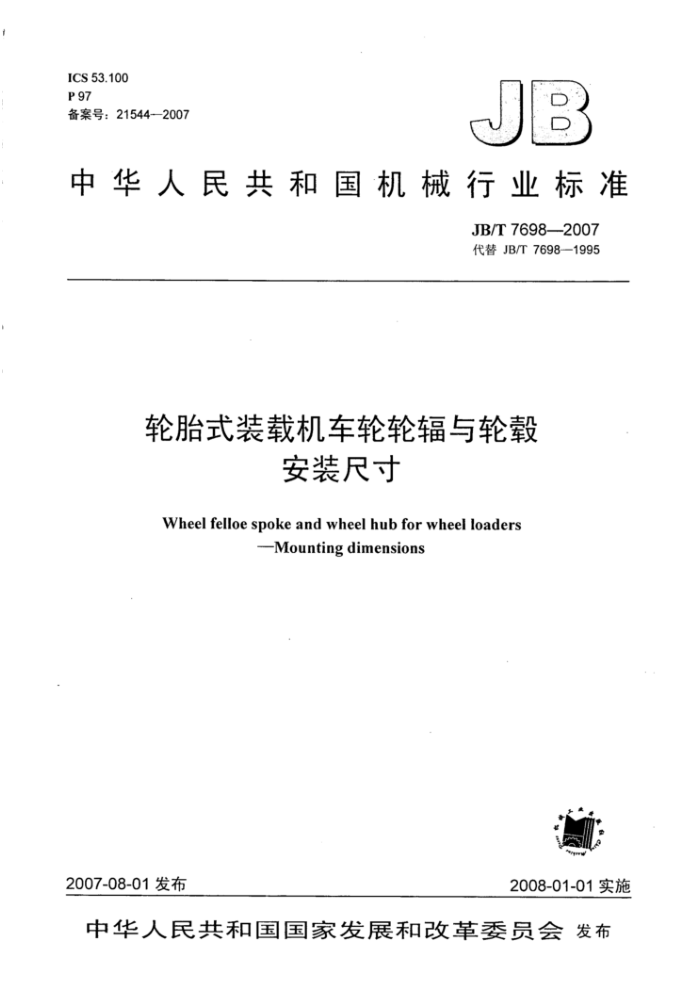

JB/T 7698-2007 代替 JB/T 7698—1995
轮胎式装载机车轮轮辐与轮毂安装尺寸
Wheel felloe spoke and wheel hub for wheel loaders —Mounting dimensions
2007-08-01发布
2008-01-01实施
目 次
前言………………………………………………………………………………………………………1
1范围……………………………………………………………………………………………1
2安装形状与安装尺寸………………………………………………………………………1
图1 螺母座与轮辐为球面接触时，轮辐与轮毅的安装形式 ………………………………1
图2 螺母座与轮辆为平而接触时，轮辆与轮蚁的安装形式………………………………………4
表1 螺母座与轮辐为球面接触时，轮辐与轮毂的安装尺…………………………………………….2
表2 螺母座与轮辅为平面接触时，轮辐与轮毅的安装尺寸 ……………………………………3
前 言
本标准代替JB/T 7698一1995《装载机车轮轮辐与轮毅的安装尺寸》。本标准与JB/T7698—1995 相比，主要变化如下∶
——标准名称改为《轮胎式装载机车轮轮辐与轮毂 安装尺寸》;
——修改了螺母座与轮辆为球面接触时，轮辐与轮载的安装形式的装配图;
——在螺母座与轮辐为球面接触时的螺栓孔数 12 中，增加螺栓孔分布圆直径 D=404mm 及其对应的尺寸，增加螺母座直径D=28mm，增加螺栓孔分布鲷直径D=512mm，中心孔直径D4-470mm 改为 D467mm，螺栓孔数 16中增加螺栓孔分布圆直径 D1=520mm及对应的尺寸∶
——在螺母座与轮辐为平面接触时的螺栓孔数 10中，增加螺栓孔分布圈直径D，-475mm 及其对应的尺寸;
——规范了螺母座与轮辆为球面接触时，螺母座与轮辐为平面接触时螺栓孔分布圆直径D;=415mm 改为D=414mm，将螺栓孔直径 D2=（20）mm取消，将D2=（24）mm改为D2=24mm;
——将螺栓孔直径 D2、螺母座直径 D、球面半径 SR、中心孔直径 D.及轮辐平面部分直径 Ds的部分尺寸进行了规范。
本标准由中国机械工业联合会提出。
本标准由机械工业工程机械标准化技术委员会归口。
