Q/GDW 381.11-2011

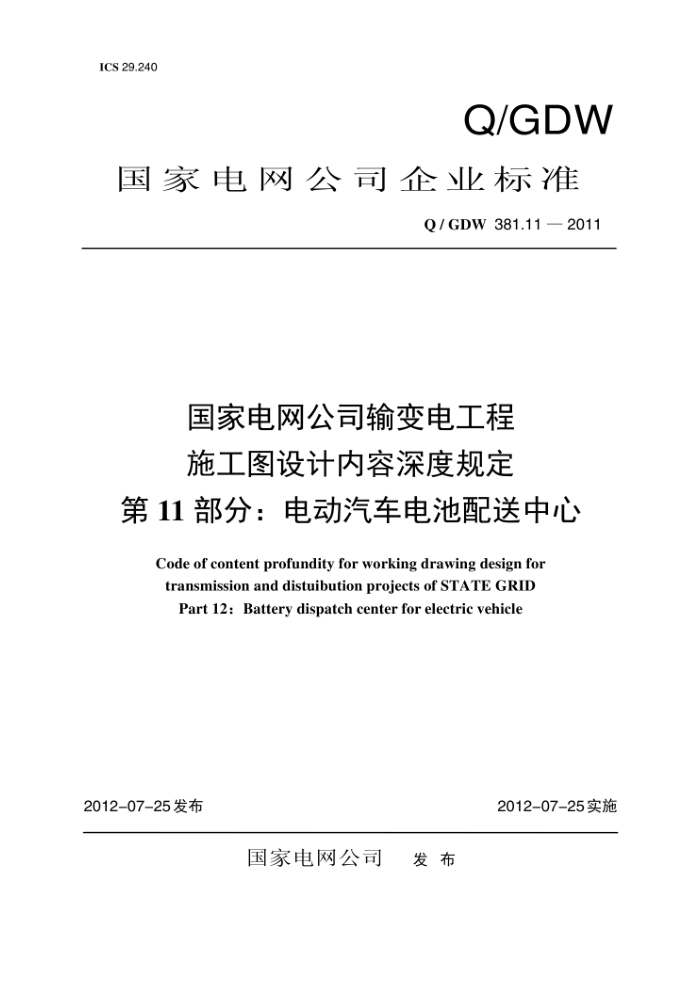

国家电网公司输变电工程施工图设计内容深度规定第11部分∶电动汽车电池配送中心
Code of content profundity for working drawing design for transmission and distuibution projects of STATE GRID Part 12:Battery dispatch center for electric vehicle
2012-07-25实施
2012-07-25发布
目 次
前言…………………………………………………………………………………………………………………………………………1
1 范围…………………………………………………………………………………………………………………………………………… 1
2 规范性引用文件……………………………………………………………………………………………………………………1
3 总则 ……………………………………………………………………………………………………………………………………1
4 施工图设计总说明及目录……………………………………………………………………………………………………………….2
5—部分…………………………………………………………………………………………………………………………………………..
6二次系统部分……………………………………………………………………………………………………………………………8
7 土建部分施工图图纸………………………………………………………………………………………………………… 10
8 水工及消防部分…………………………………………………………………………………………………………………………………21
9 暧通部分……………………………………………………………………………………………………………………………23
10 预算部分………………………………………………………………………………………………………………………… 24
编制说明…………………………………………………………………………………………………………………………………………27
前 言
本部分广泛征求了建设管理、设计、施工、监理等单位的意见，用于规定电动汽车电池配送中心施工图设计各专业设计文件应达到的内容深度。
本部分共分 10 部分，主要包括∶范围、规范性引用文件、总则、施工图设计总说明及目录、一次部分、二次系统部分、十建部分、水工及消防部分、暖通部分、预算部分。
本部分由国家电网公司基建部提出并解释。
本部分由国家电网公司科技部归口。
