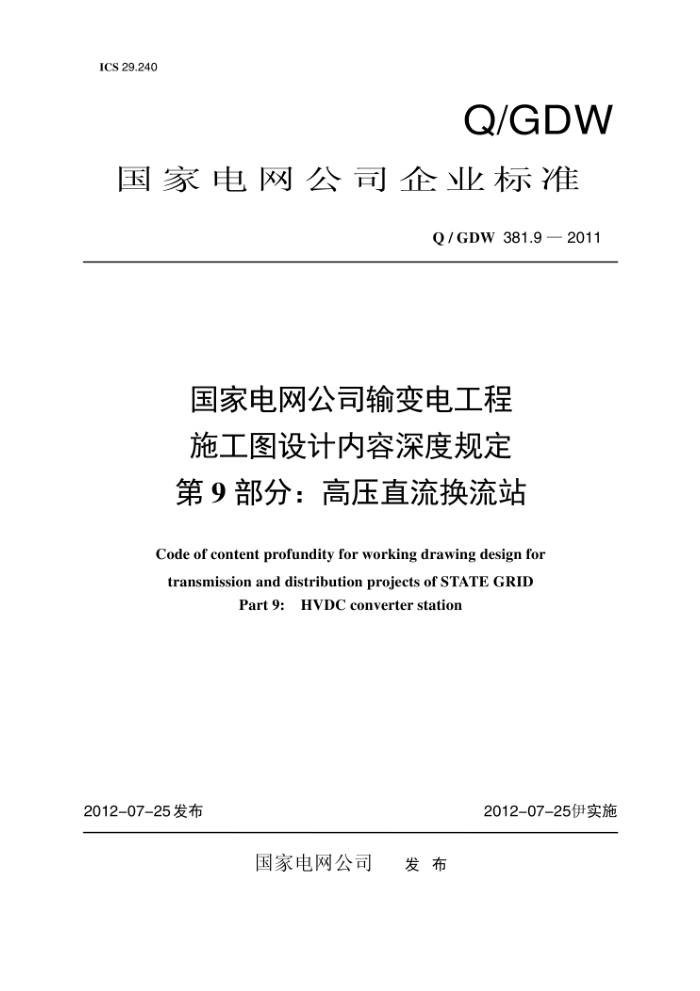

Q/GDW 381.9-2011
国家电网公司输变电工程施工图设计内容深度规定第9部分∶高压直流换流站
Code of content profundity for working drawing design for transmission and distribution projects of STATE GRID Part 9: HVDC converter station
2012-07-25实施
2012-07-25发布

Q/GDw 381.9 -2011
目 次
前言……………………………………………………………………………………………………………………………1
1 范围…………………………………………………………………………………………………………………………1
2 规范性引用文件……………………………………………………………………………………………………………1
3 总则……………………………………………………………………………………………………………………………1
4 施工图设计总说明及目录…………………………………………………………………………………………………2
5电气一次部…………………………………………………………………………………………………………………………….2
6 二次系统部分……………………………………………………………………………………………………………………… 26
7 土建部分…………………………………………………………………………………………………………………………………65
8 水工及消防部分………………………………………………………………………………………………………………………89
9 暖通空调及阀冷却系统………………………………………………………………………………………………………………102
10 施工图预算部分……………………………………………………………………………………………………………………112
编制说明…………………………………………………………………………………………………………………………………115
前 言
本部分认真总结了目前高压直流换流站工程设计的实践经验，广泛征求了建设管理、设计、施工、监理等单位的意见，用于规定国家电网公司高压直流换流站新建、扩建和改建工程施工图设计各专业设计文件应达到的内容深度。
本部分共分 10 章，主要包括∶范围、规范性引用文件、总则、施工图设计总说明及目录、电气一次部分、二次系统部分、土建部分、水工及消防部分、暖通空调及阀冷却系统、施工图预算。
本部分由国家电网公司基建部提出并解释。
本部分由国家电网公司科技部归口。
