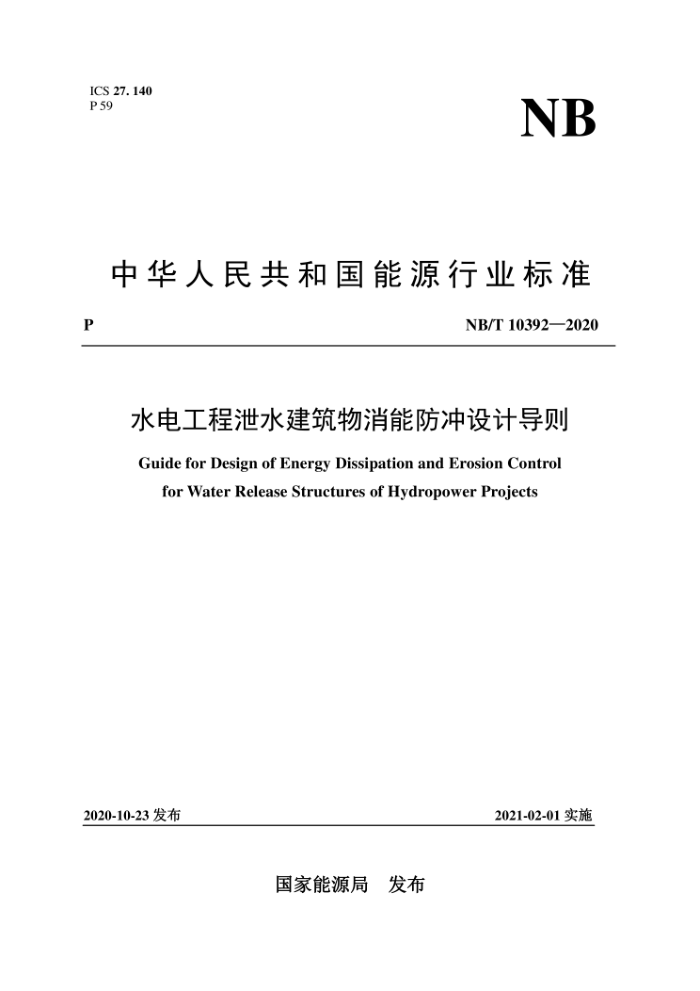

NB/T 10392-2020
水电工程泄水建筑物消能防冲设计导则
Guide for Design of Energy Dissipation and Erosion Control for Water Release Structures of Hydropower Projects
2021-02-01实施
2020-10-23 发布
前 言
根据《国家能源局关于下达 2009 年第一批能源领域行业标准制（修）订计划的通知》（国能科技（2009〕163号）的要求，导则编制组经广泛调查研究，认真总结实践经验，并在广泛征求意见的基础上，制定本导则。
本导则的主要技术内容是∶基本规定、消能防冲型式及布置、底流消能防冲设计、挑流消能防冲设计、面流和应流消能防冲设计、洞内消能防冲设计、下游防护设计、水工模型试验和水力学数值计算、安全监测设计、运行及维护要求。
1 总 则
1.0.1为统一水电工程泄水建筑物的消能防冲工程布置、体型设计、水力设计、结构设
计和运行管理，做到运行安全、技术先进、经济合理，制定本导则。
1.0.2 本导则适用于水电工程的泄水建筑物消能防冲设计。
1.0.3 小型水电工程的泄水建筑物消能防冲设计可按本导则简化执行。
1.0.4 平原区水电工程的泄水建筑物消能防冲设计可按现行行业标准《水闸设计规范》
SL265有关规定执行。
1.0.5 水电工程泄水建筑物消能防冲设计，除应符合本导则外，尚应符合国家现行有关标准的规定。
2 术 语
2.0.1 泄水建筑物 water release structure
为宣泄水库、河道、渠道、涝区超过调蓄或承受能力的洪水或涝水，以及为泄放水库、渠道内的存水，以利于安全防护或检查维修的水工建筑物。
2.0.2 消能防冲建筑物 hydraulic structure of energy dissipation and erosion control 为使高速下泄水流与下游河道良好衔接，设置于泄水建筑物沿程、出口以形成挑射水舌、水跃、旋滚、剧烈收缩扩散、螺旋流等局部水力消能流态，消刹泄流能量的水工建筑物，以及防止对下游河床、岸坡产生危害性冲刷和淘刷的水工建筑物。
2.0.3 消力池 stilling basin
在坝体、水闸或泄水建筑物下游，按照水跃消能要求，由边墙、底板、尾坎、护坦等组成的消能设施。
2.0.4 水垫塘plunge pool
设置在坝体或溢洪道下游，以形成足够的水域和水深，满足挑流、跌流消能的结构物。
2.0.5 联合消能 combined energy dissipation
