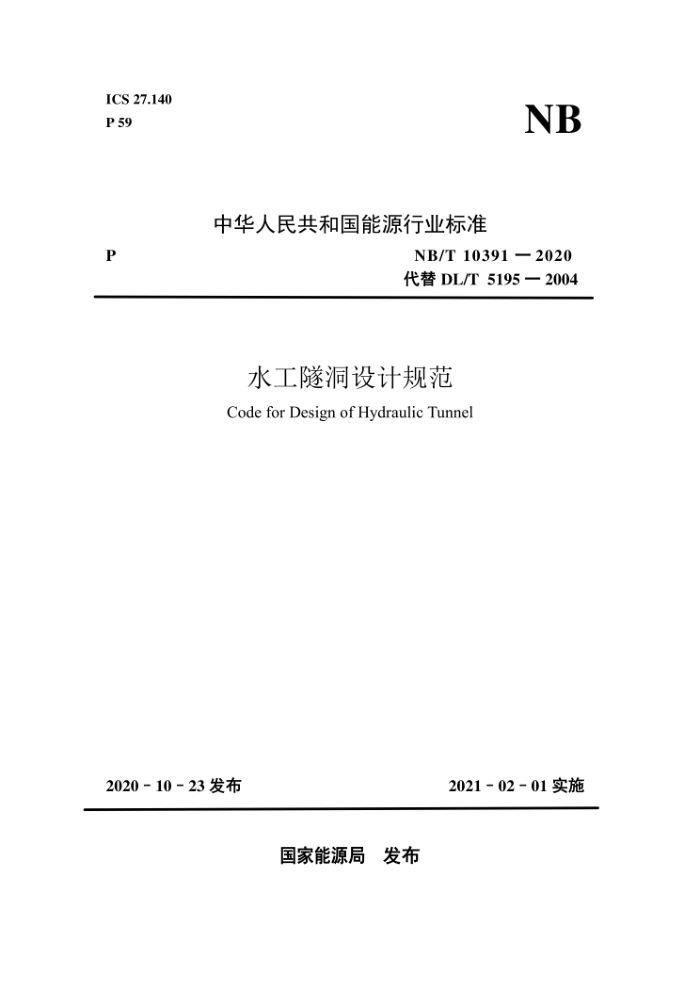

NB/T 10391-2020 代替DL/T 5195一2004
水工隧洞设计规范
Code for Design of Hydraulic Tunnel
2021-02-01实施
2020-10-23发布
前 言
根据《国家能源局关于下达2014年第二批能源领域行业标准制（修）订计划的通知》（国能科技（2015）12号）的要求，规范编制组经广泛调查研究，认真总结实践经验，并在广泛征求意见的基础上，修订本规范。
本规范的主要技术内容是∶隧洞布置、横断面形状及尺寸、水力设计、不衬砌与锚喷隧洞、结构设计基本原则、混凝土和钢筋混凝土衬砌、预应力混凝土衬
砌、高压钢筋混凝土岔洞、掘进机隧洞设计、特殊岩体和不良地质洞段设计、封堵体设计、灌浆和防渗排水、安全监测、运行和维修。
本规范修订的主要技术内容是;
——增加了高压钢筋混凝土衬砌隧洞设计、掘进机隧洞设计、特殊岩体和不良地质洞段设计内容。
——增加了发电隧洞充放水有关技术要求。
——增加了泄流能力、掺气水深、外水压力、承担均匀外水荷载的圆形隧洞衬砌应力计算内容。
——增加了隧洞施工期、检修期和泄水洞运行期等设计状况，增加了回填灌浆压力作用及分项系数。
——增加了封堵体设计的渗透稳定要求。
——修订了高流速水工隧洞布置、水力设计等有关内容。
——修订了围岩块体稳定计算表达式，将分项系数表达式调整为安全系数表达式。
——删除了原规范中的附录A围岩工程地质分类、附录B材料、附录F锚喷支护类型及其参数、附录I圆形无压隧洞及非圆形隧洞衬砌计算;将原规范附录D、附录E中内容纳入正文。
——将原附录J混凝土衬砌裂缝及其防止措施内容整合进相关条文。
1 总则
1.0.1 为规范水工隧洞设计，做到安全可靠、技术先进和经济合理，制定本规范。
1.0.2 本规范适用于水电工程新建、改建、扩建的水工隧洞设计。
1.0.3 水工隧洞的级别应按国家现行标准《防洪标准》GB 50201 和《水电枢纽工程等级划分及设计安全标准》DL5180的有关规定执行。
1.0.4 水工隧洞设计应充分利用围岩的自稳能力、承载能力和抗渗能力。
1.0.5 采用钢板衬砌的有压水工隧洞，其结构设计应按现行行业标准《水电站压力钢管设计规范》NB/T35056的有关规定执行。
1.0.6 水工隧洞设计应满足工程总体规划和环境保护的要求。
1.0.7 水工隧洞设计，除应符合本规范外，尚应符合国家现行有关标准的规定。
