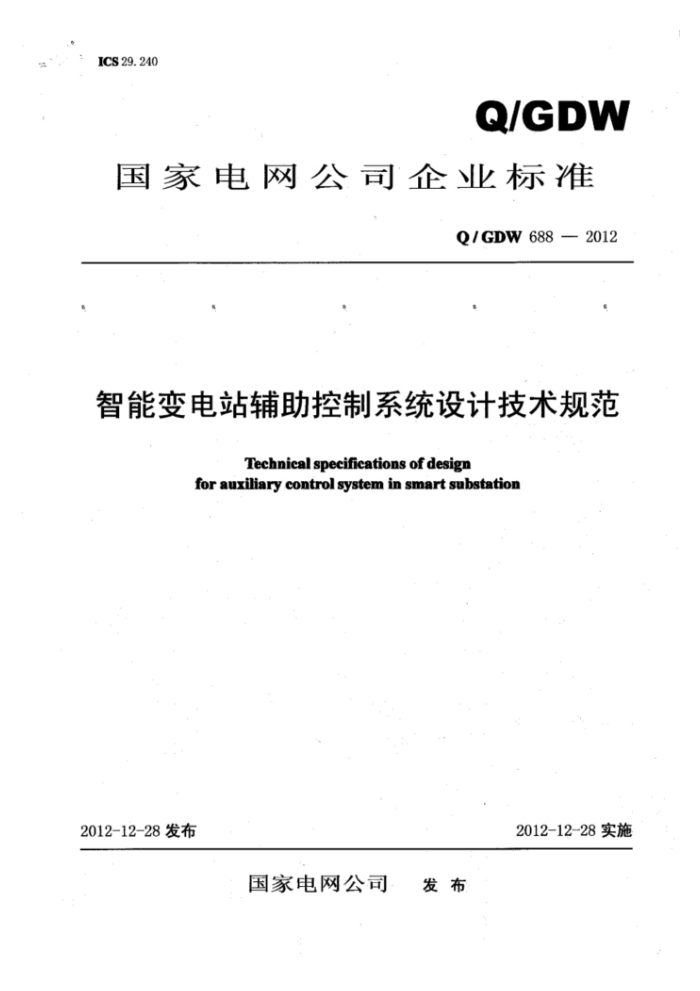

Q/GDW 688-2012
智能变电站辅助控制系统设计技术规范
Technical specifications of designfor auxiliary control system in smart substation
2012-12-28实施
2012-12-28发布
前 言
本标准在总结智能变电站技术研究基础上，吸收试点工程成果和经验，结合公司标准化建设成果和全寿命周期管理的要求编制而成。
本标准针对智能变电站辅助控制系统的特点，提出了辅助控制系统结构、技术要求、功能要求、设备配置、设备布置、电缆选择等要求。
本标准由国家电网公司基建部提出并解释。
本标准由国家电网公司科技部归口。
1 范围
本标准规定了智能变电站辅助控制系统结构、技术要求、功能要求、设备配置、设备布置、电缆选择等要求。
本标准适用于交流110（66）kV~750kV变电站新建工程，其他扩建、改建工程可参照执行。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 7946—2008 脉冲电子围栏及其安装和安全运行
GB 50116—2008 火灾自动报警系统设计规范
GB 50217—2007 电力工程电缆设计规范
GB 50395-2007 视频安防监控系统工程设计规范
GB/T2900.15 电工术语 变压器、互感器、调压器和电抗器
GB/T2900.50 电工术语 发电、输电及配电 通用术语
GB/T2900.57 电工术语 发电、输电和配电 运行
DL/T620 交流电气装置的过电压保护和绝缘配合
DL/T860 变电站通信网络和系统
JB 10893—2008 高压组合电器配电室六氟化硫环境监测系统
GA 367—2001 视频安防监控系统技术要求
Q/GDW383 智能变电站技术导则
Q/GDW517.1-2010 电网视频监控系统及接口 第一部分∶技术要求国家电网生技（2009）61号文 变电站安全技术防范系统配置指导意见国家电网基建（2011）58号文 国家电网公司 2011年新建变电站设计补充规定
3 术语和定义
GB/T2900.15、GB/T2900.50、GB/T2900.57、DL/T 860和Q/GDW383中确立的术语和定义适用于本标准。
