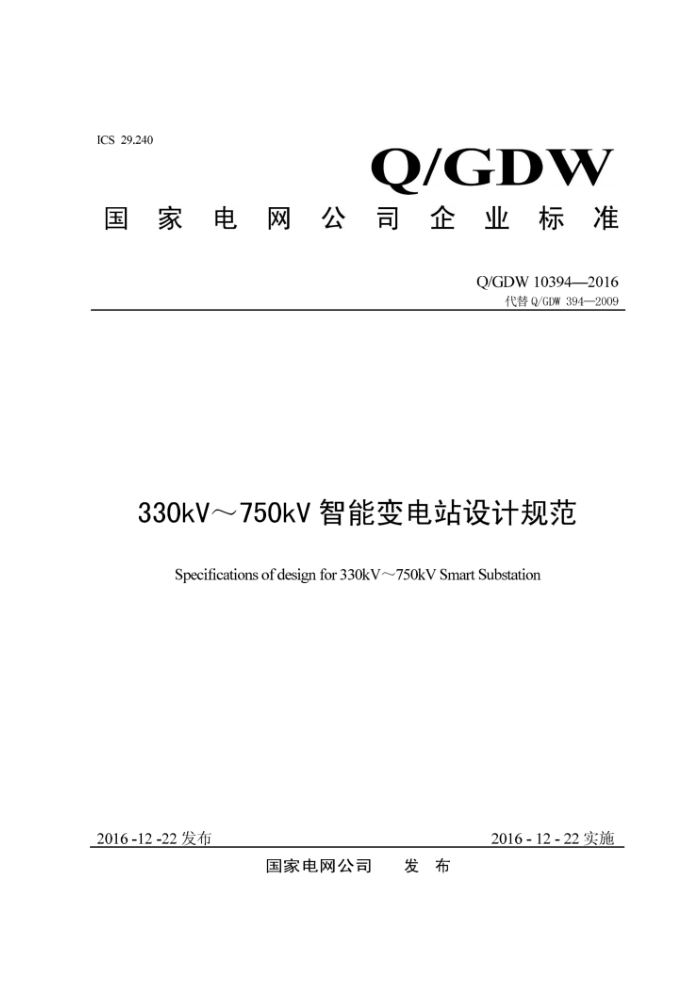

Q/GDW 10394-2016代替Q/GDW 394—2009
330kV~750kV智能变电站设计规范
Specifications of design for 330kV~750kV Smart Substation
2016-12-22发布
2016-12-22实施
目 次
前 言.....................................................1
1 范围...................................................1
2 规范性引用文件................................1
3术语和定义.................................................................2
4 总则.....................................................................2
5 电气一次部分.........................................................2
5.1 智能设备..........................................................2
5.2 互感器.......................................................................4
5.3设备状态监测.......................................5
6二次部分..........................................................................6
6.1 一般规定.........................................................6
6.2 变电站自动化系统.............................................................6
6.3 其他二次系统.................................................................11
6.4 二次设备组屏............................................................12
6.5二次设备布置.................................................................12
6.6 光电缆选择...........................................................12
7 土建..........................................................13
8 辅助设施功能要求..........................................13
编制说明...........................................................15
前 言
为规范智能变电站关键技术、设计和工程应用，推动和指导新建工程设计和建设工作，制定本标准。
本标准代替Q/GDW 394—2009，与Q/GDW 394—2009相比主要技术性差异如下∶
——引用标准增加了《智能变电站技术导则》（GB/T30155）、《330kV～750kV智能变电站设计规范》（GB/T 51071），《智能变电站模块化建设技术导则》（Q/GDW 11152）等;
——根据《变电站通信网络和系统》（DL/T 860），取消间隔层网络，原间隔层网络相关规定统一纳入站控层网络;
——过程层网络设备配置原则根据《330kV～750kV智能变电站设计规范》（GB/T51071）调整并细化。
——根据《智能变电站模块化建设技术导则》（Q/GDW 11152），增加了模块化建设等新要求。
本标准由国家电网公司基建部提出并解释。
本标准由国家电网公司科技部归口。
