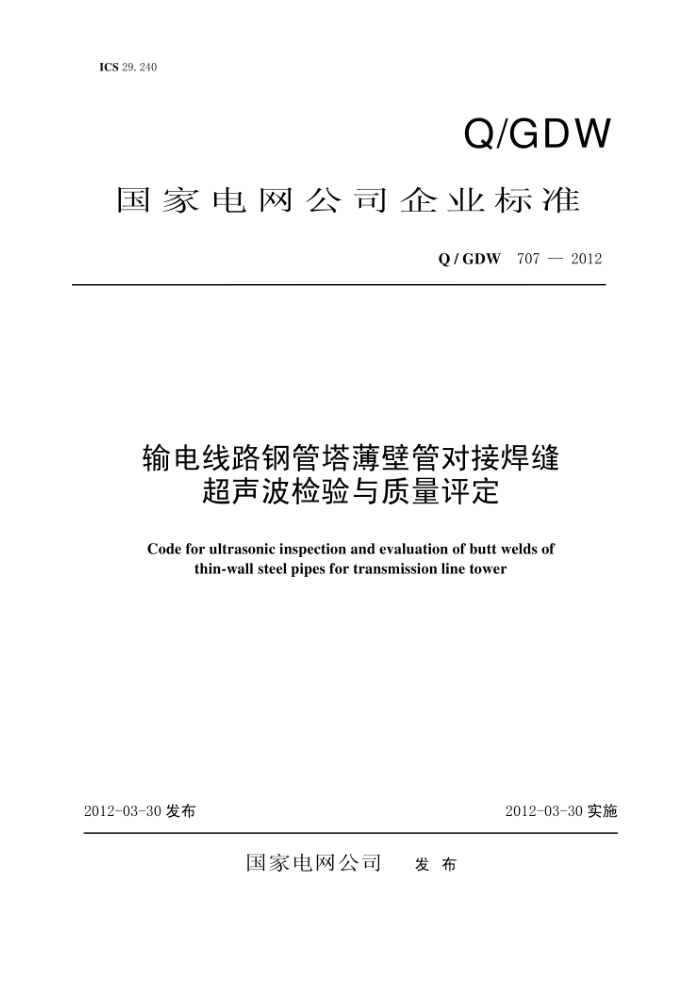

Q/GDW 707-2012
输电线路钢管塔薄壁管对接焊缝超声波检验与质量评定
Code for ultrasonic inspection and evaluation of butt welds of thin-wall steel pipes for transmission line tower
2012-03-30实施
2012-03-30发布
目 次
前言…………………………………………………………………………………………………………………………………………………1
1范围…………………………………………………………………………………………………………………………………………………1
2 规范性引用文件…………………………………………………………………………………………………………………………………1
3 一般要求………………………………………………………………………………………………………………………………………1
4 检测方法……………………………………………………………………………………………………………………………………….2
5 试块…………………………………………………………………………………………………………………………………………………… 4
6爬波距离-波幅曲线……………………………………………………………………………………………………………………………5
7横波距离波幅曲线……………………………………………………………………………………………………………………………5
8 扫查方式………………………………………………………………………………………………………………………………6
9缺陷定量检测…………………………………………………………………………………………………………………………………7
10 质量评定……………………………………………………………………………………………………………………………………7
附录 A（资料性附录） 钢管塔薄壁管对接焊缝超声波检验工艺卡……………………………………………………………8
附录B（规范性附录） 爬波探头性能测试方法…………………………………………………………………………………9
附录C（资料性附录） 钢管塔薄壁管对接焊缝超声波检验报告………………………………………11
编制说明……………………………………………………………………………………………………………………………………13
前 言
本标准在《输电线路钢管塔加工技术规程》（O/GDW 384-2009）附录F 的基础上，结合对薄壁直缝焊管纵向对接焊缝的检验要求， 参照近年来超声波爬波检测的应用经验和最新技术成果编制。
本标准规定了输电线路钢管塔加工过程中薄壁管与带颈法兰对接环焊缝、直缝焊管对接纵焊缝的手工超声波检测与质量评定方法。
本标准从实施之日起，代替Q/GDW384-2009 附录F《输电线路钢管塔薄壁管对接环焊缝超声波检验及质量评定》。
本标准的附录A、附录C为资料性附录。
本标准的附录 B为规范性附录。
本标准由国家电网公司基建部提出并解释。
本标准由国家电网公司科技部归口。
