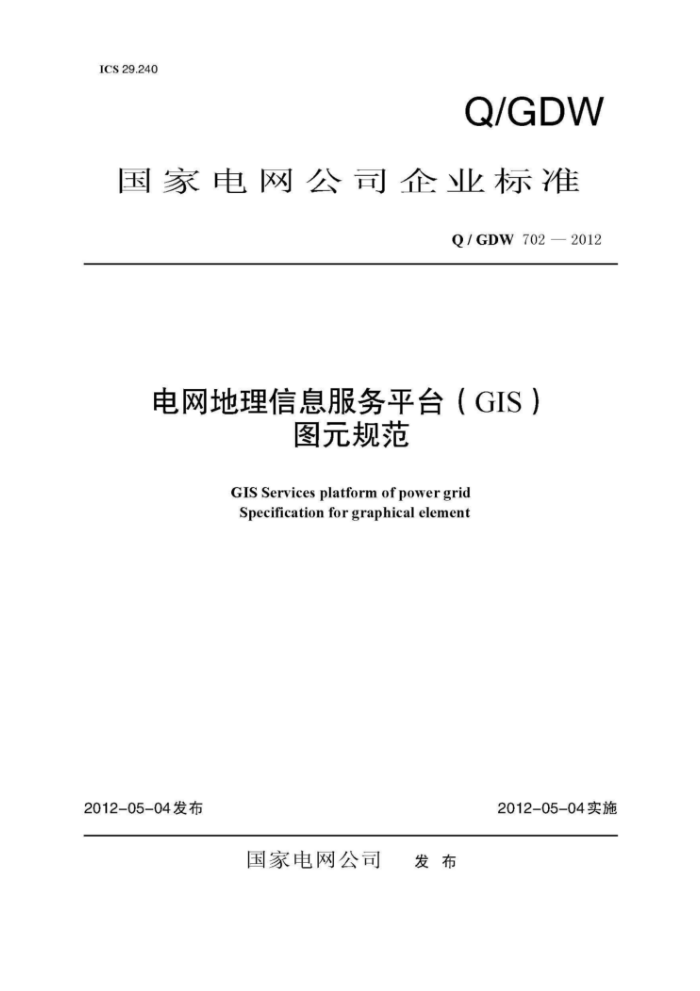

Q/GDW 702-2012
电网地理信息服务平台（GIS）图元规范
GIS Services platform of powergrid Specification for graphical element
2012-05-04实施
2012-05-04发布
目 次
前言…………………………………………………………………………………………………………………………………………………………………1
 1 范围………………………………………………………………………………………………………………………………………………………… 1
2 规范性引用文件……………………………………………………………………………………………………………………………………………1
3 术语和定义……………………………………………………………………………………………………………………………………………………1
4 符号、代号和缩略语………………………………………………………………………………………………………………………………………1
5 总体要求………………………………………………………………………………………………………………………………………………………1
6 图元符号颜色……………………………………………………………………………………………………………………………………………2
7 图元符号样式………………………………………………………………………………………………………………………………………4
编制说明 ……………………………………………………………………………………………………………………………………………63
1 范围
本标准规定了电网GIS 地理信息服务平台中的电力设备、设施及相关信息的图元符号的样式、规格、颜色标准，以及使用这些图元符号的使用规则、要求和基本方法。
本标准适用于电网GIS 地理信息服务平台及相关业务系统中所涉及的各类图元符号。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T4728.2—2005 电气简图用图形符号 第2部分∶符号要素、限定符号和其他常用符号
GB/T4728.6—2008 电气简图用图形符号 第6部分∶电能的发生与转换
GB/T4728.11—2008 电气简图用图形符号 第 11部分∶建筑安装平面布置图
DL/T397—2010 电力地理信息系统图形符号分类与代码
DL/T5136—2001 火力发电厂、变电所二次接线设计技术规程
YD/T 5015—2007 电信工程制图与图形符号规定
Q/GDW 624—2011 电力系统图形描述规范
3 术语和定义
以下术语和定义适用于本文件。
