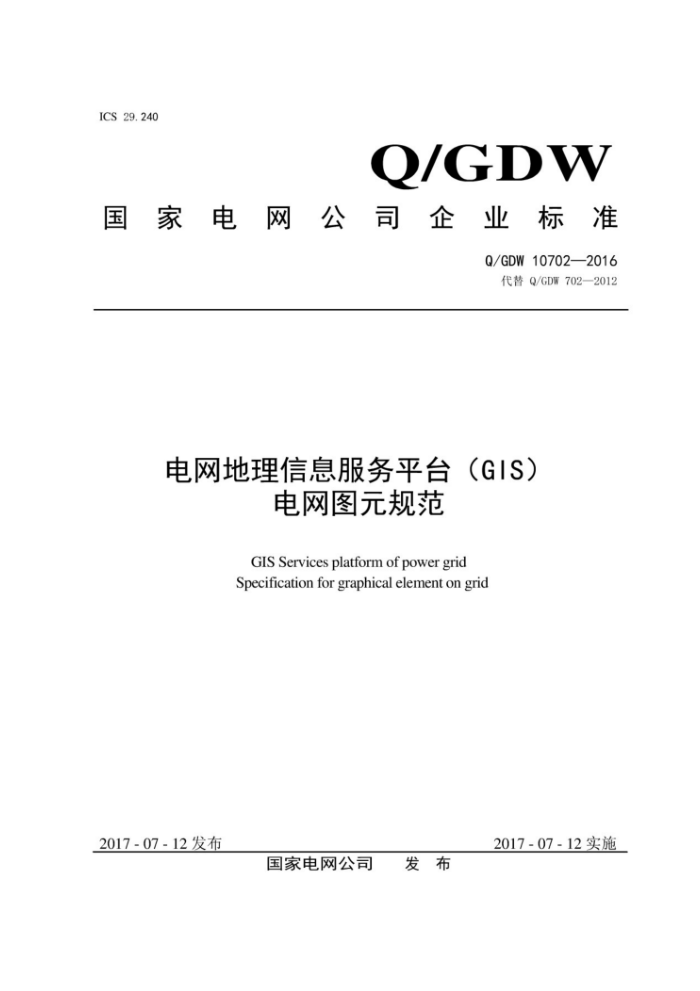

Q/GDW 10702-2016代替 Q/GDT 702—2012
电网地理信息服务平台（GIS）电网图元规范
GIS Services platform of power grid Specification for graphical element on grid
2017-07-12发布
2017-07-12实施
前 言
为规范国家电网公司相关业务应用中图元符号的统一展现，保证图元符号的规格统一、画法一致、图面清晰，消除图元符号歧义的风险，提升图元符号的可辨识性，提高绘图效率、保证绘图质量，满足电网精细化管理的需求，制定本标准。
本标准代替Q/GDW 702—2012，与Q/GDW 702—2012相比，主要技术性差异如下∶
——增加了厂站中配电站内电动机等图元符号。
——增加了架空线路设备中分界点设备类型，如中压-接入点及多电源接入点图元符号。
——增加了站内设备中低压站内分布式发电机、双绕组耦合无载调压变压器（星形-三角形）、双绕组耦合有载调压变压器（三角形-星形）、有载调压变压器（星形-三角形）、立内断路器（ATS 分/合）、验电手车（分/合）、上手车（实验/检修）、电容器组、换流器、电压监测仪、继电器、组合开关等图元符号。
——增加了用电设备中各种表计图元符号及其他中辅助线等图元符号。
——增加了通信设备中通信站、光缆段等图元符号。
——增加了公共设施中管道、电缆沟等图元符号。
本标准由国家电网公司信息通信部提出并解释。
本标准由国家电网公司科技部归口。
