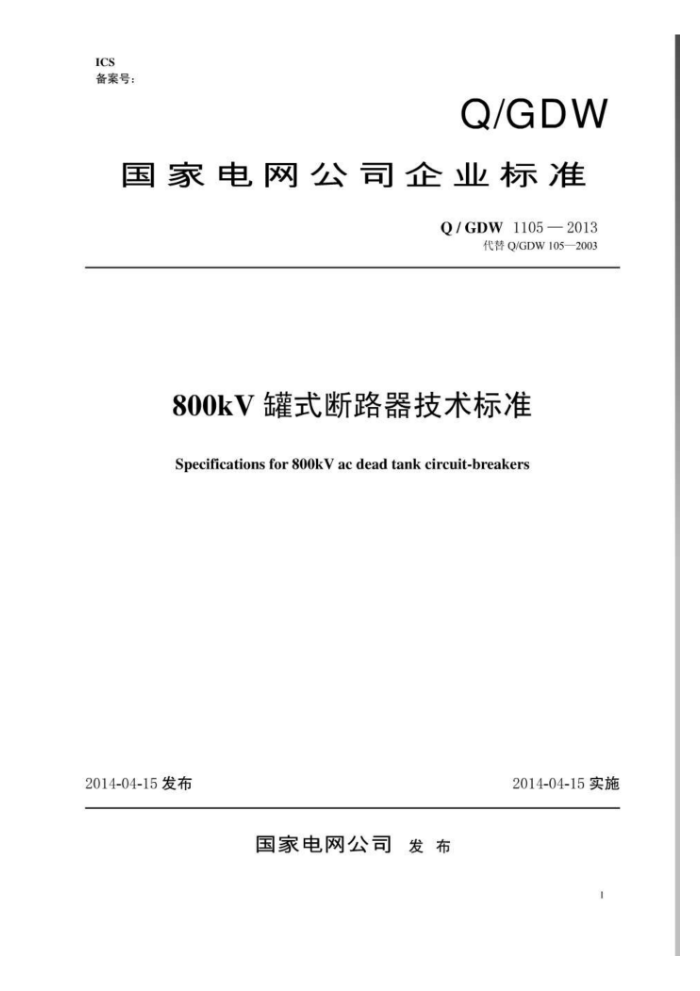

Q/GDW 1105-2013代替 Q/GDW 105—2003
800kV罐式断路器技术标准
Specifications for 800kV ac dead tank circuit-breakers
2014-04-15实施
2014-04-15发布
前 言
为适应 750kV电网的发展要求，提高 800kV罐式断路器运行的安全可靠性，结合近年来 800kV罐式断路器制造水平和运行经验，特制订本标准。
本标准代替 Q/GDW 105—2003《750kV系统用高压交流断路器技术规范》。与 Q/GDW 105—2003 相比主要技术性差异如下∶
a） 修改正常使用条件下的海拔高度为不大于 1000m。修改额定电流值为 4000A、5000A、6300A、8000A。删除800kV断路器中不使用的机构类型，如气动机构，以及相应的内容。在"4.1 正常使用条件"中，"周围空气温度∶-30℃~40℃，日温差不大于 32K"，这是考虑西北的情况以及750kV设备的使用数量有限，所以不再区分温度等级。"覆冰厚度不超过10mm"，同样出于考虑西北的情况以及 750kV设备的使用数量，不再区分覆冰等级。
b）"4.2 特殊使用条件"中对断路器的海拔修正规定了级数;断路器安装地点海拔高度从以下参数中选取∶1000、2000、2500、3000、3500、4000米。
c）根据目前的实际情况，在5.3节中对 800 干伏断路器的额定绝缘水平确定为;工频耐受电压取960kV，操作冲击耐受电压取1550kV，雷电冲击耐受电压取 2100kV。取消对相间耐压值的规定。
d） 额定短时耐受电流的取值为∶50kA，63kA。额定峰值耐受电流=2.7×额定短时耐受电流。不规定断路器合闸时间、分闸时间、开断时间的数值，但制造厂应该提供这些数值。断路器的合-分时间规定为不大于 50ms，对下限不做规定。不规定断路器合闸电阻的阻值范围，合闸电阻预接入时间规定为8~11ms。。
e） 对整极局部放电提出要求∶在1.2倍的额定相电压下不大于 5PC。出厂试验项目中增加断路器
整极雷电耐受电压试验。增加现场进行振荡冲击耐受电压试验的条款。
本标准由国家电网公司运维检修部提出并解释。
本标准由国家电网公司科技部归口。
1 范围
本标准规定了800kV罐式断路器的选型、订货、验收、包装、运输等环节的技术要求。
本标准适用于安装在户外、运行频率为 50Hz、额定电压为 800kV的罐式断路器（在下文中不影响理解时，简称为断路器）。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
