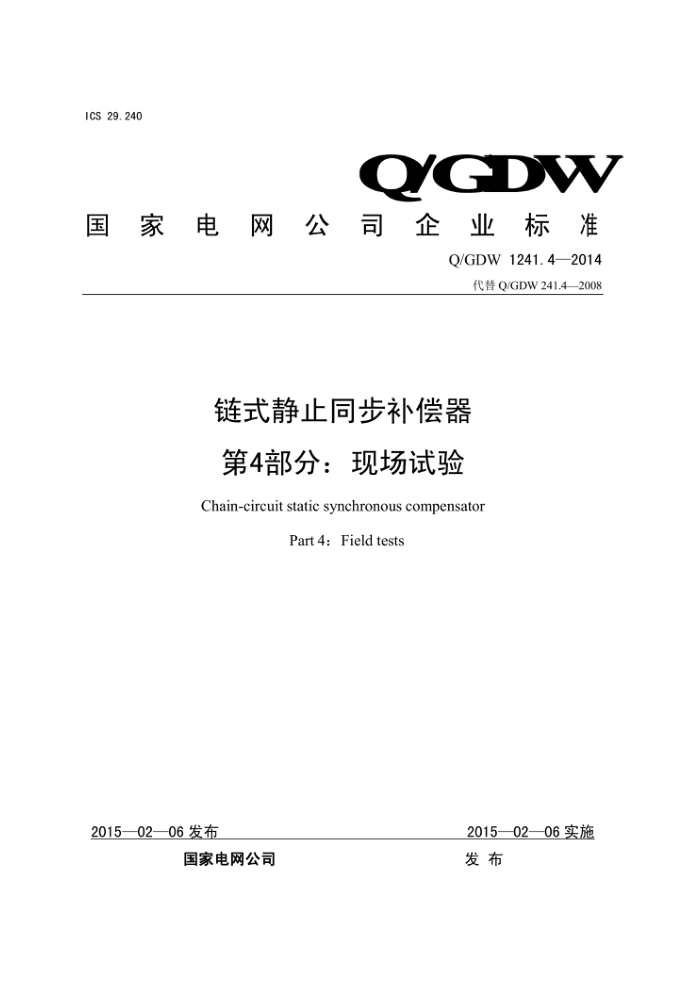

Q/GDW 1241.4-2014代替Q/GDW 241.4—2008
链式静止同步补偿器第4部分∶现场试验
Chain-circuit static synchronous compensatorPart 4: Field tests
2015—02—06实施
2015—02-06发布
前 言
为规范链式静I同步来偿器的设计、 劳胃制造。 试验、 运行及维护。指导并和极推进先进的动态无功补偿设备链式静止同步补偿器在公司系统内的推广应用，制定本标准。
本标准共分为5个部分∶
——第1部分∶功能规范
——第2部分∶换流链试验
——第3部分∶控制保护监测系统
——第4部分∶现场试验
——第5部分∶运行维护规范本部分为标准的第4部分。
本部分代替Q/GDW241.4—2008，与Q/GDW 241.4—2008相比，主要技术性差异如下∶
——增加了现场试验的一般要求、试验结果的文件要求，并将试验项目予以列表明示。
——明确了常规设备单体试验参照的验收标准。
——调整了部分试验项目的名称，使之与DL/T1215.4—2013《链式静止同步补偿器 第4部分∶现场试验》相协调。
——换流链子系统试验中，增加了链节空载电压输出试验项目及试验方法。
——根据自励、他励方式链式STATCOM的不同要求，调整了空载申压发生试验的试验方法。
——电压特性试验中，调整了斜率计算方法，使之与本标准第1部分统一。
——在系统调试试验中，补充了远方自动电压控制试验、人工接地短路试验等试验内容及试验要求。
本部分由国家电网公司基建部提出并解释。
本部分由国家电网公司科技部归口。
1 范围
本部分规定了链式静止同步补偿器（以下简称链式STATCOM）及其辅助设备在现场安装中和安装后的试验和验收。对现场进行的交接、验收试验和带电试运行等试验项目和内容做了原则规定，分为设备单体调试试验、子系统试验、系统调试试验和验收试验四个部分。
本部分适用于国家电网公司经营范围内输电、配电系统中的链式 STATCOM工程。每个链式STATCOM工程均有其特殊性，应针对具体工程和要求使用本部分，必要时应作相应的补充。有关链式STATCOM功能规范、换流链试验、控制保护监测系统、运行维护的详细规定，参见本标准的其他部分。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
