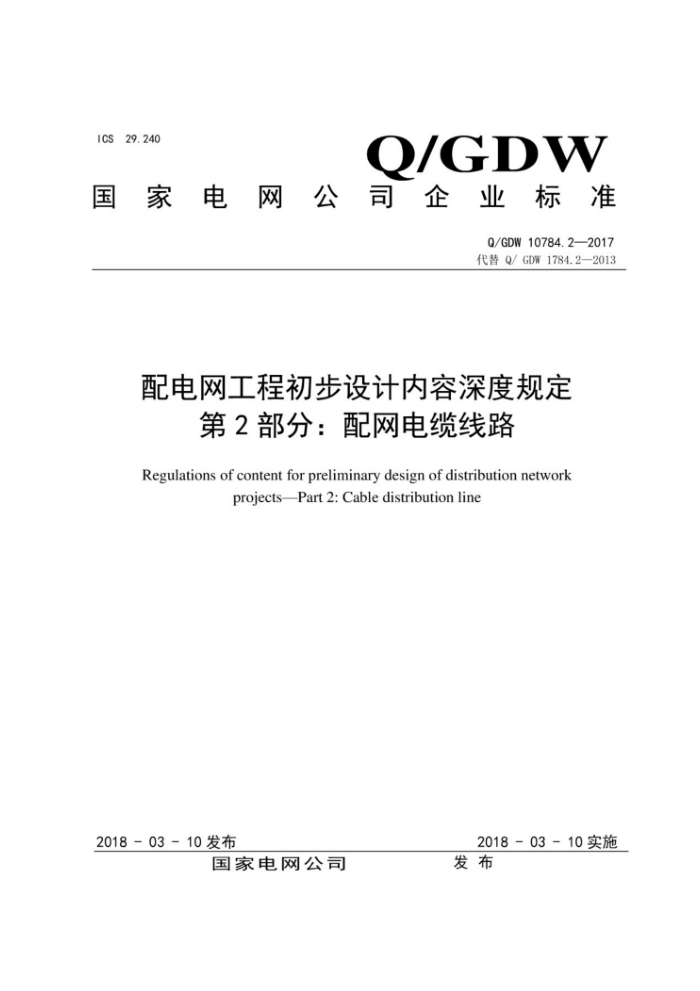

Q/GDW 10784.2-2017 代替Q/GDW 1784.2—2013
配电网工程初步设计内容深度规定第2部分∶ 配网电缆线路
Regulations of content for preliminary design of distribution network projects——Part 2:Cable distribution line
2018-03 -10实施
2018- 03-10发布
前 言
为规范配电网工程设计工作，提高设计能力，健全配电网技术标准体系，全面落实标准统一、坚固耐用配电网建设改造要求，促进国家电网公司配电网工程典型设计等标准化建设成果应用落地，提高配电网本质安全水平，制定本部分。
《配电网工程初步设计内容深度规定》标准分为3个部分∶
——第1部分∶配电;
——第2部分∶配电电缆线路;
——第3部分∶配电架空线路。
本部分为《配电网工程初步设计内容深度规定》标准的第 2部分。
本部分代替 Q/GDW 1784.2—2013，与Q/GDW 1784.2—2013相比，主要技术性差异如下∶
——增加了对电缆接地方式及分段设计内容要求，同时对电缆通道附属设施包括的内容进行明确;
——增加了对配电网工程中电缆通道的设计内容深度要求;
——增加了对设计说明书中明确电缆敷设位置的要求;
——增加了电缆工作井的设计内容要求;
——增加了对当电缆敷设中遇到如高落差、过桥、和水下等特殊环境段，需对此特殊环境段敷设电缆时所采取的措施进行描述的要求;
——增加了电缆路径图为1∶500/1∶1000的测绘图的要求;
——增加了初步设计说明书中通信部分的设计内容要求;
——修改了原标准第6章中电缆线路路径选择遵循的原则，补充了避免电缆遭受机械性外力、过热、腐蚀等危害等内容;
——修改了原标准第 11章电缆通道附属设施的内容，将电缆通道防火设计、防水设计扩展成为本部分4.9.1、4.9.2条目，并完善设计内容深度要求;
——删除了原标准中电缆分支接头的内容。
本部分由国家电网公司运维检修部提出并解释。
本部分由国家电网公司科技部归口。
1 范围
本部分规定了配网电缆线路工程（以下简称电缆工程）初步设计内容深度的要求。
本部分适用于 10kV及以下电缆新建、改造工程的初步设计，20kV配电网电缆线路工程初步设计参照本部分执行。本部分只对设计的内容深度做出要求，不作为各设计单位内部专业分工和卷册划分标准。
2 术语和定义
下列术语和定义适用于本文件。
