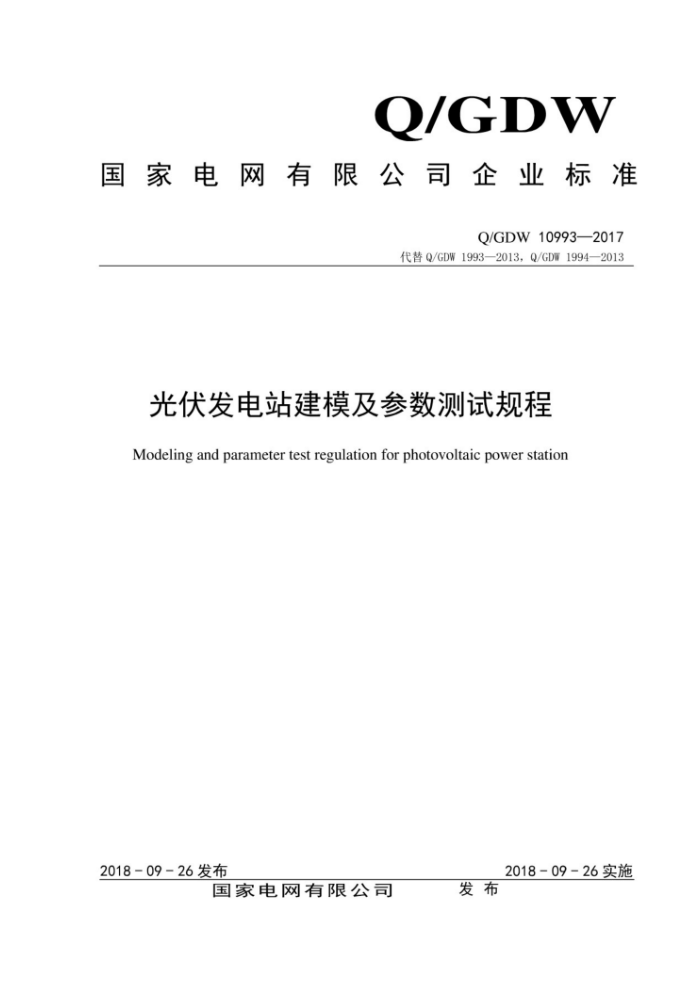

Q/GDW 10993-2017代替Q/GW 1993—2013，Q/GDW 1994一2013
光伏发电站建模及参数测试规程
Modeling and parameter test regulation for photovoltaic power station
2018-09-26发布
2018-09-26实施
目 次
前 言.........................................................................1
1 范围...............................................................................1
2 规范性引用文件.............................................................1
4 符号.................................................................................2
5总则......................................................................3
6 潮流计算模型............................................................4
7 短路电流计算模型..........................................................5
8 机电暂态模型...................................................................5
9 机电暂态模型参数测试..............................................................7
10 机电暂态模型验证及评价........................................................14
11 参数测试及模型验证报告....................................................16
附录A（规范性附录） 光伏方阵数学模型 .............................18
附录B（规范性附录） 光伏逆变器机电暂态模型.................................19
附录C（规范性附录） 厂站级控制系统机电暂态模型 ..........................24
附录D（规范性附录） 电网扰动过程区段划分方法 ...............….....................26
附录E（规范性附录）控制指令过程区段划分方法.............................28
附录F（资料性附录） 光伏发电站模型验证及参数测试的收资列表 ....30
编制说明...........................................................................................................................32
前 言
为规范光伏发电站的电力系统潮流计算、短路电流计算、机电暂态仿真模型及参数测试、模型验证方法及过程，制定本标准。
本标准代替Q/GDW 1993和 Q/GDW 1994，与Q/GDW 1993和 Q/GDW 1994相比，主要技术性差异如下∶
——增加了光伏发电站厂站级控制系统机电暂态仿真模型结构，及模型参数测试方法∶
——修改了逆变器机电暂态模型结构。
本标准由国家电网有限公司国家电力调度控制中心提出并解释。
本标准由国家电网有限公司科技部归口。
