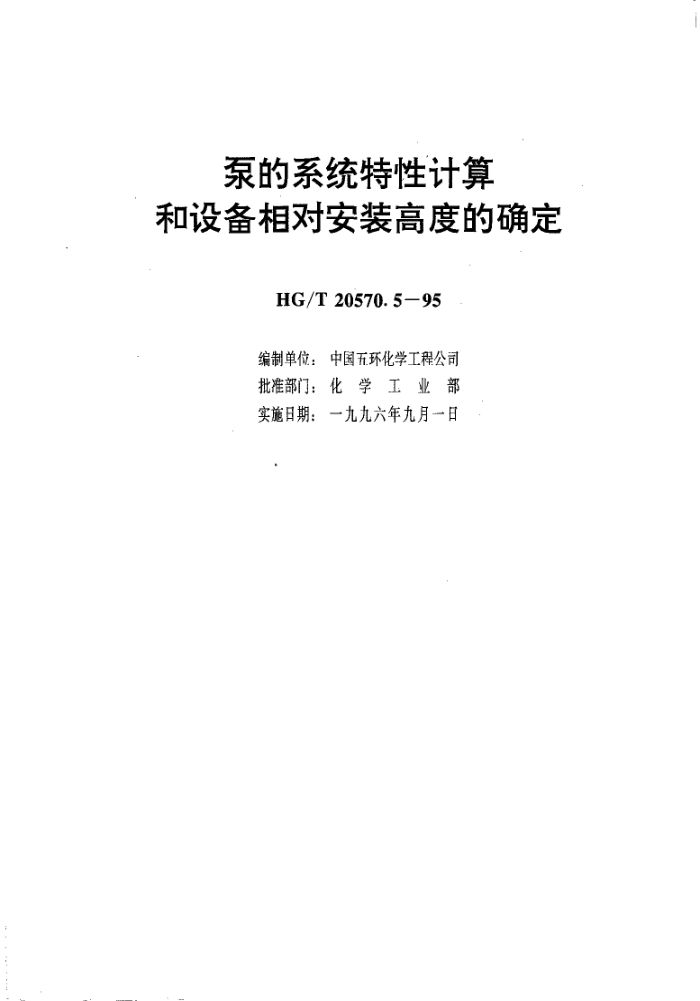

HGT 20570.5-1995 泵的系统特性计算和设备相对安装高度的确定
1 范 围
1.0.1 本规定适用于离心泵和往复泵的管路系统，提出了泵的系统特性计算和泵计算表，介绍保证泵的工艺系统正常运行措施和确定设备的相对安装高度的方法。
1.0.2 离心泵的系统特性计算也适用于转子泵和旋涡泵。
2 泵的管路系统
2.0.1 泵的管路系统的基本类型
2.0.1.1 泵的管路系统分为吸入管路和排出管路。吸入管路和排出管路包括管径和流量不变管路、变径而流量不变管路、分支管路（不同管段的管径和流量不同）几种情况。
2.0.1.2 吸入管路分为吸上和灌注两种，管路上附件主要包括换热器、过滤器、阀门、管件、缓冲罐（对往复泵）等。
2.0.1.3 排出管路附件主要包括换热器、炉子、分离器、控制阀、流量计、限流孔板、喷头，管件、缓冲罐（对往复泵）等。
2.0.1.4 任一台泵的管路系统是以上吸入管路和排出管路各种情况的任一组合。
2.0.2 泵的管路系统流速、管径选择
2.0.2.1 水和物性与水近似的液体
离心泵吸入管内流速为1.5～2m/s（常温），或0.5～1.5m/s（70~110℃）;排出管内流速为1.5～3m/s。往复泵吸入管内流速为0.5～1.5m/s.排出管内流速为1～2m/s.
2.0.2.2 管路的管径是由流速及相应的允许压力降来确定。
2.0.3 泵的管路系统的压力降计算
2.0.3.1泵的管路系统的压力降包括管道（包含管件）压力降、设备进出口压力降、控制阀压力降、设备压力降、流量计压力降、孔板压力降等。
2，0.3.2管道压力降、设备进出口压力降、控制阀压力降、流量计（孔板型）压力降、限流孔板压力降由工艺系统专业按要求来进行计算。
2.0.3.3 设备压力降、流量计（非孔板型）压力降由化工工艺、自控等有关专业提。
2.0.4 泵的管路系统的压力降控制
2.0.4.1 泵吸入管和排出管的单位管长压力降一般由计算而定，有的系统由于经济原因及操作要求，可作限定。
2.0.4.2 泵吸入管路压力降一般控制在 20mm 液柱/（m 管）以内，当输送液体温度高于70℃或处于平衡状态时，应控制在 6mm 液柱/（m管）以内。
