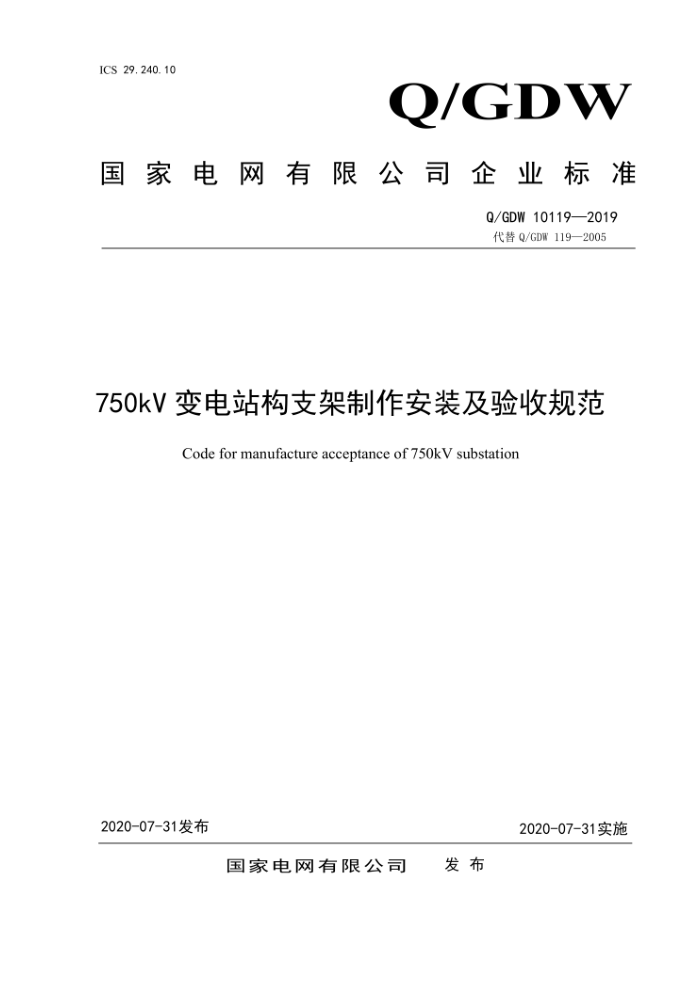

Q/GDW 10119-2019 代替Q/GDW 119-2005
750kV变电站构支架制作安装及验收规范
Code for manufacture acceptance of 750kV substation
2020-07-31发布
2020-07-31实施
目 次
前 言…………………………………………………………………………………………………………………………………………………………………1
1范围………………………………………………………………………………………………………………………………………………………1
2 规范性引用文件…………………………………………………………………………………………………………………………………1
3 术语和定义……………………………………………………………………………………………………………………………………2
4 基本规定………………………………………………………………………………………………………………………………………………………………4
5 构支架的加工、制作.…………………………………………………………………………………………………………………………4
6 构支架安装……………………………………………………………………………………………………………………………………………8
7验收……………………………………………………………………………………………………………………………………………………11
附录A（规范性附录）热浸镀锌层均匀性试验硫酸铜试验方法..……………………………………………………………….15
附录B（规范性附录）热浸镀锌层附着性试验落锤试验方法.……………………………………………………………………….16
附录C（规范性附录）热浸镀锌层厚度测试金属涂镀层测厚仪测试方法…………………………………………………17
附录D（规范性附录）热浸镀锌层附着量及均匀性测试 试样取样方法.……………………………………………….18
附录E（规范性附录）质量验收、检查及安装记录表.……………………………………………………………………19
编制说明………………………………………………………………………………………………………………………………………………… 31
前 言
为规范750kV变电站构支架制作安装与验收，制定本标准。
本标准代替Q/GDW119—2005《750kV变电所构支架制作安装及验收规范》，与O/GDW 119—2005 相比，主要差异如下∶
——修改"750kV变电所"为"750kV变电站";
——修改原标准中"Q345"牌号钢材为"Q355";
——修改了构支架预拼装的相关要求; （见5.3）
——修改了构支架组装现场焊接的相关内容;
——删除了原标准涂装发生争议的仲裁方法要求及附录D;
——删除了原标准钢梁安装中焊缝的防腐相关内容;
——修改了基础尺寸允许偏差要求、构支架工序交接检验尺寸允许偏差;（见7.1.1、7.1.2）
——修改了原标准附录F《质量验收、检查及安装记录表》的相关内容。
本标准由国家电网有限公司基建部提出并解释。
本标准由国家电网有限公司科技部归口。
