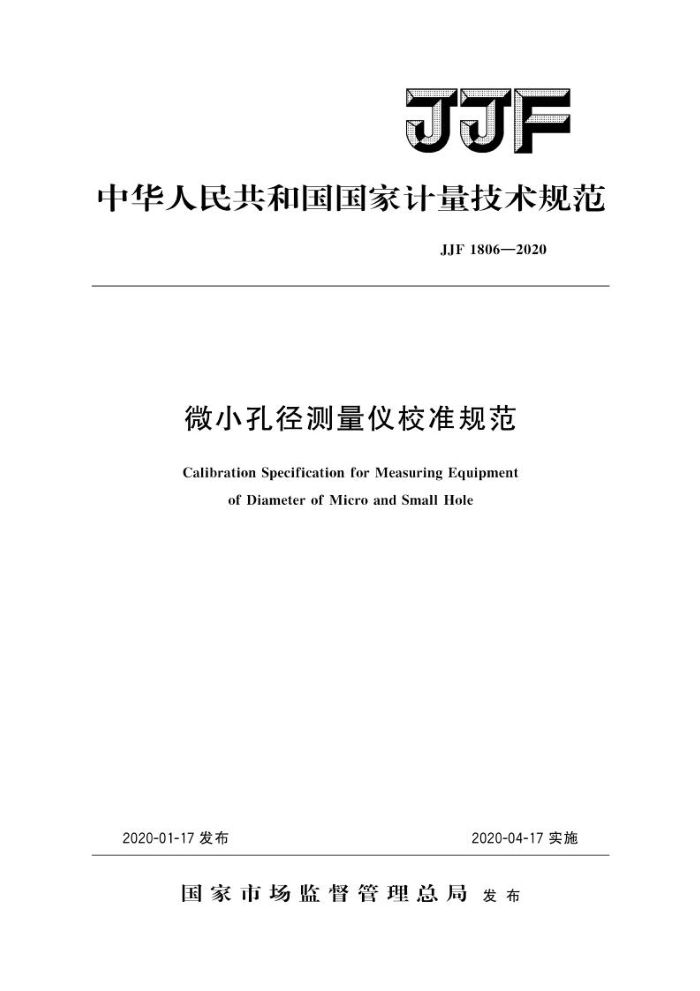

JJF 1806-2020
微小孔径测量仪校准规范
alibration Specification for Measuring Equipment of Diameter of Micro and Small Hole
2020-04-17实施
2020-01-17发布
引 言
JJF1071《国家计量校准规范编写规则》、JJF 1001《通用计量术语及定义》、JJF1059.1—2012《测量不确定度评定与表示》、JJF1064—2010《坐标测量机校准规范》、JJF1094—2001《测量仪器特性评定》、JJF 1130—2005《几何量测量设备校准中的不确定度评定指南》共同构成支撑本校准规范制定的基础性系列规范。
本规范为首次发布。
1 范围
本规范适用于微小孔径测量仪的校准，该测量仪用于测量范围为（φ0.1～φ1）mm、深度不超过3 mm、深径比不大于9∶1的微孔和测量范围为（φ1～φ20）mm、深度不超过150 mm、深径比不大于13∶1的小孔的测量。
2 引用文件
本规范引用了下列文件∶
JJG739—2005 激光干涉仪
JJF 1251—2010 坐标定位测量系统校准规范
GB/T11336—2004 直线度误差检测
GB/T17421.2—2016 机床检验通则 第 2部分;数控轴线的定位精度和重复定位精度的确定
凡是注日期的引用文件，仅注日期的版本适用于本规范∶凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
