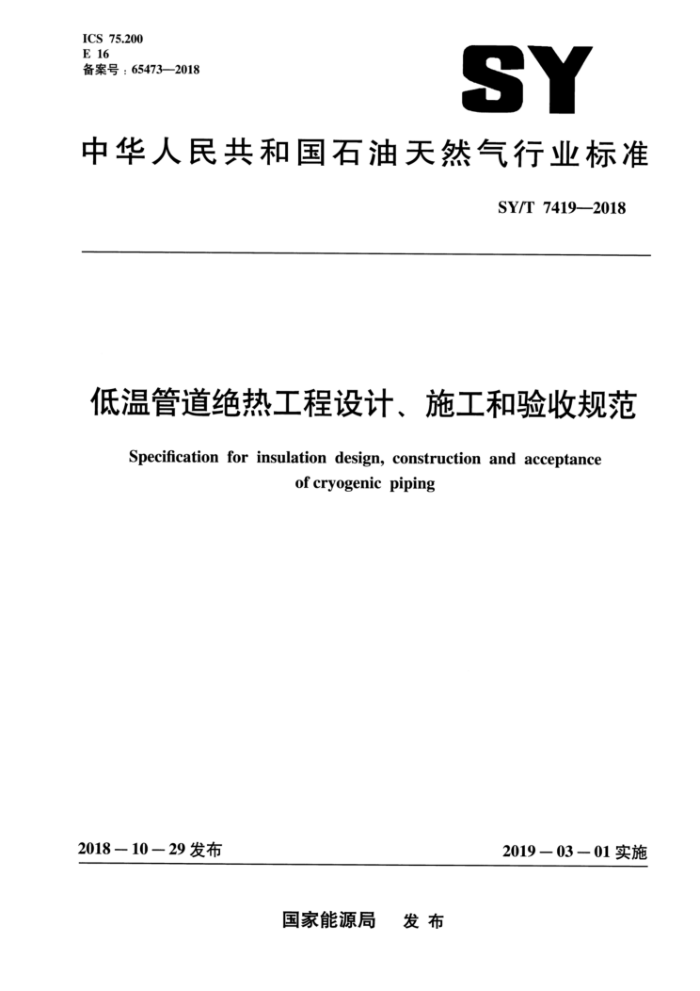

SY/T 7419-2018
低温管道绝热工程设计、施工和验收规范
Specification for insulation design,construction and acceptance of cryogenic piping
2018-10-29发布
2019-03-01实施
目 次
前言……………………………………………………………………………………………………1
1 范围………………………………………………………………………………………………………1
2 规赦性引用文件 …………………………………………………………………………………………1
3 术语、定义和符号…………………………………………………………………………………2
3.1 术语和定义…………………………………………………………………………………………2
3.2 符号…………………………………………………………………………………………… 3
4 绝热结构 ………………………………………………………………………………………………3
4.1一般要求……………………………………………………………………………………………3
4.2 绝热层……………………………………………………………………………………………… 4
4.3 防潮层………………………………………………………………………………………………4
4.4 保护层……………………………………………………………………………………………… 4
5 绝热计算…………………………………………………………………………………………………5
5.1 一般规定……………………………………………………………………………………………5
5.2 计算参数选取………………………………………………………………………………………5
5.3 冷损失量计算……………………………………………………………………………………… 6
5.4 圈筒型绝热厚度计算……………………………………………………………………………6
5.5 平面型绝鹅层厚度计算……………………………………………………………………… 8
6 材料 ………………………………………………………………………………………………9
6.1 绝热层材料性能……………………………………………………………………………………9
6.2 防潮层………………………………………………………………………………………………13
6.3 保护层………………………………………………………………………………………………13
6.4 其他材料……………………………………………………………………………………………14
6.5 材料运输、存放和保管……………………………………………………………………………15
7 施工 ………………………………………………………………………………………………………16
7.1 一般规定……………………………………………………………………………………………16
7.2 施工条件……………………………………………………………………………………………17
7.3 预制型材施工…………………………………………………………………………………17
7.4 阀门1.法兰绝热层的施工…………………………………………………………………………18
75 防潮层瓶工…………………………………………………………………………………………19
7.6 保护层施工…………………………………………………………………………………………20
8 验收…………………………………………………………………………………………………21
8.1材料验收……………………………………………………………………………………………21
8.2 施工验收……………………………………………………………………………………………21
8.3 工程验收……………………………………………………………………………………………21
9 工程交接 …………………………………………………………………………………………………22
10 健康、安全和环保………………………………………………………………………………………22
参考文献………………………………………………………………………………………………………23
