内容简介

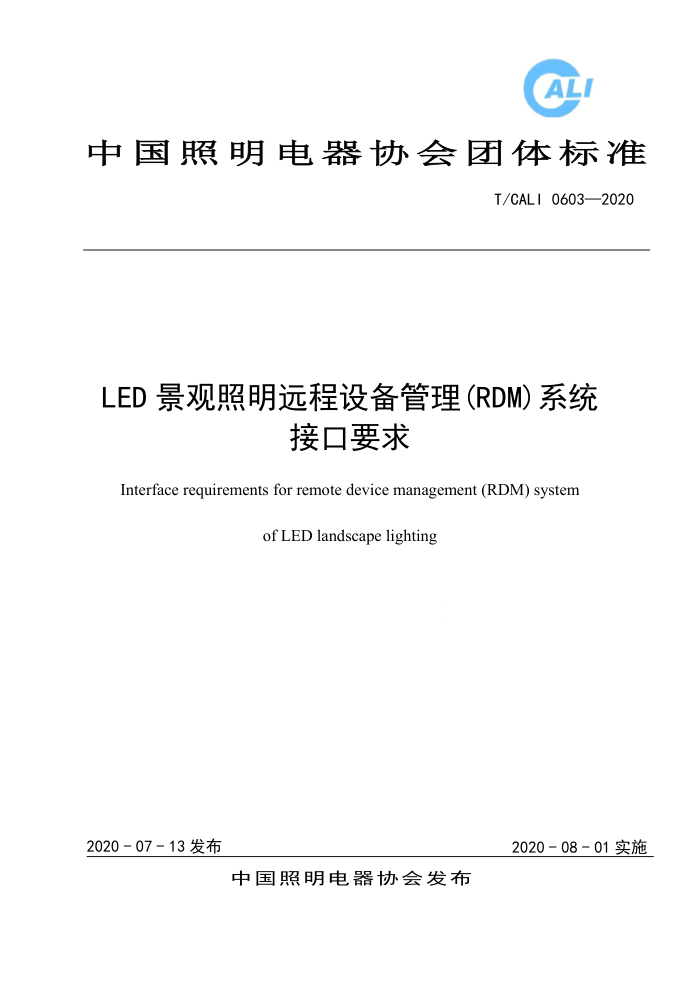

T/CALI 0603-2020LED 景观照明远程设备管理（RDM）系统接口要求
Interface requirements for remote device management (RDM)system of LED landscape lighting
2020- 08- 01 实施
2020-07- 13发布
目 次
前言 .................................................................................1
1 范围 .............................................................................. 1
2 规范性引用文件 .................................................................... 1
3 术语和定义 ........................................................................ 1
4 系统框图 .......................................................................... 2
5 一般要求 .......................................................................... 2
6 机械要求 .......................................................................... 3
7 电气要求 .......................................................................... 4
8 控制要求 .......................................................................... 6
附录 A（资料性附录） RDM 协议要求 .................................................... 9
图 1 RDM 系统框图 .................................................................... 2
图 2 灯具连接器公端与母端示意图...................................................... 3
图 3 灯具连接器引脚示意图............................................................ 4
图 4 串口引脚示意图.................................................................. 4
图 5 RJ45 接口引脚示意图 ............................................................. 6
图 6 自动编址示意图.................................................................. 8
图 A.1 数据帧格式.................................................................... 9
图 A.2 时序图....................................................................... 10
表 1 灯具连接器公端和母端尺寸要求.................................................... 3
表 2 灯具接口信号对应表（标准 DMX512 写址方式）....................................... 4
表 3 灯具接口信号对应表（自动编码写址方式）.......................................... 4
表 4 RS232 接口信号对应表 ............................................................ 5
表 5 RS422 接口信号对应表 ............................................................ 5
表 6 RS485 接口信号对应表 ............................................................ 5
表 7 RJ45 接口信号对应表 ............................................................. 6
表 A.1 RDM 控制设备数据包时序 ....................................................... 10
表 A.2 RDM 应答设备数据包时序 ....................................................... 10
表 A.3 控制设备命令类别定义......................................................... 10
表 A.4 支持的基本命令列表........................................................... 10
前 言
本标准按照GB/T 1.1—2009 给出的规则起草。
本标准由浙江晶日科技股份有限公司提出。
本标准由中国照明电器协会归口。
