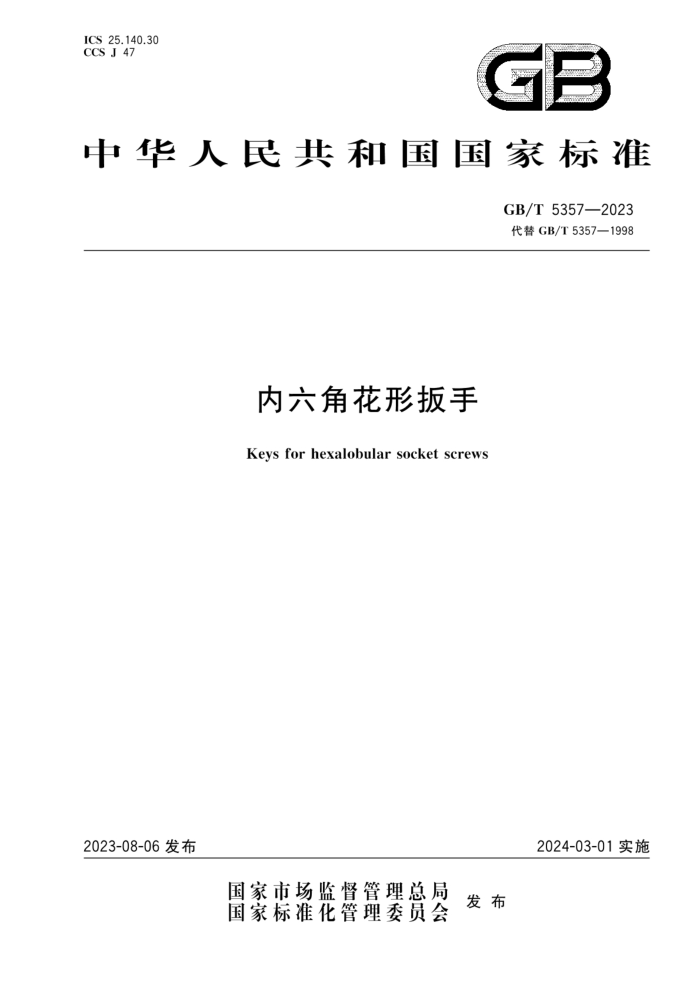

ICS 25.140.30
CCS J 47
一

中华人民共和国国家标准
GB/T 5357—2023
代替GB/T 5357—1998
内六角花形扳手
Keys for hexalobular socket screws
2023-08-06发布
2024-03-01实施
国家市场监督管理总局
发布国家标准化管理委员会
内六角花形扳手
1 范围
本文件规定了内六角花形扳手的产品分类和标记、技术要求、试验方法、检验规则和标志、包装、运输与贮存，描述了相应试验方法。
本文件适用于扳拧内六角花形螺钉与螺栓的内六角花形扳手(以下简称“扳手”)。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 230.1 金属材料 洛氏硬度试验 第1部分：试验方法GB/T 1299工模具钢
GB/T 2828.1 计数抽样检验程序 第1部分：按接收质量限(AQL)检索的逐批检验抽样计划GB/T 3077 合金结构钢
GB/T 5305 手工具包装、标志、运输与贮存
GB/T 6060.2 表面粗糙度比较样块 磨、车、镗、铣、插及刨加工表面
3 术语和定义
本文件没有需要界定的术语和定义。
4 产品分类和标记
4.1 产品分类
扳手按工作部结构分为带孔(代号H)和不带孔(无代号);按长柄型式分为标准型(无代号)、长型(代号L)、加长型(代号XL)三种型式。
4.2 产品标记
扳手的产品标记由产品名称、文件编号、工作部槽号、工作部结构代号、长柄型式代号组成。
GB/T 5357-
-长柄型式代号
一工作部结构代号
一工作部槽号
—文件编号
——产品名称
示例1:工作部槽号为T8、工作部不带孔的标准型内六角花形扳手标记为：
