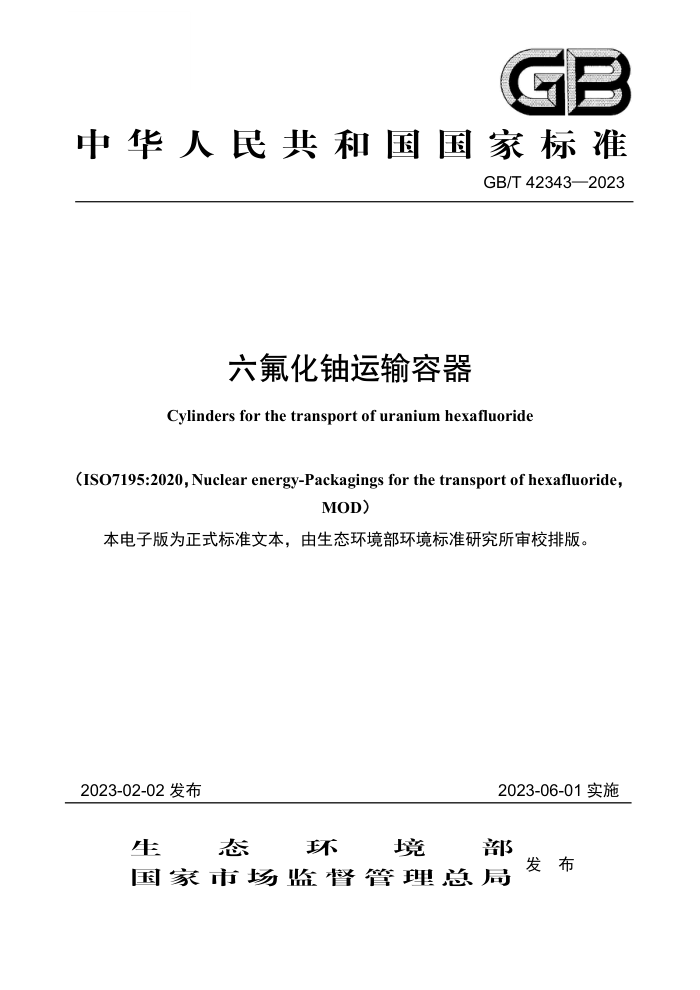

中华人民共和国国家标准
GB/T 42343—2023
六氟化铀运输容器
Cylinders for the transport of uranium hexafluoride
(ISO7195:2020,Nuclear energy-Packagings for the transport of hexafluoride,
MOD)
本电子版为正式标准文本，由生态环境部环境标准研究所审校排版。
2023-02-02发布
2023-06-01实施
生态环境部发布
国家市场监督管理总局
目次
前言……
1适用范围………………………………1
2规范性引用文件…………………………………………………………………………………………
3术语和定义…………………………………2
4质量保证…………………………2
5容器和阀门保护装置的一般要求…………………………………………………2
6容器和阀门保护装置的具体要求……………………7
7阀门和堵头的一般要求…………10
8阀门和堵头的具体要求……………………14
9装运…………15
附录A(资料性附录)
720ml容器结构简图………………17
附录B(资料性附录)8L容器结构简图……18
附录C(资料性附录)740L容器结构简图………………………………19
附录D(资料性附录)3m³容器结构简图………………………………………………………20
附录E(资料性附录)
4m³容器结构简图……………………………………………………………21
附录F(资料性附录)
DN10直角截止阀结构简图……22
附录G(资料性附录) DN25直角截止阀结构简图………………………23
附录H(资料性附录)NPT1堵头结构简图…………………………………………………………………24
六氟化铀运输容器
1 适用范围
本标准规定了运输0.1kg或以上六氟化铀容器的设计、制造和使用要求，阀门保护装置、阀门和堵头的制造和使用要求以及容器的装运要求。
本标准适用于720ml容器、8L容器、740L容器、3m³容器、4m³容器及其配套DN10直角截止阀、DN25直角截止阀和NPT1堵头。
其他规格用于运输的六氟化铀容器可参照本标准执行。
2规范性引用文件
本标准引用了下列文件或其中的条款。凡是注明日期的引用文件，仅注日期的版本适用于本标准。凡是未注明日期的引用文件，其最新版本(包括所有的修改单)适用于本标准。
GB/T 150.4
GB/T 229
GB/T 713
GB/T 1184
GB/T 1527
GB/T 1804
GB/T 2054
GB/T3131
GB 3531
GB/T 4435
GB/T 5231
GB/T 9460
GB 11806
GB/T 12716
GB/T 13296
GB/T 13808
GB/T 15620
GB/T 17230
GB/T 24511
GB/T 25150
EJ 190—1994
EJ/T307
NB/T 47009
NB/T 47010
NB/T 47013.2
压力容器 第4部分：制造、检验和验收金属材料夏比摆锤冲击试验方法锅炉和压力容器用钢板形状和位置公差 未注公差值铜及铜合金拉制管
一般公差 未注公差的线性和角度尺寸的公差镍及镍合金板锡铅钎料
低温压力容器用钢板镍及镍合金棒
加工铜及铜合金牌号和化学成分铜及铜合金焊丝放射性物品安全运输规程60密封管螺纹
锅炉、热交换器用不锈钢无缝钢管铜及铜合金挤制棒镍及镍合金焊丝
放射性物质安全运输 货包的泄漏检验承压设备用不锈钢和耐热钢钢板和钢带
工业设备化学清洗中奥氏体不锈钢钝化膜质量的测试方法 蓝点法钢制产品容器技术条件六氟化铀容器使用要求低温承压设备用低合金钢锻件承压设备用不锈钢和耐热钢锻件承压设备无损检测 第2部分：射线检测
NB/T 47013.3承压设备无损检测 第3部分：超声检测NB/T 47013.4承压设备无损检测 第4部分：磁粉检测NB/T 47013.5承压设备无损检测 第5部分：渗透检测NB/T 47013.7承压设备无损检测 第7部分：目视检测YB/T 5092焊接用不锈钢丝
3术语和定义
下列术语和定义适用于本标准。
3.1
容器cylinder配有阀门和堵头(如需要)的压力容器。
3.2
外部保护装置outer protection device容器在运输时外部加设的机械/热防护装置。
3.3
设计压力design pressure
设定的容器顶部的最高压力，与相应的设计温度一起作为容器的基本设计载荷条件，其值不低于工作压力。
3.4
最低设计金属温度minimum design metal temperature设计时，容器在运行过程中预期的各种可能条件下各元件金属温度的最低值。
3.5
皮重tare weight容器重量(包含阀门、堵头，不含阀门保护装置),称重时容器内压应小于133 Pa。
4 质量保证
容器及其外部保护装置的设计、制造、维护和修理等活动应建立有效的质量保证体系，容器制造单位和使用单位应配备相应的检验设施，确保所有活动符合相关要求。
5容器和阀门保护装置的一般要求
5.1 容器设计
5.1.1 容器的结构尺寸应符合附录A～附录E,技术要求应符合第6章的相关规定。
5.1.2容器(720ml容器除外)安装一个阀门和一个堵头或两个阀门，特殊情况下，可增加阀门或堵
头，并应符合第6章的相关规定。
5.1.3容器裙座上允许额外开孔，但是开孔应确保不影响容器的使用。
5.1.4 容器接头螺纹应符合GB/T 12716的相关要求。
5.1.5容器(附录之外的其他容器)结构设计定型前应经过冷凝收料和加热蒸发工况考核，确保容器结构与材料满足收料能力和转移能力等使用要求。
5.1.6容器设计参数见表1。
