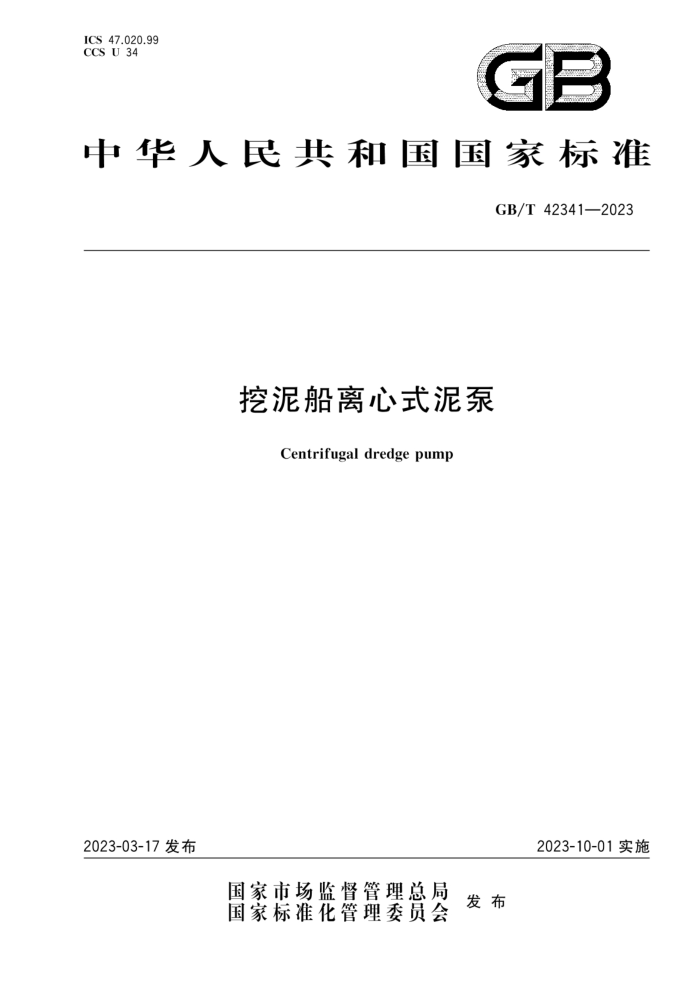

ICS 47.020.99
CCS U 34
中华人民共和国国家标准
GB/T 42341—2023
挖泥船离心式泥泵
Centrifugal dredge pump
2023-03-17发布
2023-10-01实施
国家市场监督管理总局
发布国家标准化管理委员会
GB/T 42341—2023
目次
前言 ………………………………………………………………………………………………………………Ⅲ
1 范围 …………………………………………………………………………………………………………………1
2 规范性引用文件 ………………………………………………………………………………………………1
3 术语和定义 ……………………………………………………………………………………………………1
4型式与结构 ………………………………………………………………………………………………………3
5 技术要求 …………………………………………………………………………………………………………6
6 试验方法 …………………………………………………………………………………………………9
7 检验规则……………………………………………………………………………………………………10
8 标志、包装、运输和贮存…………………………………………………………………………………12
附录 A(规范性) 泥泵效率曲线………………………………………………………………………………13
GB/T 42341—2023
挖泥船离心式泥泵
1 范围
本文件规定了挖泥船离心式泥泵的结构与型式、技术要求、试验方法、检验规则，以及标志、包装、运输和贮存。
本文件适用于挖泥船离心式泥泵(以下简称"泥泵")的设计、制造及验收。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用的文件，其最新版本(包括所有的修订单)适用于本文件。
GB/T 700 碳素结构钢
GB/T 1184—1996 形状和位置公差 未注公差值GB/T 1220 不锈钢棒GB/T 1348 球墨铸铁件
GB/T 1800.2—2020 产品几何技术规范(GPS)线性尺寸公差ISO代号体系 第2部分：标准公差带代号和孔、轴的极限偏差表
GB/T 1804—2000 一般公差 未注公差的线性和角度尺寸的公差GB/T 3077 合金结构钢
GB/T 3098.1—2010 紧固件机械性能 螺栓、螺钉和螺柱GB/T 6414—2017 铸件 尺寸公差、几何公差与机械加工余量
GB/T 7233.1—2009 铸钢件 超声检测 第1部分：一般用途铸钢件GB/T 8263 抗磨白口铸铁件
GB/T 8923.1—2011 涂覆涂料前钢材表面处理 表面清洁度的目视评定 第1部分：未涂覆过的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级
GB/T 9239.1—2006 机械振动 恒态(刚性)转子平衡品质要求 第1部分：规范与平衡允差的检验
GB/T 11351—2017 铸件重量公差GB/T 11352一般工程用铸造碳钢件GB/T 13306 标牌
GB/T 18149 离心泵、混流泵和轴流泵 水力性能试验规范 精密级GB/T 19418—2003 钢的弧焊接头 缺陷质量分级指南JB/T 8467—2014 锻钢件超声检测
3 术语和定义
下列术语和定义适用于本文件。
3.1
单壳泥泵 single walled dredge pump泵壳采用单层结构的泥泵。
3.2
双壳泥泵 double walled dredge pump泵壳采用双层结构的泥泵。
3.3
内泵壳 inner casing双壳泥泵中收集叶轮输出的介质并进行能量转换和承受磨损的过流部件。
3.4
外泵壳 outer casing双壳泥泵中主要承受压力的结构件。
3.5
衬板 wearing plate
安装在叶轮与前、后泵盖(或外泵壳)之间，用于保护泵盖与泵壳的耐磨板。注：根据安装位置分为前衬板和后衬板，按结构形式分为内衬板和外衬板。
3.6
吸口衬管 suction nozzle liner安装在泥泵吸口端，用于导流和保护前泵盖的耐磨管。
3.7
出口衬管discharge liner安装在双壳泥泵出口端，用于导流和保护外泵壳的耐磨管。
3.8
吸口直径 suction nozzle diameter泥泵吸口法兰端面处的内径。
3.9
出口直径 discharge diameter
泥泵出口法兰端面处的内径。
3.10
叶轮口环 screw bush安装在叶轮进口端，用来保护叶轮并与吸口衬套或吸口密封圈形成间隙密封的耐磨环。
3.11
叶轮出口宽度 impeller outlet width叶轮出口端两盖板(叶墙)间的宽度。
3.12
比转速 specific speed
比转数
ns
清水工况下，以泥泵在最佳效率点的转速、叶轮入口的流量和扬程的特征量，按式(1)计算。
3.65nQ¹2
……………………(1)
n,=H³/4
式中：
n,——比转速；
n ——泵转速，单位为转每分(r/min);Q——流量，单位为立方米每秒(m³/s);H—-扬程，单位为米(m)。
3.13
泵盖 casing cover
安装在泵壳上与泥泵吸入短节或轴承体托架相连的结构件。
注：与吸入短节相连的称为前泵盖，与轴承体托架相连的称为后泵盖。前泵盖若为内外分体结构，则外部称为大泵盖，内部称为小泵盖。
4 型式与结构
4.1 型式
泥泵有单壳泥泵和双壳泥泵两种型式。
4.2 型号
泥泵产品型号编制规则见图1。
吸口直径，单位为厘米(cm);叶轮出口宽度，单位为厘米(cm);叶轮外径，单位为厘米(cm);
—泥泵型式，D表示单壳泥泵，S表示双壳泥泵；制造厂名称缩写，可为1～3个大写汉语拼音字母。
图1 泥泵产品型号编制规则
示例：
×××企业生产的单壳泥泵，叶轮外径194 cm,叶轮出口宽度39 cm,吸口直径85cm,泥泵型号为×××-D-194-
39-85。
4.3 结构
4.3.1 单壳泥泵
单壳泥泵典型结构示意图见图2。
