ICS 03.220.20;93.080.30
CCS R 85

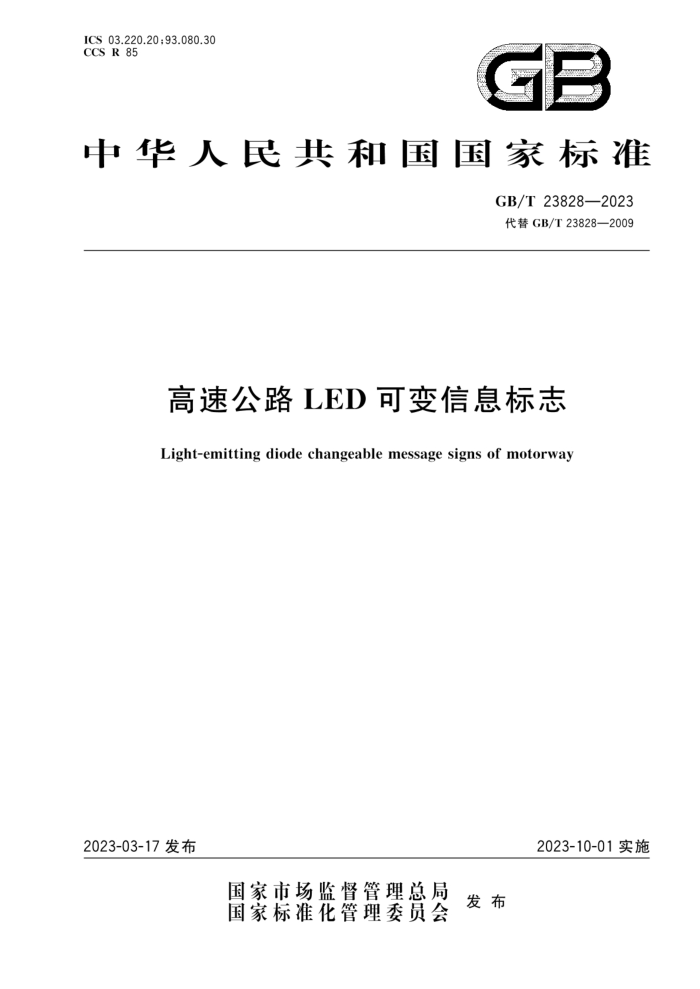

中华人民共和国国家标准
GB/T 23828—2023
代替GB/T 23828—2009
高速公路LED可变信息标志
Light-emitting diode changeable message signs of motorway
2023-03-17发布
2023-10-01实施
国家市场监督管理总局
发布国家标准化管理委员会
目次
前言 ………………………………………………………………………………………………………………I
1范围 …………………………………………………………………………………………………………………1
2规范性引用文件 …………………………………………………………………………………………………1
3 术语和定义 ……………………………………………………………………………………………………2
4 分类、组成与型号………………………………………………………………………………………………3
5技术要求 ………………………………………………………………………………………………………4
6试验方法………………………………………………………………………………………………………12
7检验规则…………………………………………………………………………………………………………18
8 标志、包装、运输和贮存…………………………………………………………………………………20
附录A(规范性)数据交换格式……………………………………………………………………………22
参考文献 ……………………………………………………………………………………………………………38
高速公路LED可变信息标志
1 范围
本文件规定了高速公路发光二极管(LED)可变信息标志的分类、组成与型号、技术要求、试验方法、检验规则，以及标志、包装、运输和贮存。
本文件适用于高速公路LED可变信息标志的生产、使用和检验。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 191 包装储运图示标志
GB/T 2312 信息交换用汉字编码字符集 基本集
GB/T 2423.1 电工电子产品环境试验 第2部分：试验方法 试验A:低温
GB/T 2423.2 电工电子产品环境试验 第2部分：试验方法 试验B:高温
GB/T 2423.3 环境试验 第2部分：试验方法 试验Cab:恒定湿热试验
GB/T 2423.10 环境试验 第2部分：试验方法 试验Fc:振动(正弦)
GB/T 2423.17 电工电子产品环境试验 第2部分：试验方法 试验Ka:盐雾
GB/T 2423.22 环境试验 第2部分：试验方法 试验N:温度变化
GB/T 3681.1 塑料 太阳辐射暴露试验方法 第1部分：总则GB/T 4208—2017 外壳防护等级(IP代码)
GB 4943.1 音视频、信息技术和通信技术设备 第1部分：安全要求
GB/T 5080.7 设备可靠性试验 恒定失效率假设下的失效率与平均无故障时间的验证试验方案
GB 5768.2 道路交通标志和标线 第2部分：道路交通标志
GB/T 9254.2 信息技术设备、多媒体设备和接收机 电磁兼容 第2部分：抗扰度要求GB/T 11460 信息技术 汉字字型要求和检测方法
GB/T 17626.2 电磁兼容 试验和测量技术 静电放电抗扰度试验GB/T 17626.3 电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验GB/T 17626.4 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验
GB/T 18802.11 低压电涌保护器(SPD) 第11部分：低压电源系统的电涌保护器 性能要求和试验方法
GB/T 34428.1 高速公路监控设施通信规程 第1部分：通用规程GB/T 34428.3 高速公路监控设施通信规程 第3部分：LED可变信息标志GB 35114 公共安全视频监控联网信息安全技术要求SJ/T 11141 发光二极管(LED)显示屏通用规范
IEEE 802.3-2018 信息技术 系统间的通信和信息交换 局域网和城域网 特定要求 第3部
分：基于冲突检测的载波侦听多路访问(CSMA/CD)存取方法和物理层规范[Information technology—Telecommunications and information exchange between systems—Local and metropolitan area networks—Specific requirement—Part 3:Carrier sense multiple access with collision detection(CSMA/CD)accessmethod and physical layer specifications]
3 术语和定义
SJ/T11141界定的以及下列术语和定义适用于本文件。
3.1
LED可变信息标志 LED changeable message signs
全屏以LED为发光单元，可通过自动或手动控制在显示屏上变换不同交通信息的设备。
3.2
像素 pixel
LED可变信息标志的最小成像单元。
3.3
LED屏体 LED panel
由一个或若干个显示模组拼接而成，可由显示控制系统进行控制，完成画面显示。[来源：SJ/T 11141—2017,3.2]
3.4
像素点间距dotpitch
相邻像素间的中心距。
3.5
半强角 half-intensity angle单粒LED的发光强度为其最大发光强度一半时的测量光轴与最大发光强度测量光轴的最小夹角。
3.6
偏差角 angle of deflection单粒LED最大发光强度的测量光轴与法向光轴之间的夹角。
3.7
视认角 viewing angle
观察者(正常人，矫正视力1.0以上)在环境照度大于500001x的晴天、太阳光正面照射标志面的条件下，偏离标志面法线方向后，在规定距离内仍能正确认读标志内容的最大偏离角度。
3.8
静态视认距离 static distinguishing distance
观察者(正常人，矫正视力1.0以上)在环境照度大于50000 lx的晴天、太阳光正面照射标志面的条件下，在规定的视认角内，能够正确认读标志内容的最大距离。
3.9
动态视认距离 dynamic distinguishing distance
观察者(正常人，矫正视力1.0以上)在环境照度大于500001x的晴天、太阳光正面照射标志面的条件下，当车速为120km/h时，在规定的视认角内，能够正确认读标志内容的最大距离。
