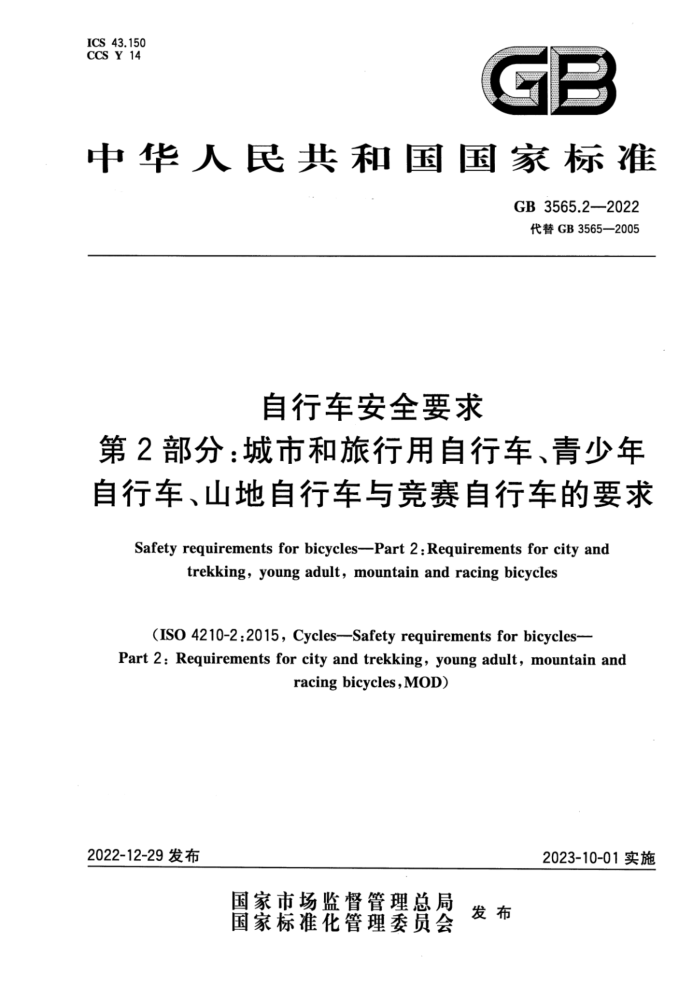

ICS 43.150
GB
CCS Y 14
中华人民共和国国家标准
GB 3565.2—2022
代替GB 3565-2005
自行车安全要求
第2部分：城市和旅行用自行车、青少年自行车、山地自行车与竞赛自行车的要求
Safety requirements for bicycles—Part 2:Requirements for city andtrekking, young adult, mountain and racing bicycles
(ISO 4210-2:2015,Cycles—Safety requirements for bicycles—
Part 2:Requirements for city and trekking, young adult, mountain andracing bicycles,MOD)
2022-12-29发布
2023-10-01实施
国家市场监督管理总局
发布国家标准化管理委员会
GB 3565.2-2022
目次
前言 ……………………………………………………………………………………………………Ⅲ
引言 ………………………………………………………………………………………………………V
1 范围…………………………………………………………………………………………………1
2 规范性引用文件 ………………………………………………………………………………………………2
3 术语和定义 ……………………………………………………………………………………………………3
4 要求………………………………………………………………………………………………………3
4.1 有害物质……………………………………………………………………………………………3
4.2 锐边 ……………………………………………………………………………………………………3
4.3 与安全相关的紧固件可靠性和强度 ………………………………………………………………3
4.4 裂纹检查方法 ………………………………………………………………………………………3
4.5 突出物………………………………………………………………………………………………4
4.6 车闸 …………………………………………………………………………………………………4
4.7 车把 ……………………………………………………………………………………………………8
4.8 车架………………………………………………………………………………………………12
4.9 前叉…………………………………………………………………………………………………13
4.10 车轮与车轮/轮胎组合件…………………………………………………………………………14
4.11 轮辋、外胎和内胎………………………………………………………………………………16
4.12 前泥板 ……………………………………………………………………………………………17
4.13 脚蹬和脚蹬/曲柄驱动系统…………………………………………………………………………17
4.14 驱动链条与驱动传动带 ………………………………………………………………………20
4.15 链轮与传动带驱动保护装置 ………………………………………………………………………20
4.16 鞍座与鞍管 ………………………………………………………………………………………23
4.17 辐条挡盘 …………………………………………………………………………………………24
4.18 行李架 ……………………………………………………………………………………………24
4.19 装配完整自行车的道路试验 …………………………………………………………………24
4.20 照明系统和反射器 …………………………………………………………………………………24
4.21 鸣号装置 …………………………………………………………………………………………25
5 制造商说明书……………………………………………………………………………………………26
6 标识…………………………………………………………………………………………………27
6.1 位置和内容………………………………………………………………………………………27
6.2 耐久性试验……………………………………………………………………………………28
附录 A(资料性) 本文件与ISO 4210-2:2015结构编号对照………………………………………29
附录 B(资料性) 本文件与ISO 4210-2:2015的技术差异及其原因 ………………………………32
附录C(资料性) 车把几何位置…………………………………………………………………34
参考文献 ……………………………………………………………………………………35
GB 3565.2-2022
前 言
本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB(/T)3565《自行车安全要求》的第2部分。GB(/T)3565已经发布了以下部分：
——第1部分：术语和定义；
——第2部分：城市和旅行用自行车、青少年自行车、山地自行车与竞赛自行车的要求；
——第3部分：一般试验方法；
——第4部分：车闸试验方法；
——第5部分：车把试验方法；
——第6部分：车架与前叉试验方法；
——第7部分：车轮与轮辋试验方法；
——第8部分：脚蹬与驱动系统试验方法；
——第9部分：鞍座与鞍管试验方法。
本文件代替GB 3565—2005《自行车安全要求》,与GB 3565—2005相比，除结构调整和编辑性改动外，主要技术变化如下：
a) 更改了适用范围，与ISO 4210:2015的适用范围一致，并增加了“和共享自行车”(见第1章，2005年版的第1章);
b)更改了术语和定义(见第3章，2005年版的第3章);
c) 增加了有害物质的要求(见4.1);
d) 增加了与安全相关的紧固件可靠性和强度的要求(见4.3);
e) 增加了裂纹检查方法(见4.4);
f) 更改了突出物的要求(见4.5,2005年版的4.2);
g)更改了车闸的要求(见4.6,2005年版的第5章);
h)更改了车把的要求(见4.7,2005年版的第6章);
i) 更改了车架的要求(见4.8,2005年版的第7章);
j) 更改了前叉的要求(见4.9,2005年版的第8章);
k)更改了车轮与车轮/轮胎组合件的要求(见4.10,2005年版的第9章);
1) 更改了轮辋、外胎和内胎的要求(见4.11,2005年版的第10章);
m)增加了前泥板的要求(见4.12);
n)更改了脚蹬和脚蹬/曲柄驱动系统的要求(见4.13,2005年版的第11章);o) 增加了驱动传动带的要求(见4.14.2);
p) 更改了链轮与传动带驱动保护装置(见4.15,2005年版的第14章);q)更改了鞍座与鞍管的要求(见4.16,2005年版的第12章);r) 更改了辐条保护盘的要求(见4.17,2005年版的第15章);s) 增加了行李架的要求(见4.18);
t) 更改了装配完整自行车的道路试验的要求(见4.19,2005年版的第21章);u)更改了照明系统和反射器的要求(见4.20,2005年版的第17章);v)更改了鸣号装置的要求(见4.21,2005年版的第18章);w)更改了制造商说明书的要求(见第5章，2005年版的第19章);
Ⅲ
自行车安全要求
第2部分：城市和旅行用自行车、青少年自行车、山地自行车与竞赛自行车的要求
1 范围
本文件规定了各种鞍座高度(见表1)的自行车及其零部件在设计、装配和试验方面的安全和性能要求，同时为制造商编制自行车使用和保养方面的操作说明给出了技术指南。
本文件适用于鞍座最大高度大于或等于635 mm且小于750 mm的青少年自行车，鞍座最大高度大于或等于635 mm的城市和旅行用自行车、山地自行车与竞赛自行车，包括折叠自行车(见表1和图1)和共享自行车。
本文件不适用于特殊类型的自行车，例如：送货自行车、斜躺式自行车、串列自行车、小轮竞技自行车以及设计和装配用于苛刻条件下骑行的自行车，如经批准的比赛、表演或特技类的自行车。
注：对于鞍座最大高度小于或等于435 mm的自行车，见GB 6675.2;对于鞍座最大高度大于435 mm且小于635 mm的自行车，见GB 14746。
表1 鞍座最大高度
自行车类型
鞍座最大高度H
城市和旅行用自行车
≥635
青少年自行车
≥635且<750
山地自行车
≥635
单位为竞米
竞赛自行车
≥635
1-
2
安
地
标引序号说明：
H—鞍座最大高度；
1—最小插入深度标记；
2 ——地平面，
图1 鞍座最大高度
