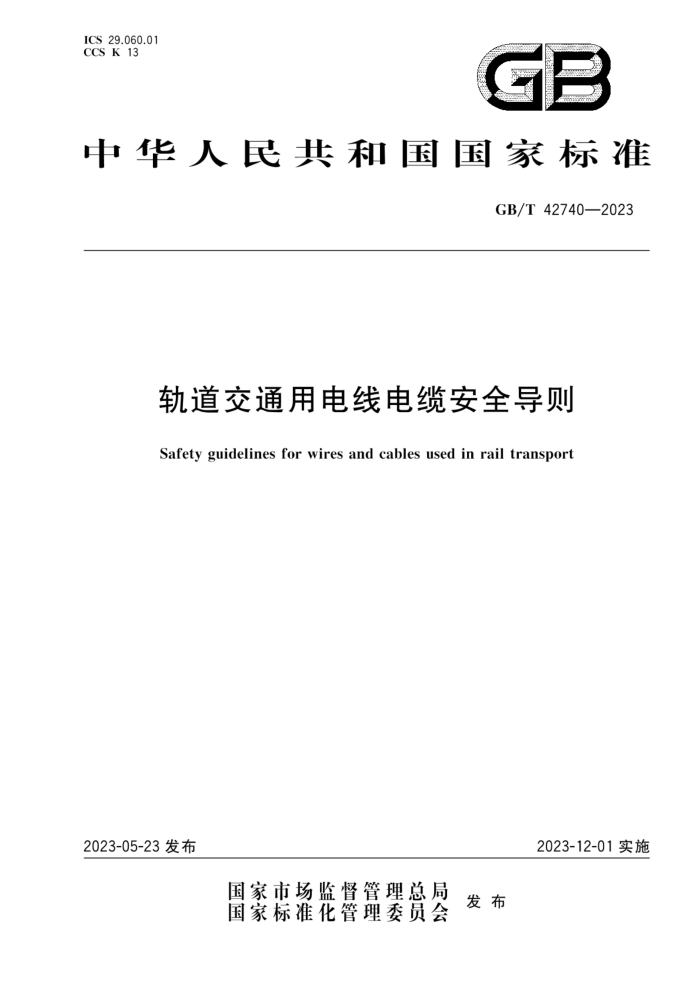

ICS 29.060.01
CCS K 13
中华人民共和国国家标准
GB/T 42740—2023
轨道交通用电线电缆安全导则
Safety guidelines for wires and cables used in rail transport
2023-05-23发布
2023-12-01实施
国家市场监督管理总局
发布国家标准化管理委员会
目次
前言 ………………………………………………………………………………………………………………I
1 范围 …………………………………………………………………………………………………………………1
2 规范性引用文件 ……………………………………………………………………………………………1
3 术语和定义 …………………………………………………………………………………………………1
4 轨道交通沿线的环境条件 …………………………………………………………………………………1
4.1 轨道交通工程沿线的环境条件 ………………………………………………………………………1
4.2 轨道交通用电线电缆的使用特性和对环境条件的要求 ……………………………………………2
5电线电缆产品分类和标识 ……………………………………………………………………………………2
5.1 电线电缆产品分类 …………………………………………………………………………………………2
5.2 电线电缆产品标识 ………………………………………………………………………………………3
6 电线电缆产品选用通则 ………………………………………………………………………………………3
7 与安全因素有关的电线电缆设计通则 ………………………………………………………………………3
7.1电线电缆产品外观 ………………………………………………………………………………………3
7.2 额定电压 ……………………………………………………………………………………………………3
7.3 载流量 ………………………………………………………………………………………………………4
7.4 温度效应 ………………………………………………………………………………………………4
7.5 机械应力 …………………………………………………………………………………………………5
7.6 屏蔽特性 …………………………………………………………………………………………………6
7.7 燃烧特性 …………………………………………………………………………………………………7
7.8 耐生物侵害性 …………………………………………………………………………………………7
7.9 耐候性能 …………………………………………………………………………………………………7
7.10 径向防水性能…………………………………………………………………………………………7
7.11 吸水性能………………………………………………………………………………………………7
7.12 电气性能………………………………………………………………………………………………7
8 敷设与防护 ………………………………………………………………………………………………………7
9 敷设后检查和试验 ………………………………………………………………………………………………8
10 包装、运输和贮存 …………………………………………………………………………………………9
10.1包装………………………………………………………………………………………………………9
10.2 运输和贮存………………………………………………………………………………………………9
参考文献 …………………………………………………………………………………………………………10
轨道交通用电线电缆安全导则
1 范围
本文件规定了轨道交通用电线电缆的使用环境、分类和标识、选用通则、设计通则、敷设与防护、检查与试验、包装、运输和贮存等与安全因素相关的要求。
本文件适用于轨道交通工程和设备用电线电缆生产、使用和验收。
本文件不适用于轨道交通车辆用电线电缆以及轨道交通接触网用接触线和绞线的生产、使用和验收。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 2900.10 电工术语 电缆
GB/T 6995.3 电线电缆识别标志方法 第3部分：电线电缆识别标志
GB/T 6995.4 电线电缆识别标志方法 第4部分：电气装备电线电缆绝缘线芯识别标志
GB/T 6995.5 电线电缆识别标志方法 第5部分：电力电缆绝缘线芯识别标志GB/T 10411—2005 城市轨道交通直流牵引供电系统GB/T 12527 额定电压1kV及以下架空绝缘电缆GB/T 19666—2019 阻燃和耐火电线电缆或光缆通则
GB/T 28427 电气化铁路27.5 kV单相交流交联聚乙烯绝缘电缆及附件GB 31247—2014 电缆及光缆燃烧性能分级GB/T 34016—2017 防鼠和防蚁电线电缆通则GB 50157 地铁设计规范JB/T 8996 高压电缆选择导则TB 10006 铁路通信设计规范TB 10007 铁路信号设计规范
IEC 62440 额定电压不超过450/750 V的电缆 使用指南(Electric cables with a rated voltage notexceeding 450/750 V—Guide to use)
3 术语和定义
GB/T 2900.10界定的术语和定义适用于本文件。
4 轨道交通沿线的环境条件
4.1 轨道交通工程沿线的环境条件
轨道交通分为干线铁路、市域(郊)铁路、城际轨道交通和城市轨道交通四大类，其轨道敷设于地下、地面、高架和隧道等处。
我国地域辽阔，轨道交通沿线环境条件复杂，气候多变。北方地区气候干燥，冬天寒冷；南方地区温暖潮湿；西南部高原地区，昼夜温差较大；东部沿海地区夏季时常遭受台风袭扰。
轨道交通沿线电气设施、设备种类繁杂，电线电缆品种繁多、特性各异，应根据实际工况正确选用电线电缆品种和规格。
4.2 轨道交通用电线电缆的使用特性和对环境条件的要求
电线电缆安全可靠运行，与电线电缆的使用特性、沿线环境条件和敷设安装时的环境条件等因素密切相关。电线电缆的使用特性和对环境条件的要求符合以下规定。
a) 电线电缆运行时的环境温度应符合产品标准的规定。当产品标准未规定时，电线电缆运行时的环境温度宜为-40℃～+60℃。
b) 电线电缆不宜在可能长期积水的电缆沟或电缆管道中使用。无法避免长期积水或在水中使用时，应采取工程防护措施或选择具有径向防水特性的电缆。
c) 电线电缆运行时，应采取适当防护措施，避免被油料侵蚀。
d) 电线电缆敷设安装时的环境温度应符合产品标准的规定。当产品标准未规定时，聚乙烯绝缘和护套电线电缆敷设安装时的环境温度不宜低于-10℃;聚氯乙烯绝缘和/或聚氯乙烯护套电线电缆、无卤阻燃护套电线电缆敷设安装时的环境温度不宜低于0℃。
e) 电线电缆的最小弯曲半径应符合产品标准的规定。当产品标准未规定时，电线电缆的最小弯曲半径可参照同类别产品标准确定。
5 电线电缆产品分类和标识
5.1 电线电缆产品分类
5.1.1 轨道交通用信号电缆包括如下。
a) 普通信号电缆：用于额定电压交流500V或直流1000V及以下传输轨道交通信号、音频信号或某些自动装置的连接。
b) 数字信号电缆：用于连接轨道交通信号系统中有关设备和控制装置，可实现1MHz(模拟信号)、2Mbit/s(数字信号)控制信息传输，以及额定电压交流750V或直流1100V及以下系统设备的供电。
c) 计轴电缆：用于连接额定电压交流500V或直流1000V及以下的列车计轴器。
d) 应答器或有源信标电缆：用于在地面电子单元(LEU)与应答器或有源信标之间传输报文数据信息。
5.1.2 轨道交通用电力电缆包括如下。
a) 额定电压26/35kV及以下电力电缆：用于额定电压35 kV及以下配电网或系统设备。
b)轨道交通1500V及以下直流牵引电力电缆：用于轨道交通额定电压1500 V及750 V等直流牵引供电系统。
c) 电气化铁路27.5kV单相交流交联聚乙烯绝缘电力电缆：用于额定电压27.5 kV的单相交流电气化铁路牵引供电系统。
5.1.3 电气装备用电线电缆包括如下。
a) 额定电压450/750V及以下电缆电线和软线：用于额定电压不超过450/750V的电气线路。
b) 额定电压450/750V及以下控制电缆：用于额定电压450/750V及以下控制、监控回路及保护线路等场合。
5.1.4 轨道交通用漏泄同轴电缆：用于轨道交通车站及区间、车辆段/停车场等需要无线信号覆盖的场所。
5.1.5 轨道交通用光缆：用于高速率、大容量数字通信信息的传输。
5.2 电线电缆产品标识
电线电缆标识符合以下规定。
a) 绝缘线芯标识应符合产品标准的规定。当产品标准未规定时，应符合GB/T 6995.4或
GB/T 6995.5的规定或由供需双方协商确定。
b) 光缆光纤涂覆层、松套管识别色标应符合产品标准的规定。
c) 电线电缆成品的标识应符合产品标准的规定。当产品标准未规定时，应符合GB/T 6995.3的规定。
d) 对于有阻燃、耐火性能要求的电线电缆，其燃烧特性代号应符合GB/T 19666—2019的规定，如需对燃烧性能进行分级，其代号应符合GB31247—2014的规定。
e) 无卤低烟类电线电缆绝缘和护套的代号应符合行业或国家相关产品标准的规定。
6 电线电缆产品选用通则
选用电线电缆，宜考虑其用途、电气系统的设计参数、运行工况条件、敷设安装条件以及机械防护条件等要素，具体包括以下内容。
a) 信号电缆按TB10007或GB50157的相关规定选择。导体材料宜采用GB/T 3952规定的铜
线坯，牌号为TU2、T1或T2,导体宜采用GB/T 3953规定的TR型圆铜线，导体结构宜选用单根导体结构，导体的标称截面积/标称直径优先选用0.785 mm²/1.0 mm、1.0 mm²/
1.13 mm、1.5 mm²/1.38 mm和2.5 mm²/1.76 mm四种规格。线组结构宜选用对线组或四线组。
b)信号电缆在有电磁干扰的线路区段使用时，应选用满足屏蔽性能要求的信号电缆。
c) 额定电压450/750 V及以下电线电缆按IEC62440的规定选择。
d) 额定电压0.6/1kV及以上电力电缆按JB/T 8996的规定选择。
e) 额定电压1500V及以下直流牵引电力电缆按GB/T 10411—2005第6章的规定选择。
f) 漏泄同轴电缆的选用宜考虑在工作频率下的传输距离和辐射强度。
g) 光缆按TB 10006或GB 50157的相关规定选择。
h) 地下空间或隧道等线路敷设时，应采用无卤低烟阻燃电缆；地面或高架等线路敷设时，宜采用阻燃电缆，电缆宜具有耐候性能，电缆敷设时应采用遮阳等防护措施；阻燃类别/等级根据使用场景确定。
i) 消防设备用电线电缆按相关设计规范选择。
7 与安全因素有关的电线电缆设计通则
7.1 电线电缆产品外观
7.1.1 电线电缆外表面应连续、光滑、圆整，有标识。
7.1.2 漏泄同轴电缆表面应有一条或两条凸起且清晰可辨的标识线，且与电缆轴线平行，与电缆最大场强漏泄方向相反。
7.2 额定电压
应根据供电系统、配电系统和用电设备的额定电压确定电线电缆的额定电压。供电系统、配电系统和用电设备的额定电压不应高于电线电缆的额定电压。
7.3 载流量
7.3.1 导体标称截面积设计计算应依据电力电缆和电气装备用电线电缆的载流量。载流量设计宜考虑三种情况：
a) 额定载流量(100%负荷因数);
b) 周期性负荷(负荷曲线等)载流量；
c) 短时、超载、应急、断续负荷载流量。
7.3.2 电线电缆本体结构、敷设条件及环境条件等会影响电线电缆的载流能力。在特定条件下可使用但不限于下列影响因素修正载流量：
a) 电缆各部分热阻；
b) 敷设方式；
c) 环境温度；
d) 周围介质的热阻；
e) 接地方式；
f) 供电频率(如果不同于50 Hz);
g)谐波。
7.3.3 电线电缆导体截面积(标称截面积)的设计计算不应仅基于载流量，在特定条件下还宜考虑但不限于如下因素：
a) 热效应；
b) 过载和短路电流；
c) 电压降；
d) 机械强度。
7.4 温度效应
7.4.1 通用要求
7.4.1.1 电线电缆导体运行工作温度不应高于相应产品标准中的规定值。电线电缆导体中电流的热效应与环境条件(如土壤、日照等)热效应的任何组合均不应使导体最高工作温度超过规定值。
7.4.1.2 电线电缆因受到辐射(如日照或红外线)导致表面温度超过规定的环境温度，在评估电线电缆的载流量和绝缘及护套热老化性能时宜考虑其影响。
7.4.1.3 采用热塑性绝缘和热塑性护套的电线电缆，应符合相关标准要求的使用温度环境。如果暴露在不符合相关标准规定的温度环境中，即使短时间内，也可能会影响绝缘或护套的机械物理性能，此时宜考虑电线电缆所受应力的影响。
7.4.2 高温环境
7.4.2.1 电线电缆运行的最高环境温度应符合4.2a)的规定。
7.4.2.2 电线电缆局部在超过规定的环境温度中运行时，宜考虑温度对其传输性能的影响。
7.4.3 低温环境
7.4.3.1 电线电缆运行的最低环境温度应符合4.2a)的规定。
7.4.3.2 电线电缆敷设安装时的最低环境温度应符合4.2d)的规定。
