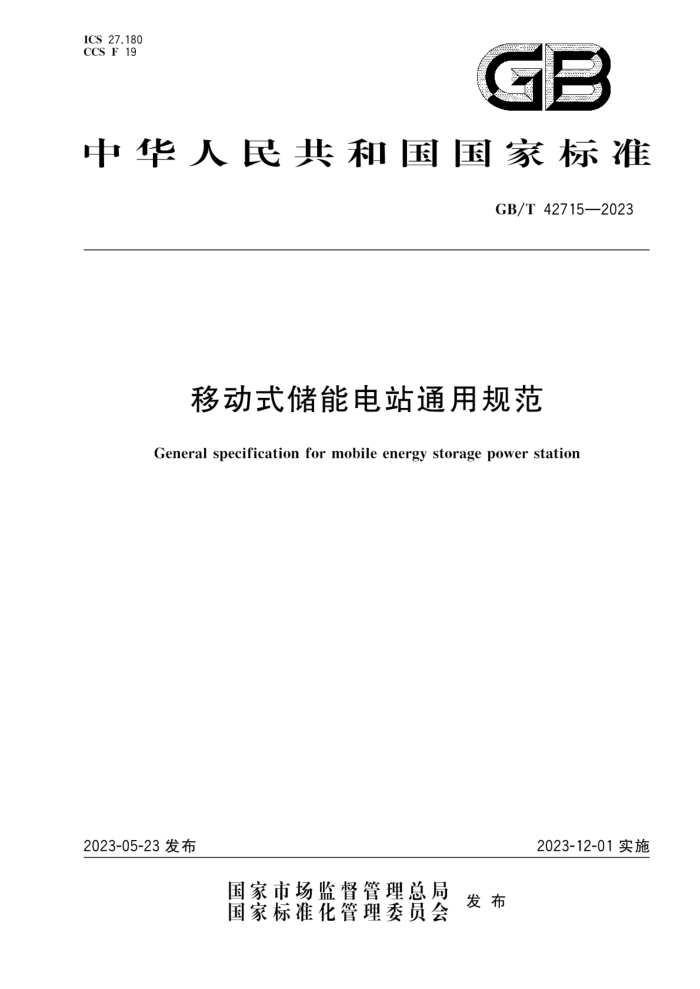

ICS 27.180
CCS F 19
13
中华人民共和国国家标准
GB/T 42715—2023
移动式储能电站通用规范
General specification for mobile energy storage power station
2023-05-23发布
2023-12-01实施
国家市场监督管理总局
发布国家标准化管理委员会
目次
前言 ………………………………………………………………………………………………………………
1 范围 …………………………………………………………………………………………………………………1
2 规范性引用文件 …………………………………………………………………………………………1
3 术语和定义 ……………………………………………………………………………………………………2
4 分类及架构 ……………………………………………………………………………………………………2
5 使用条件 …………………………………………………………………………………………………………3
6 外观及机械性能 …………………………………………………………………………………………………3
7 基本功能 …………………………………………………………………………………………………………4
8 电气性能 …………………………………………………………………………………………………………4
9 环保与安全 ………………………………………………………………………………………………………5
10 主要设备……………………………………………………………………………………………………6
11 试验…………………………………………………………………………………………………………9
12 运行维护 ……………………………………………………………………………………………………17
13 标志、运输和贮存…………………………………………………………………………………………18
附录 A(规范性) 移动式储能电站试验项目………………………………………………………………20
GB/T 42715—2023
移动式储能电站通用规范
1 范围
本文件规定了移动式储能电站的分类及架构、使用条件、外观与机械性能、基本功能、电气性能、环保与安全、主要设备、试验、运行维护以及标志、运输和贮存的要求。
本文件适用于10kV及以下电压等级，采用电化学电池、超级电容器、飞轮为电能存储介质的移动式储能电站的设计、制造、试验、检测、运行、维护和检修等。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 1413 系列1集装箱 分类、尺寸和额定质量GB/T 4208外壳防护等级(IP代码)
GB 4793.1 测量、控制和实验室用电气设备的安全要求 第1部分：通用要求GB/T 5338 系列1集装箱 技术要求和试验方法 第1部分：通用集装箱
GB/T7251.1 低压成套开关设备和控制设备 第1部分：总则GB/T 12326 电能质量 电压波动和闪变GB/T 13729 远动终端设备
GB/T 14549 电能质量 公用电网谐波GB/T 15543 电能质量 三相电压不平衡GB/T 15945 电能质量 电力系统频率偏差
GB/T 19582.3 基于Modbus协议的工业自动化网络规范 第3部分：Modbus协议在TCP/IP上的实现指南
GB/T 20138 电器设备外壳对外界机械碰撞的防护等级(IK代码)GB/T 20234.3 电动汽车传导充电用连接装置 第3部分：直流充电接口GB/T 20840.2 互感器 第2部分：电流互感器的补充技术要求GB/T 20840.3 互感器 第3部分：电磁式电压互感器的补充技术要求GB/T 27748.1 固定式燃料电池发电系统 第1部分：安全GB/T 27748.3 固定式燃料电池发电系统 第3部分：安装GB/T 32509 全钒液流电池通用技术条件GB/T 34120 电化学储能系统储能变流器技术规范
GB/T 34131 电化学储能电站用锂离子电池管理系统技术规范GB/T 34133 储能变流器检测技术规程
GB/T 34872质子交换膜燃料电池供氢系统技术要求GB/T 36276 电力储能用锂离子电池GB/T 36280 电力储能用铅炭电池GB/T 36544 变电站用质子交换膜燃料电池供电系统
GB/T 36545 移动式电化学储能系统技术要求GB/T 36547 电化学储能系统接入电网技术规定GB/T 36548 电化学储能系统接入电网测试规范GB/T 36558 电力系统电化学储能系统通用技术条件GB/T 36572 电力监控系统网络安全防护导则GB 50054 低压配电设计规范
GB/T 50064 交流电气装置的过电压保护和绝缘配合设计规范GB/T 50065 交流电气装置的接地设计规范GB 50370 气体灭火系统设计规范GB 51048 电化学储能电站设计规范DL/T 448 电能计量装置技术管理规程
DL/T 634.5104 远动设备及系统 第5-104部分：传输规约 采用标准传输协议集的IEC 60870-5-101网络访问
DL/T 860(所有部分) 电力自动化通信网络和系统DL/T 995 继电保护和电网安全自动装置检验规程DL/T 2080 电力储能用超级电容器DL/T 2528 电力储能基本术语
3 术语和定义
DL/T 2528、GB/T 34120、GB/T 34131、GB/T 36545、GB/T 36547界定的以及下列术语和定义适用于本文件。
3.1
移动式储能单元mobile energy storage unit能够独立实现电能存储、转换及释放的最小设备组合。注：一般由移动平台、电能存储设备、储能变流器、监控系统及相关辅助设备等构成。
3.2
移动平台 mobile platform用于移动式储能单元的运输载体。注：一般包括底盘和厢体。
4 分类及架构
4.1 按照交流侧输出电压等级，移动式储能电站宜分为0.38 kV、0.66 kV、1kV、6kV、10 kV。
4.2 按照电能存储设备类型，移动式储能电站可分为包含电化学电池、飞轮或超级电容中一种电能存储设备的储能电站，以及两种或两种以上电能存储设备混合型的储能电站。
4.3 移动式储能电站包括移动式储能单元、汇集线路和升压变压器等，其中移动式储能电站可由单台或多台移动式储能单元构成，架构见图1。
