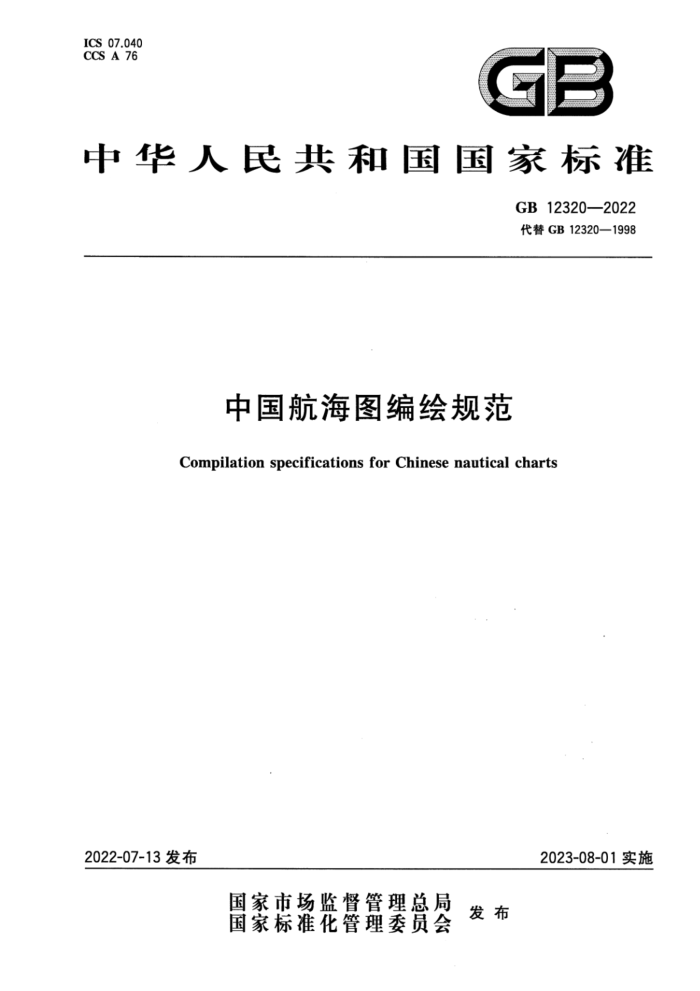

ICS 07.040
CCS A 76
GB
中华人民共和国国家标准
GB 12320—2022
代替GB 12320—1998
中国航海图编绘规范
Compilation specifications for Chinese nautical charts
2022-07-13发布
2023-08-01实施
国家市场监督管理总局国家标准化管理委员会
发布
GB 12320—2022
目次
前言 ………………………………………………………………………………………………………………Ⅲ
1 范围………………………………………………………………………………………………………1
2 规范性引用文件 ……………………………………………………………………………………………1
3 术语和定义 …………………………………………………………………………………………………1
4 总体要求 ………………………………………………………………………………………………2
5 分类 ………………………………………………………………………………………………………3
6 数学基础………………………………………………………………………………………3
7 分幅……………………………………………………………………………………………4
8 编号………………………………………………………………………………………………………5
9 编辑设计………………………………………………………………………………………5
10 编绘作业方法………………………………………………………………………………………………9
11 各要素编绘 …………………………………………………………………………………………10
12 注记 …………………………………………………………………………………………………21
13 编绘中的改正 ……………………………………………………………………………………………23
14 质量控制 …………………………………………………………………………………………………24
15 印色及印前处理………………………………………………………………………………………25
16 更新 …………………………………………………………………………………………………26
附录 A(规范性) 航海图编号规定…………………………………………………………………………27
GB 12320-2022
中国航海图编绘规范
1 范围
本文件规定了航海图的总体要求、数学基础、分幅、编号、编辑设计、编绘作业方法、各要素编绘、注记、编绘中的改正、质量控制、印色及印前处理和更新等。
本文件适用于编制各种比例尺航海图。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB 5863 内河助航标志
GB12319 中国海图图式
GB/T 14477 海图印刷规范
3 术语和定义
下列术语和定义适用于本文件。
3.1
制图资料cartographic document
能用于编制航海图或对编制航海图具有研究、充实、修正和参考等价值的图件、文档和数据等各种资料。
3.2
横幅图 transverse sheet chart横图廓长度大于纵图廓长度的图幅。
3.3
直幅图 normal sheet chart横图廓长度小于纵图廓长度的图幅。
3.4
叠幅 overlap chart同比例尺或相近比例尺邻接图之间的重叠部分。
3.5
图幅尺寸sheet dimension航海图内图廓的横向和纵向尺寸。
3.6
拼接图contiguous charts两个或两个以上相接的制图区域小图拼成的一幅图。
GB 12320—2022
3.7
诸分图pieces together charts两个或两个以上不相邻的制图区域小图拼成的一幅图。
3.8
主附图 main inset charts
配置有附图的图幅。
3.9
制图综合cartographic generalization
根据航海用途需求和制图规则，通过选取、化简、概括和移位等方法，对制图对象的质量、数量及图形等特征进行处理，用以反映制图对象的基本特征、典型特点及其内在联系的过程。
3.10
山形线 form lines表示山体形态特征的一种任意曲线。
3.11
危险线 danger line表示航行危险区域或危险性较大的障碍物的界线。
3.12
进厂样图 specimen chart for press验收最终签字确认的航海图打印样图。
注：随印刷数据一同进厂，作为印刷厂质检的依据，也是成图验收的依据。
3.13
印前样图print chart for press满足印刷要求数据的打印样图。注：供各级人员审查，确保进厂数据质量。
4总体要求
4.1 基本原则
航海图以能满足航行安全需要、便于使用为原则。
a) 内容以海域要素为主，详细表示航行障碍物、助航标志、港口设施及潮流、海流等要素；陆地着重表示沿海的航行目标和主要地貌、地物。
b)保持良好的现势性，制图资料应采用最新成果，航海图出版后，当海区发生变化时，应及时更新。
c) 与同地区的航路指南、港口指南、航标表、潮汐表等基本航海资料的有关内容应统一协调。
4.2 作业精度
4.2.1计算、图形化应符合下列精度要求：
a) 计算的图上误差小于0.1 mm;
b)内图廓线长度、图廓上各点间的图上距离及方里网上距离的误差不大于0.2 mm;
c) 图廓对角线长度误差不大于0.3mm,两条对角线长度互差的绝对值小于0.4mm。
4.2.2各类要素制图作业完成后，除按制图综合原则进行的移位外，其位置应符合下列精度要求：
a) 水深注记的图上位置偏差不大于0.3 mm;
b)点状要素的图上位置偏差不大于0.2 mm;
c)线状要素的图上位置偏差不大于0.3mm。
