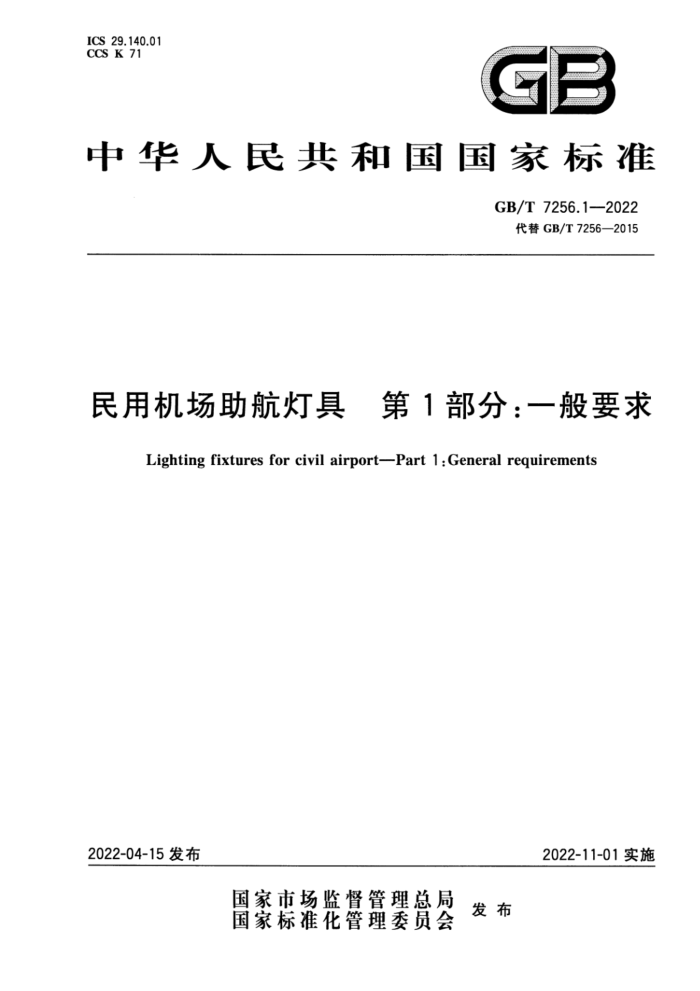

ICS 29.140.01 CCS K 71
中华人民共和国国家标准
GB/T 7256.1—2022
代替GB/T 7256—2015
民用机场助航灯具 第1部分：一般要求Lighting fixtures for civil airport—Part 1:General requirements
2022-11-01实施
2022-04-15发布
国家市场监督管理总局
发 布
国家标准化管理委员会
GB/T 7256.1—2022
民用机场助航灯具 第1部分：一般要求
1 范围
本文件规定了民用机场内使用的以售丝灯、LED为光源，电源电压不超过1000V的助航灯具（以下简称灯具）的一般要求。
本文件适用于为飞机滑行、起飞或进近着陆提供灯光引导信号的助航灯具。
本文件不适用于民用机场内的高杆照明灯具、投光灯具。本文件不适用于直升机场用灯具。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2423.17 电工电子产品环境试验 第2部分：试验方法 试验Ka：盐雾GB/T 2423.21 电工电子产品环境试验 第2部分：试验方法 试验 M：低气压
GB/T 2423.24—2013 环境试验 第2部分：试验方法 试验 Sa：模拟地面上的太阳辐射及其试验导则
GB/T 2828.1 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划GB/T 3977—2008 颜色的表示方法GB/T 3979 物体色的测量方法GB/T 4208 外壳防护等级（IP代码）
GB/T6113.101无线电骚扰和抗扰度测量设备和测量方法规范第1-1部分：无线电骚扰和抗扰度测量设备 测量设备
GB/T 6113.102 无线电骚扰和抗扰度测量设备和测量方法规范 第1-2部分：无线电骚扰和抗扰度测量设备 传导骚扰测量的耦合装置
GB/T 6113.104 无线电骚扰和抗扰度测量设备和测量方法规范 第1-4部分：无线电骚扰和抗扰度测量设备 辐射骚扰测量用天线和试验场地
GB7000.1—2015 灯具 第1部分：一般要求与试验GB/T7307—2001 55°非密封管螺纹
GB/T17626.5 电磁兼容 试验和测量技术 浪涌（冲击）抗扰度试验GB/T 33721 LED灯具可靠性试验方法MH/T 6008 助航灯光隔离变压器
AC-137-CA-2020-02 隔离变压器箱技术要求和检测规范CALT 001—2014 LED灯具结温的测量方法
GB/T 7256.1—2022
3 术语和定义
GB7000.1—2015界定的以及下列术语和定义适用于本文件。3.1
灯体 body of a luminaire
装有光学系统，并能或不能相对于灯具的支柱（或底座）在一定的范围内变动其位置或方向的灯具上的组合件。3.2
立式（助航）灯具 elevated（navaid）luminaire 安装在地面以上，至少有一个直立支柱或支持物的灯具。3.3
嵌入式（助航）灯具 inset（navaid）luminaire 安装部分全部嵌入道面的灯具。3.4
定向（发光）灯具 directional（emitting light）luminaire 出射光有方向性，照亮一个或一个以上具有特定横断面空间的灯具。3.5
全向（发光）灯具 omnidirectional（emitting light）luminaire
出射光照亮灯具上面的半个空间，发光强度的水平分布基本均匀而垂直分布不均匀的灯具。3.6
（灯具的）水平基准面 horizontal reference plane（of a luminaire）
灯具安装时调节成水平，用于描述灯具的光束垂直角和光强分布时使用的基准平面（垂直角为0°）。3.7
内倾角 toe-in angle
灯具参考轴方向在水平基准面上的投影与平行于跑道中线或滑行道弯道中线切线的垂直平面之间的夹角。
注：灯具安装时，如参考轴方向指向跑道中线或滑行道弯道中线的切线，则内倾角为正值；如参考轴方向背离跑道
中线或弯道中线的切线，则内倾角为负值。3.8
可变白色 variable white 适用于需要改变光强的灯具的光色。3.9
跑道视程 runway visual range；RVR
航空器驾驶员在跑道中线上，能看到跑道道面标志、跑道灯光轮廓或辨认跑道中线的距离。
4 分类
4.1 按安装方式可分为嵌入式灯具和立式灯具。4.2 按照供电方式分为恒流供电和恒压供电。4.3 按顶面最大离地高度，嵌入式灯具可依据表1分类。
