ICS 07.040 CCS A 75

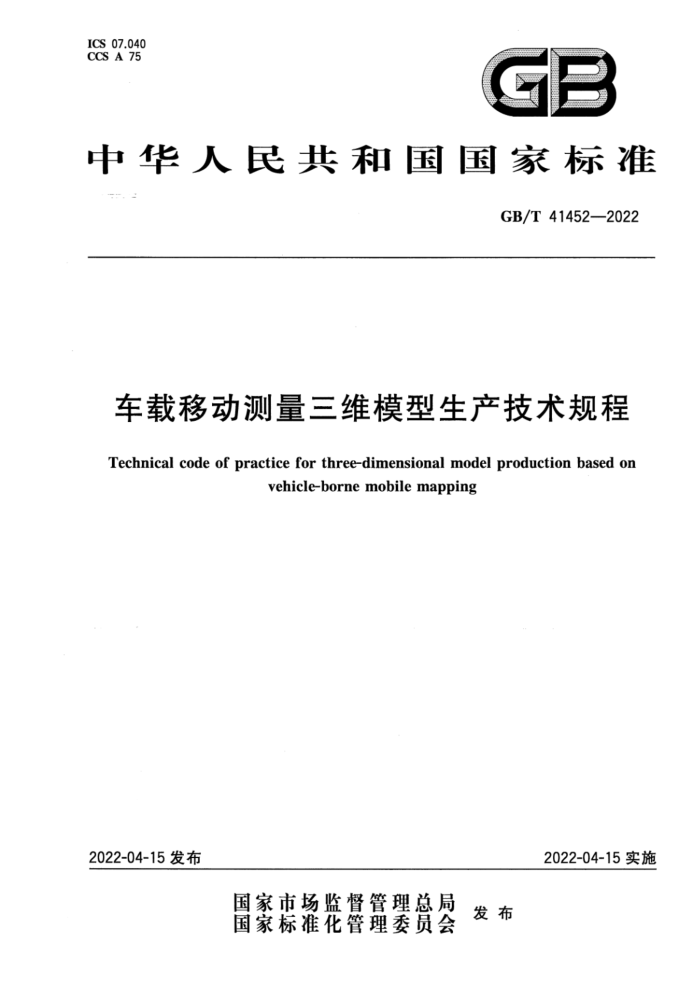

中华人民共和国国家标准
GB/T 41452—2022
车载移动测量三维模型生产技术规程Technical code of practice for three-dimensional model production based on vehicle-borne mobile mapping
2022-04-15发布
2022-04-15实施
国家市场监督管理总局
发 布
国家标准化管理委员会
GB/T 41452—2022
车载移动测量三维模型生产技术规程
1 范围
本文件规定了基于车载移动测量技术进行三维连续表面模型和三维单体模型生产的基本要求、作业准备、技术设计、数据采集及预处理、三维模型生产、元数据生产、成果质量检查与成果提交要求。
本文件适用于使用车载移动测量技术进行道路及附属设施的三维连续表面模型和三维单体模型的生产。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 2260 中华人民共和国行政区划代码GB/T 24356 测绘成果质量检查与验收CH/T1004 测绘技术设计规定CH/T 6004—2016 车载移动测量技术规程
3 术语和定义
下列术语和定义适用于本文件。3.1
车载移动测量系统 vehicle-borne mobile mapping system
在车载平台上，集成控制系统、定位测姿系统及一种或多种其他测量传感器（激光扫描仪、数字相机、视频摄像机等）的综合测量系统。
【来源：CH/T 6004—2016，3.4】3.2
车载移动测量 vchicle-borne mobile mapping
利用车载移动测量系统（3.1）获取具有地理空间位置信息的地物点云、影像等数据的测量方法。3.3
三维连续表面模型 three-dimensional continuous surface model
利用点云、影像等数据源制作的可量测、具备纹理信息的地物连续不规则三角网结构模型。3.4
三维单体模型 three-dimensional entity model
利用点云、影像等数据源制作的可量测、具备纹理信息的地物单体化三维模型。
4 缩略语
下列缩略语适用于本文件。
GB/T 41452—2022
CGCS2000 2000国家大地坐标系统（China Geodetic Coordinate System 2000）GNSS 全球导航卫星系统（Global Navigation Satellite System）TIN 不规则三角网（Triangulated Irregular Network）
5 基本要求5.1 时空基准5.1.1 平面坐标系
平面坐标系统宜采用CGCS2000。如采用其他平面坐标系统，应与CGCS2000建立联系。5.1.2 高程基准
高程基准宜采用1985国家高程基准，如采用其他高程基准，应与1985国家高程基准建立联系。5.1.3 投影
投影宜采用高斯-克吕格投影，宜根据具体需求选择3°分带或其他分带。5.1.4 时间基准
日期应采用公元纪年，时间应采用北京时间。5.2 数据格式
数据格式应符合表1的要求。表1 三维模型数据格式
数据格式数据类型三维连续表面模型
.osgb,.flt,.dae,.fbx 三维单体模型
.osg,.obj,.flt,.3ds,.dae,.x,.fbx
点云
.las,laz,,txt,.xyz,.bxyz
5.3 质量要求与指标5.3.1 点云质量要求
点云质量应符合表2的要求。表2 点云质量要求
级别
特级
I级
Ⅱ级
Ⅲ级
点位精度/m
≤0.05
≤0.1
≤0.3
≤0.5
高程精度/m
≤0.02
s0~0岁
≤0.2
≤0.3
点云密度/（点/m²）
≥400
≥100
≥25
≥4
点云往返扫同名点距离/m
≤0.02
≤0.05
≤0.1
≤0.3
