ICS 59.080.70 CCS W 59

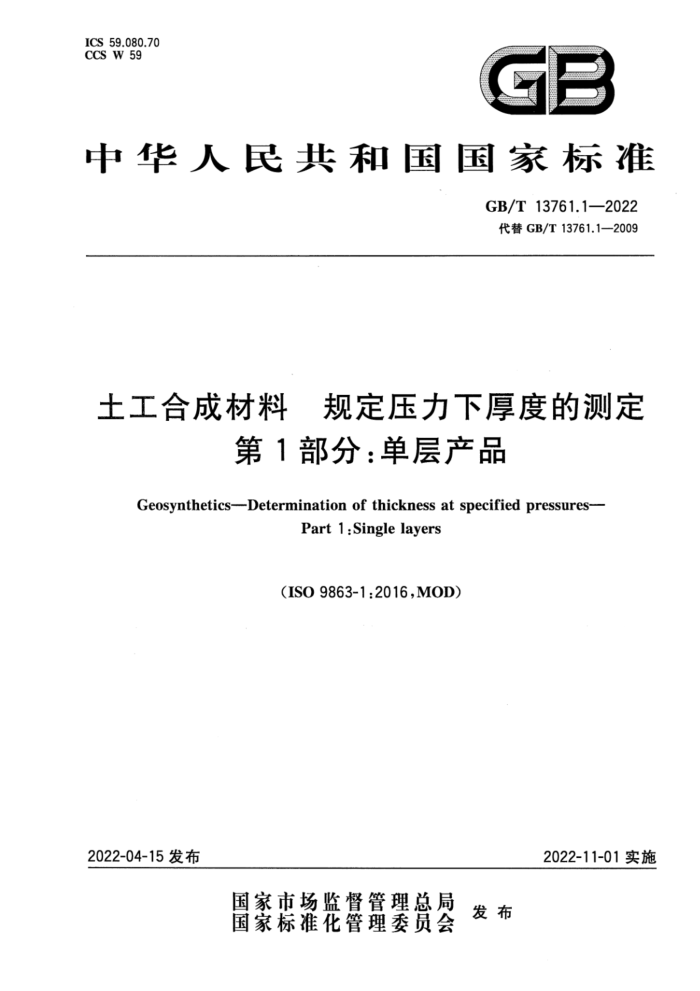

中华人民共和国国家标准
GB/T 13761.1—2022 代替GB/T 13761.1——2009
土工合成材料 规定压力下厚度的测定第1部分：单层产品
Geosynthetics—Determination of thickness at specified pressures—Part 1:Single layers
(ISO 9863-1:2016,MOD)
2022-04-15发布
2022-11-01实施
国家市场监督管理总局
发 布
国家标准化管理委员会
GB/T 13761.1—2022
土工合成材料 规定压力下厚度的测定第1部分：单层产品
1 范围
本文件描述了土工合成材料在规定压力和规定压脚面积或规定载荷点下厚度的测定方法以及测定厚度时的压力或载荷。
测试结果可作鉴别用；或在技术数据表中使用；或作为其他试验方法的一部分，如：防水性能试验。本文件适用于土工合成材料。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 6529 纺织品 调湿和试验用标准大气（GB/T 6529—2008，ISO 139：2005，MOD）GB/T 13760 土工合成材料 取样和试样准备（GB/T 13760—2009，ISO 9862：2005，IDT）ISO 25619-1 土工合成材料 压缩行为的测定 第1部分：压缩蠕变性能（Geosynthetics—Deter-mination of compression behaviour——Part 1:Compressive creep properties)
3 术语和定义
下列术语和定义适用于本文件。3.1
厚度 thickness
对试样施加规定压力的两块基准板或两个基准点之间的垂直距离。
4 原理
4.1 土工合成材料试样的厚度通过基准板测试，将试样放置在基准板上，用与基准板平行的压脚（压脚面积要小于试样面积）对试样施加规定压力一定时间后，测量两块基准板之间的垂直距离作为试样厚度。部分聚合物防渗土工膜、沥青防渗土工膜通过测试施加载荷的两个基准点之间的距离作为试样厚度。
4.2 在每个指定压力下的厚度，试验结果以所测数值的平均值表示。
5 仪器5.1 厚度试验仪
5.1.1 可调换压脚：表而平整光滑且可调换的压脚（压脚尺寸见表1），用于测定厚度均匀的材料。对于厚度不均匀的聚合物防渗土工膜和沥青防渗土工膜和此类其他土工合成材料厚度的测定，按附录A。表1 压脚尺寸
土工合成材料的种类
压脚尺寸
聚合物防渗土工膜和沥青防渗土工膜
圆形，直径为（10±0.5）mm
土工隔垫和排水土工复合材料
最小面积100 cm²（圆形或方形），试样尺寸应符合ISO25619-1的规定
其他土工合成材料
|圆形，面积为（25士0.2）cm²
注：特殊要求时，可选用其他压脚尺寸，并在试验报告中注明。
压脚应能提供垂直于试样表面2kPa、20kPa和200kPa的压力，允差为±0.5%。
除聚合物防渗土工膜和沥青防渗土工膜外，在测量厚度不匀的土工合成材料的总厚度时，应保证压脚表面与基准板平行，且至少有3个支撑点均匀分布在压脚表面，压脚面积不小于25cm2。
5.1.2 基准板：其表面平整，在测定厚度均匀的材料时，其直径至少大于压脚直径（或对角线）的1.75倍，在测定厚度不均匀的材料的较薄部位时，其直径可以与压脚相同，或使用相同尺寸的其他支撑装置，确保能与试样的下表面完全接触。
5.1.3 测量装置：用于指示压脚与基准板之间的距离，精确到0.01 mm。5.2 计时器
精度为士1s。
6 试样准备
6.1 按GB/T13760规定选择和裁取试样。
6.2 从样品上裁取至少10块试样，其直径至少大于压脚直径（或对角线）的1.75倍。若要在每个指定压力下测定新试样的厚度时，每个压力下至少取10块试样。
6.3 将试样在GB/T 6529规定的标准大气条件下调湿至少24h。若能证明对结果没有影响，可以省略本步骤。
7 试验步骤
7.1 概要
当测试厚度不均匀材料的土工合成材料厚度时，如土工格栅，被测部位应由有关方协商后确定，并应在报告中说明。
通常情况下，土工合成材料的厚度是通过测量单层样品来确定。当产品设计时为两层及以上叠加使用时，也可按照本文件进行测试，用有关方协商确定的层数代替一层。
当测试特殊结构的土工合成材料时，宜确保测试结果对产品有意义。
根据程序A（7.2）或程序C（7.4）来测定试样厚度时，所选2kPa、20kPa和200kPa的压力精度应符合第5章要求（即允差为士0.5%）；
经相关方协商一致时，可用程序B（7.3）代替程序A（7.2）。
经相关方协商一致时，可选用其他压力值。如所选压力大于200kPa，则每次试验时应采用新的调湿好的试样。
