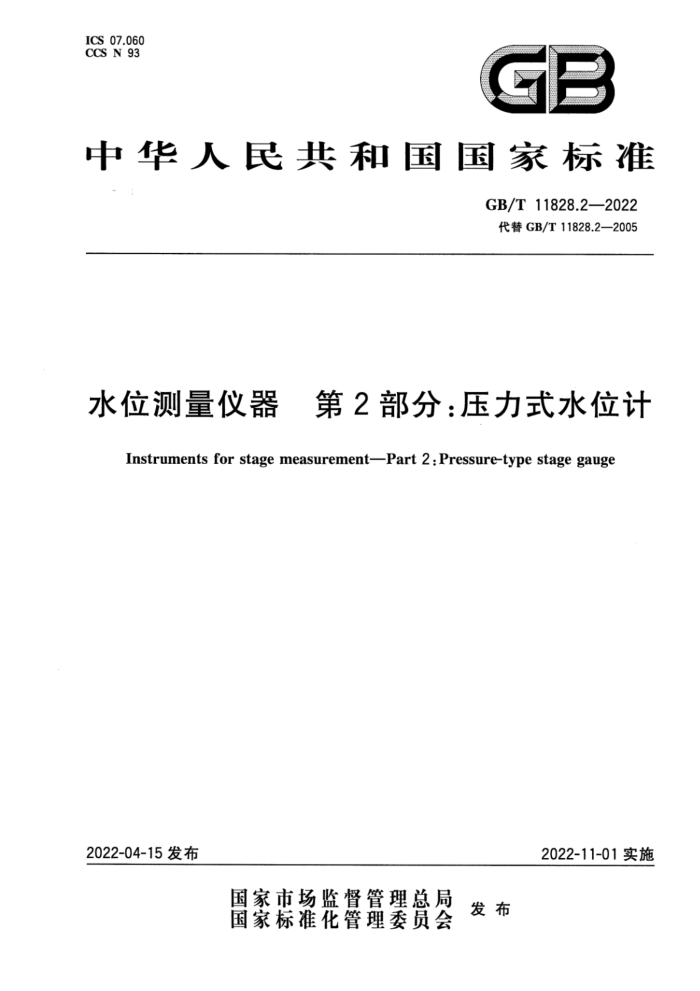

ICS 07.060 CCS N 93
中华人民共和国国家标准
GB/T 11828.2—2022 代替GB/T 11828.2—2005
水位测量仪器 第2部分：压力式水位计Instruments for stage measurement—Part 2:Pressure-type stage gauge
2022-04-15发布
2022-11-01实施
国家市场监督管理总局
发 布
国家标准化管理委员会
GB/T 11828.2—2022
水位测量仪器 第2部分：压力式水位计
1 范围
本文件规定了压力式水位计的产品分类、组成、技术要求、试验方法、检验规则、标志和使用说明书、包装、运输、贮存与安装。
本文件适用于测量地表水与地下水水位的压力式水位计的生产、检验与使用。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 4208 外壳防护等级（IP代码）GB/T 9359 水文仪器基本环境试验条件及方法GB/T 9969 工业产品使用说明书总则GB/T13384 机电产品包装通用技术条件
GB/T17626.5—2019 电磁兼容 试验和测量技术 浪涌（冲击）抗扰度试验GB/T 17626.8—2006 电磁兼容 试验和测量技术 工频磁场抗扰度试验GB/T18185 水文仪器可靠性技术要求GB/T 50095 水文基本术语和符号标准SL180 水文自动测报系统设备 遥测终端机
3 术语和定义
GB/T 50095界定的以及下列术语和定义适用于本文件。3.1
压力式水位计 pressure-type stage gauge
利用压力传感器直接或间接感应水体静水压力，并将其转换为水位的仪器。3.1.1
投入式压力水位计 submersible pressure-type stage gauge
压力传感器放置在水下测点直接感应静水压力，并将其转换为水位的仪器。3.1.2
气泡式水位计 bubble-type stage gauge
利用吹气引压装置将水下测点的静水压力转换成气体压强，并引至水而以上，压力传感器通过感应引压装置内的气体压强并将其转换为水位的仪器。3.2
时间漂移 time drift
在参比工作条件下，当被测量和环境条件保持恒定时，仪器在规定时间内输出量的变化。GB/T 11828.2—2022 3.3
温度漂移 temperature drift
在参比工作条件下，当被测量保持恒定时，仪器随工作环境温度变化引起的输出量的变化。
4 产品分类与组成
4.1 分类
压力式水位计按感压方式可分为投入式和气泡式；按压力传感器工作原理可分为压阻式、电容式和振弦式；气泡式水位计又可分为恒流式和非恒流式。4.2 组成
压力式水位计包括压力传感器、数据处理和传输等部分，气泡式水位计还包括气源和引压部分。
5 技术要求5.1 外观
仪器外观应清洁，无锈蚀、裂痕、缺损等缺陷，产品标志应清晰。5.2 工作环境
工作环境应符合下列要求。a）普通型：
1） 水下部分：
温度：0℃～50℃，接触的水不结冰；2） 水上部分：
温度：-10℃～50℃；相对湿度：不大于95%（40℃时）。b） 特殊型：
1） 水下部分：
温度：0℃～50℃，接触的水不结冰；2） 水上部分：
温度：-25℃～55℃；相对湿度：不大于95%（40℃时）。5.3 量程
量程可为5m、10m、20m、40m、80m、100m。5.4 分辨力
分辨力可为0.1cm、1.0cm。5.5 准确度
准确度等级及最大允许误差应符合表1的规定。
