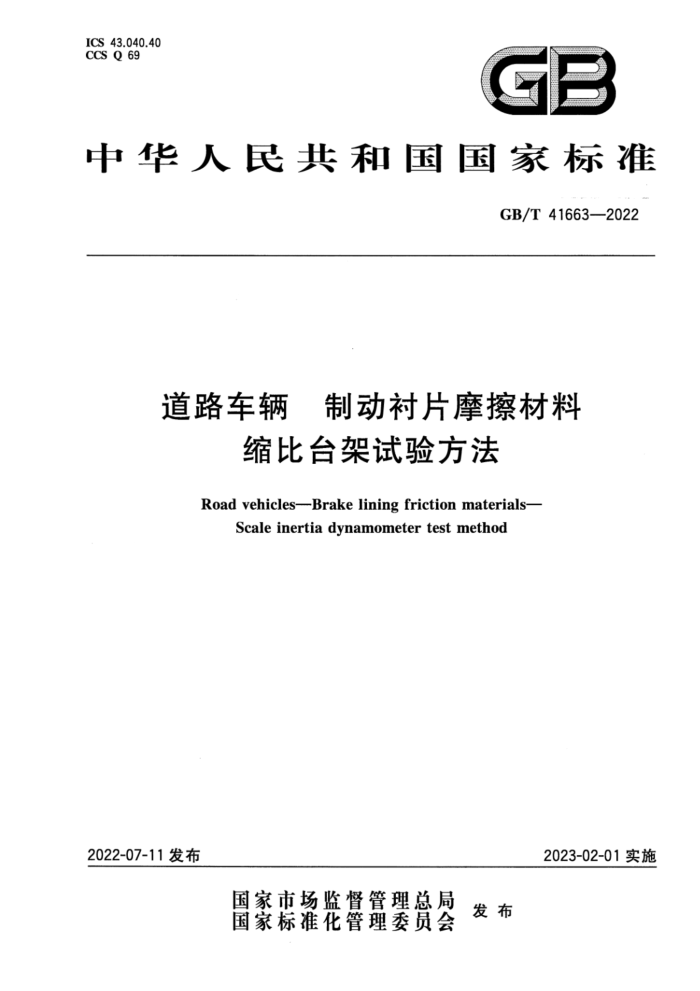

ICS 43.040.40 CCS Q 69
中华人民共和国国家标准
GB/T 41663—2022
道路车辆 制动衬片摩擦材料缩比台架试验方法
Road vehicles—Brake lining friction materials—Scale inertia dynamometer test method
2022-07-11发布
2023-02-01实施
国家市场监督管理总局
发 布
国家标准化管理委员会
GB/T 41663——2022
道路车辆 制动衬片摩擦材料缩比台架试验方法
1 范围
本文件规定了道路车辆制动衬片摩擦材料缩比台架试验方法的试验条件和准备、试样项目和程序、试验报告。
本文件适用于乘用车盘式制动衬片的缩比台架试验，在熟悉缩比原理的基础上，其他类别车辆的制动衬片试验也可参照本文件。本文件适用于原料筛选和检验、摩擦材料的早期开发、生产过程的质量控制和外来样件的测试。
2 规范性引用文件
本文件没有规范性引用文件。
3 术语和定义
下列术语和定义适用于本文件。3.1 缩比系数3.1.1
有效摩擦半径缩比系数 scale ratio of effective friction radius SH
全尺寸制动盘有效摩擦半径与缩比制动盘有效摩擦半径之比，按照公式（1）计算。
Rs SR=
……………………(1)
Rs
式中：
R： ——全尺寸制动盘有效摩擦半径，单位为米（m）；Rs ——缩比制动盘有效摩擦半径，单位为米（m）。3.1.2
制动衬片面积缩比系数 scale ratio of brake lining area SM
全尺寸制动衬片面积与缩比试验样品面积之比，按照公式（2）计算。
SW-AS
………………………………………(2)式中：
A，——全尺寸制动衬片面积，单位为平方米（m2）；Ass——缩比试验样品面积，单位为平方米（m²）。
