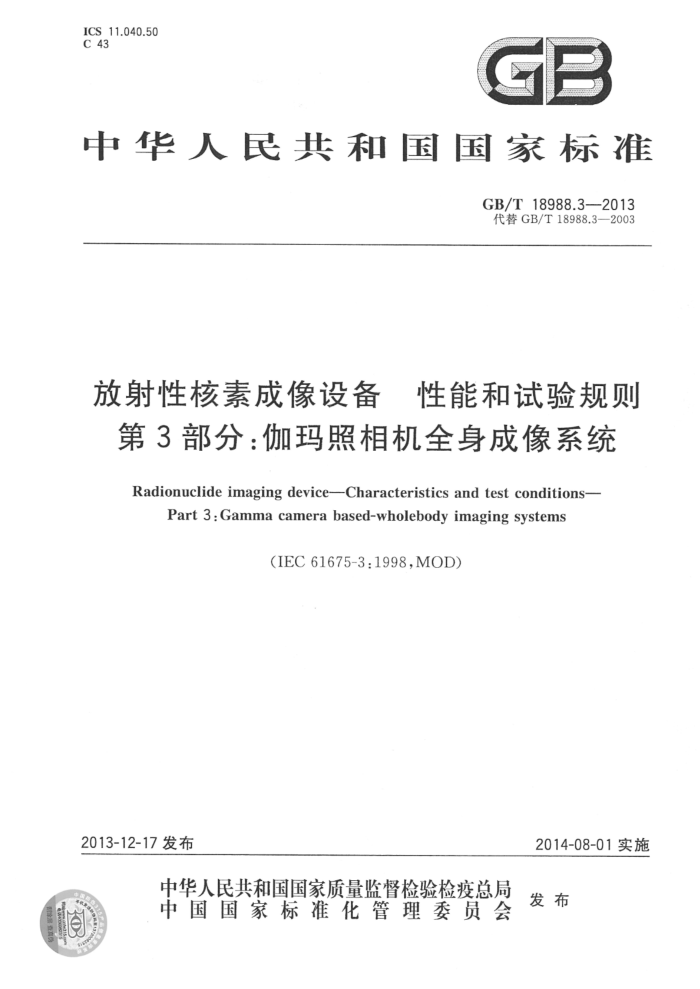

ICS 11.040.50 C 43
中华人民共和国国家标准
GB/T 18988.3—2013
代替GB/T18988.3—2003
放射性核素成像设备 性能和试验规则第3部分：伽玛照相机全身成像系统Radionuclide imaging device—Characteristics and test conditions—Part 3:Gamma camera based-wholebody imaging systems
(IEC 61675-3:1998,MOD)
2013-12-17发布
2014-08-01实施
中华人民共和国国家质量监督检验检疫总局发布
中国国家标准化管理委员会
GB/T 18988.3—2013
放射性核素成像设备 性能和试验规则第3部分：伽玛照相机全身成像系统
1 范围
GB/T18988的本部分规定了伽玛照相机全身成像系统的有关定义、试验方法和随机文件。本部分适用于Anger型伽玛照相机全身成像系统，该设备包括医用伽玛照相机的全部，并包括全身扫描系统。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T18988.2—2013 放射性核素成像设备 性能和试验规则 第2部分：单光子发射计算机断层装置（IEC 61675-2：1998，MOD）
GB/T 18989—2013 放射性核素成像设备 性能和试验规则 伽玛照相机（IEC 60789：1992，MOD)
3 术语和定义
GB/T18988.2—2013、GB/T18989—2013界定的以及下列术语和定义适用于本文件。3.1
伽玛照相机全身成像系统 gamma camera based wholebody imaging system
一种闪烁成像设备，使用一个或两个探头，由探头与目的物彼此相对运动及有关的放射性图像信息形成图像。3.2
扫描稳定性 scanning constancy
扫描过程中扫描速度的一致性，用单位长度的计数沿整个扫描长度的偏差表示。
4 试验方法4.1 共同要求
a） 所有的测量都应用GB/T 18989—2013中表1规定的脉冲幅度分析器窗，用其他设定的窗（例
如制造者规定的窗）可以作其他附加的测量；
b） 如果没有别的规定，测量的计数率应不大于2×10*s-1；
c） 测量前对系统的调试应采用制造者常规所用的步骤，而不应为特定参数的测量作专门的调试；d） 系统的性能测量必须在平面操作方式下进行，系统的其他性能应按GB/T18989—2013的规定测量过。
GB/T 18988.3—2013
4.2 扫描稳定性4.2.1 测量条件
a） 所用放射性核素为""Tc或"Co的点源，源的活度应选择在使探测器视野内产生的计数率，在
1×10+s~+～2×10+s~+之间（分析器窗为20%时）；源的位置：点源放在准直器之上、探测器视野的中心；
b） 扫描速度在临床使用的范围之内，应沿整个扫描长度用不同速度作两次扫描；c） 每个象素对应的计数道的计数不少于10k。4.2.2 测量步骤
a） 带有放射源的探头，沿扫描运动方向按两种速度各扫描一次；b） 获取两种扫描速度下点源在整个扫描长度上的图像。4.2.3 数据处理
a） 在点源图像上沿中心线作一个剖面，在垂直于运动方向上该剖面的宽度应在20mm～
30mm，平均分布在中心线两边；在平行于运动方向上，按象素宽度分割剖面。这样，构成与象素对应的计数道。每个计数道的计数不少于10k。
b） 计算出每个计数道的计数及这些计数的平均值，受空间分辨率影响的剖而两端的数据应删除。c）算出每个计数道的计数N，对平均计数值N的百分偏差，见式（1）：
N,-N
×100%SC,=
…………………………(1)
N
式中：
SC；——j号象素对应的计数道计数的百分偏差；j ———象素沿图像中心线的顺序号；N；——j号象素对应的计数道的计数；
N 扫描长度上除两端外的所有计数道的平均计数。
d） 以扫描长度为横坐标（以象素为单位），以SC为纵坐标，画出SC，与象素号的关系图，这就是沿扫描方向单位长度的计数对平均值的百分偏差图。并给出其中的最大百分偏差值。e）按相同的方法处理两种扫描速度下所获得的数据，分别给出两种速度下，沿扫描方向单位长度
的计数对平均值的百分偏差图。取两种扫描速度下两个最大百分偏差值中的较大者作为扫描稳定性参数，定为|SC|max。同时标明所用准直器的类型和扫描速度。4.3 全身成像系统空间分辨率4.3.1 测量条件
a） 所用放射性核素为32mTc或57Co
源由两根聚乙烯材料做的毛细管组成，管的内径不大于1mm，长度不小于垂直于运动方向的扫描视野的宽度，两个线源互相平行，其间距D为100mm（计算时要测出精确到0.1mm的数值），源的结构形状可参考GB/T18988.1—2013中图8。也可用两根独立的线源。源的活度应选择在使探测器视野内产生的计数率在1×10's=至2×10's'<<间两根线源的活度应近似相等。
b）源的位置：源应放在全身扫描床上.
