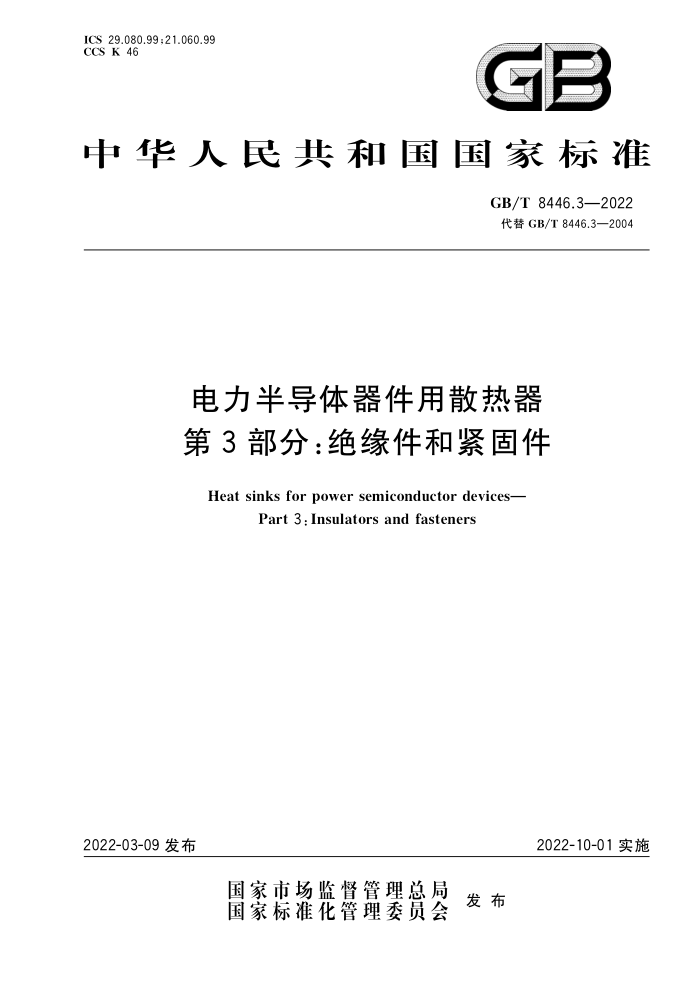

ICS 29.080.99;21.060.99 CCS K 46
中华人民共和国国家标准
GB/T 8446.3—2022 代替GB/T8446.3—2004
电力半导体器件用散热器第3部分：绝缘件和紧固件Heat sinks for power semiconductor devices—Part 3:Insulators and fasteners
2022-03-09发布2022-10-01实施
国家市场监督管理总局发布
国家标准化管理委员会
GB/T 8446.3—2022
电力半导体器件用散热器第3部分：绝缘件和紧固件
1 范围
本文件规定了电力半导体器件用散热器的绝缘件和紧固件的型号和系列、尺寸、其他技术要求、检验规则以及包装和运输要求。
本文件适用于电力半导体器件用铸造类（包括挤压）散热体的绝缘件和紧固件，也适用于安装尺寸与铸造类（包括挤压）散热体相同的型材散热体和热管散热体的绝缘件和紧固件。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款，其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 1031 产品几何技术规范（GPS）表面结构 轮廓法 表面粗糙度参数及其数值GB/T 2423.2—2008 电工电子产品环境试验 第2部分：试验方法 试验B：高温GB/T2423.17—2008 电工电子产品环境试验 第2部分：试验方法 试验 Ka：盐雾GB/T 2423.22—2012 环境试验 第2部分：试验方法 试验N：温度变化GB/T 4207——2012 固体绝缘材料耐电痕化指数和相比电痕化指数的测定方法
GB/T 5169.11——2017 电工电子产品着火危险试验 第11部分：灼热丝/热丝基本试验方法 成品的灼热丝可燃性试验方法（GWEPT）
GB/T 8446.1 电力半导体器件用散热器 第1部分：散热体
3 术语和定义
GB/T8446.1界定的术语和定义适用于本文件。
4 绝缘件4.1 型号和系列4.1.1 型号
绝缘件的型号由如下三部分组成：
——表示绝缘件的品种序号【两位数字或两位数字＋一个字母（见表1）】——表示绝缘件的系列代号【一个字母（见表1）】
——表示适用的散热体（一个字母：F——空气冷却散热体；S————水冷却散热体）
1
