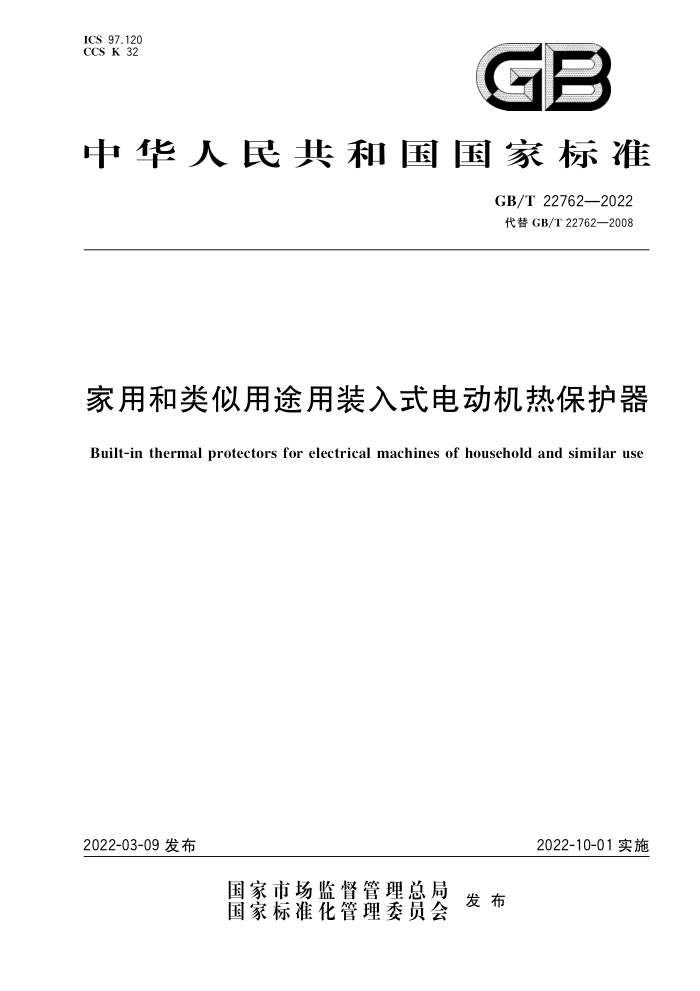

ICS 97.120 CCS K 32
中华人民共和国国家标准
GB/T 22762—2022 代替GB/T 22762—2008
家用和类似用途用装入式电动机热保护器Built-in thermal protectors for electricaI machines of household and similar use
2022-10-01实施
2022-03-09发布
国家市场监督管理总局发布
国家标准化管理委员会
GB/T 22762—2022
家用和类似用途用装入式电动机热保护器
1 范围
本文件规定了家用和类似用途用装入式电动机热保护器的型号命名、技术要求、试验方法、检验规则及标志、包装、运输及贮存。
本文件适用于额定电压交流 690 V及以下，额定功率11 kW及以下的家用和类似用途用装人式电动机热保护器。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 2423.3—2016 环境试验 第 2 部分：试验方法 试验 Cab：恒定湿热试验
GB/T 2828.1——2012 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划
GB/T14536.1——2008 家用和类似用途电自动控制器 第1部分：通用要求
3 术语和定义
下列术语和定义适用于本文件。3.1
额定电流 rated current 制造商对热保护器规定的电流。3.2
装入式电动机热保护器 built-in thermal motor protector
一种装在电动机内部，以防止电动机超载运行或起动失败而引起的过热过流保护装置。注1：以下简称“热保护器”。
注2：该装置承载电动机的电流，且对电动机的电流和/或温度敏感。3.3
自动复位热保护器 self-resetting thermal protector
一种装置，能响应电机绕组过热和/或过载而动作，切断电机电源。当它冷却到复位温度时，能重新接通电机电源。3.4
非自动复位热保护器 manual reset thermal protector
一种装置，能响应电机绕组过热和/或过流而动作，切断电机电源。在正常工作条件下，如无人工操作不能重新接通电机电源。3.5
额定断开温度 rated open temperature
热保护器不承载任何电流，或只有信号电流通过，并在一定的升温速率条件下测得的断开温度值。
GB/T 22762—2022 3.6
复位温度 reset temperature
在温度上升导致断开电路后，热保护器在一定的降温速率条件下测得的触点闭合时的温度值。3.7
额定脱扣电流 rated trip current
热保护器在25℃环境温度下和规定时间内动作的电流。3.8
临界脱扣电流 critical trip current
在特定的环境温度下，能使热保护器断开的最小电流。3.9
额定脱扣时间 rated trip time
在25℃环境温度下，热保护器通以额定脱扣电流后断开电路的时间。3.10
复位时间 reset time
在25℃环境温度下，热保护器第一次通以额定脱扣电流使其断开电路后到自动接通电路的时间。
4 分类、命名和基本参数4.1 分类
4.1.1 按复位方式分为自动复位型（自动复位热保护器）和非自动复位型（非自动复位热保护器）。4.1.2 非自动复位型（非自动复位热保护器）按结构分为手动复位型和正温度系数热敏电阻电压保持型。4.2 型号命名
热保护器的型号命名规则宜按照下述规则进行：
-后缀参数代号：包含温度、电流等信息
——产品基本代号∶由制造商规定
5 技术要求5.1 安装条件
对安装方位有规定或热保护器性能受到安装条件影响时，应在产品文件中明确规定安装条件或与电机制造厂协议确定安装条件。5.2 结构要求5.2.1 外部要求
5.2.1.1 引出线和/或端子的结构应保证良好的电接触和相应的载流能力。5.2.1.2 引出线和/或端子应便于与外部导线或焊接件相连接。
